盡管 3nm 方興未艾，但圍繞著它 2nm 技術爭奪戰已正式開始。

在今年 2 據韓媒報道，月份 Sedaily 報道，稱 Samsung 正在積極推進 2nm 技術，并且已經討論過高通和 Samsung 的 LSI 部門生產原型商品，目前有一款未命名的商品。 Exynos 也許正處于初期測試階段；三月份，Marvell 宣布擴大與臺積電的合作，為加快基礎設施優化，開發行業首次生產。 2nm 技術平臺半導體。

這個月，蘋果首席運營官杰夫 · 威廉姆斯 ( Jeff Williams ) 被曝光低調訪問臺積電，此行的主要目的是確保公司 2nm 產能供應。

看到這一點，三大晶圓代工廠臺積電，三星和 Intel 正在圍繞 2nm 明爭暗斗，日本新興晶圓廠 Rapidus 又躍躍欲試，躍躍欲試。

臺積電，如期量產

以臺積電為中心 最近有很多關于2nm的傳聞。

但是，據臺灣媒體工商時報報道，臺積電工藝開發副總經理張曉剛正在 5 月 23 “日本論壇上說，” 2 納米技術開發進展順利”，“按計劃” 2025 大約一年就可以實現量產”，從而反駁說“臺積電會因?yàn)榧夹g(shù)問題。 2 納米工藝全面量產推遲 2026 “年”的猜測。

官方網站介紹了臺積電 2nm 隨著先進邏輯技術的不斷突破，臺積電已經遠遠超過了先進邏輯技術的拓展邊界。 FinFET，完成了 2 以納米片晶體管為特色的一流邏輯技術，納米節點的商業化。臺積電行業處于領先地位 N2 技術水平極低 Vdd 特別適合移動和可穿戴的性能。此外，N2 超薄堆疊納米片為 HPC 帶來了全新的節能計算水平。為了進一步提高性能，還會增加背面電源軌。

臺積電認為，對于想利用納米片技術前所未有的優勢來釋放前所未有的創新能力的客戶來說，臺積電 N2 技術是一種戰略選擇。

臺積電還在4月份的北美峰會上披露了 2nm 更詳細的計劃。

根據當時臺積電所說，公司有望 2025 下半年開始在第一代下半年開始。 GAAFET N2 在節點上批量生產芯片， N2P 將在 2026 年末接任 N2 ——雖然沒有以前公布的背面供電功能。同時，整個 N2 全新的臺積電系列將增加。 NanoFlex 該功能允許ic設計者從不同的庫中混合和匹配模塊，以優化性能、功率和面積 ( PPA ) 。

有關報道稱，在這次峰會上，臺積電的一個重要公告就是臺積電。 NanoFlex 技術，這項技術將成為公司的完整。 N2 系列生產節點(2 納米、N2、N2P、N2X）的一部分。NanoFlex 它將使ic設計師能夠從不同的庫(高性能、低功耗、高面積、高效率)混合和匹配同一個設計中的模塊，從而使設計師能夠微調ic設計來提高性能或降低功耗。

現代臺積電 N3 制造技術已支持類似的功能。 FinFlex，這個功能也允許設計者從不同的庫中使用模塊。但由于 N2 依賴于全柵 ( GAAFET ) 納米晶體管，所以 NanoFlex 為臺積電提供了一些額外的控制:首先，臺積電可以優化通道總寬度，提高性能和功率，然后構建短模塊(提高面積和功率效率)或高模塊( 15% 的性能）。

臺積電強調，公司的 N2 將在 2025 每年進入風險生產，并于 2025 每年年底進入批量生產 ( HVM ) ，所以看起來我們會在那里 2026 年看到 N2 零售設備上出現了芯片。與 N3E 臺積電的估計與之相比 N2 將在相同的功率下提高性能。 10% 至 15%，或者在相同的次數和復雜性下降低功耗。 25% 至 30%。對芯片密度而言，代工廠正在考慮提高密度 從當代標準來看，15%是一個很好的拓展水平。

繼 2nm 之后，性能強化型 N2P 以及電壓加強型 N2X 將在 2026 年問世。盡管臺積電曾經說過 N2P 將在 2026 每年增加背面供電網絡 ( BSPDN ) ，但是看上去情況并非如此，N2P 常規供電電路將被使用。理由尚不清楚，但是看起來公司決定不做。 N2P 添加昂貴的功能，而是將其保留到下一代節點，這個節點也將是 2026 在年底向客戶提供。

不過，2nm 仍然有望在電源方面實現一項重大創新：超高性能金屬 - 絕緣物 - 金屬 ( SHPMIM ) 電容器，這些電容器的加入是為了提高電源的穩定性。SHPMIM 電容器的容量密度是目前臺積電極高密度金屬 - 絕緣物 - 金屬 ( SHDMIM ) 電容的兩倍多。另外，與上一代產品相比，新產品 SHPMIM 電容層析電阻 ( Rs，單位是歐姆 / 平方 ) 和埋孔電阻 ( Rc ) 減少了 50%。

為了生產 臺積電在2nm上規劃了幾家工廠。

據今年年初的報道，臺積電正計劃在臺灣省建設兩座能夠生產的城市。 N2 芯片制造商。第一個工廠計劃位于新竹縣寶山周邊，緊鄰開發。 N2 技術和后續技術建立起來的 R1 研發中心。這家工廠預計將在這里 2025 下半年開始批量生產。 ( HVM ) 2nm 芯片。可以生產第二個座位 N2 芯片廠將位于高雄科學園區，是高雄周邊南臺灣科學園區的一部分。該工廠的 HVM 預計啟動時間稍晚一些，可能是 2026 年左右。

另外，臺積電也在努力獲得政府的批準，在臺中科學園區建造另一座有政府批準的公園。 N2 能力工廠。假如公司在 2025 該設施于2008年開始建設，該工廠最早可以在 2027 每年投入使用。

當然，獲得美國政府補貼的臺積電也將在那里生產 2nm。根據原計劃，除了之前宣布的晶圓廠，臺積電在美的第二個晶圓廠 3nm 除了技術之外，還將選擇世界上最先進的納米片晶體管生產。 2nm 工藝技術，并將于 2028 年度生產開始。將采用第三個晶圓廠 2nm 或者更加先進的工藝生產芯片， 2020 生產于年底開始。

三星，從容應對

第一次大規模生產 3nm 晶圓廠，三星在 2nm 方面也是從容應對。第一，是臺媒 Digitimes 的傳言。

根據報道，三星電子將其作為第二代。 3nm 工藝改名為" 2nm “工藝”，預計將于 2024 2008年下半年開始量產。

雖然早在 2023 年底有傳言說三星要把第二代放在第二代。 3nm 工藝改名為 2nm，但 ZDNet Korea 引用業內人士的話報道稱，三星已經開始通知客戶和合作伙伴，并將在 2024 年初將“第二代” 3nm “工藝”改名為“ 2nm 工藝"。

據業內人士透露，他們已收到三星關于改名的通知，因此需要重新簽訂合同。

分析認為，更名可能有助于三星營銷其代工服務。這已經不是三星第一次更名其制造工藝了。2020年 年，在從 7nm 轉換到 5nm 過程中，三星將“第二代” 7nm “工藝”改名為“ 5nm 工藝"。

三星于 2022 年 6 月度全球率先量產采用全柵極柵。 ( GAA ) 工藝的 3nm 芯片。該公司計劃在這里 2024 第二代年開始大規模生產 3nm 工藝，并于 2025 年開始量產 2nm 工藝。改名之后，三星可能會整合第二代 3nm 和 2nm 工藝。根據推測，三星最早可能是 2024 2008年下半年開始量產 2nm 芯片。

美媒 Tomshardware 報告中提到，三星代工廠將在報告中提到。 6 月舉辦的 VLSI 在研討會上詳細介紹了其采用的全柵 ( GAA ) 晶體管的第三代工藝技術。這種技術叫做 SF2，將成為該公司的第一家公司 2nm 等級制造技術。該節點預計將顯著提高性能和效率。

根據公司自己的描述，即將到來的節點將通過獨特的外延和集成技術，進一步完善三星多橋通道場效應的晶體管結構。這將使它能夠提高晶體管的性能 11-46%，基于未指定的 FinFET 與工藝技術相比，可變性降低 同時將泄漏減少26%左右。 50%。

三星在描述中寫道：“第三代通過引入獨特的外延和集成技術， MBCFET(SF2)能充分發揮產品特性，從而最大限度地提高圍繞優勢的圍欄，解決商品收益和縮放問題 GAA 結構性沖突問題。"三星說，SF2 狹窄的晶體管可以使用（N 型號)性能提升 29%，將 P 型號性能提升 46%，各自提高寬晶體管的性能。 11% 和 23%。此外，與 FinFET 與技術相比，它可以減少晶體管的整體變化。 將商品漏電減少26%左右。 50%。通過與客戶一起加強設計技術，這個過程也可以共同提升 ( DTCO ) 合作，為未來技術進步奠定基礎。

韓媒 Business Korea 更有報道稱，三星不僅突破了技術界限，而且加強了技術界限。 2nm 等級制造技術的生態系統。這家公司正在與之合作 50 多種知識產權 ( IP ) 合作伙伴合作，擁有 4,000 多個 IP 。但是由于很明顯的原因，只有少數是針對的。 GAA 尤其是節點 SF2。同時，今年早些時候，三星和 Arm 簽署協議，共同改進協議 Cortex-X 和 Cortex-A 滿足三星全柵極晶體管制造技術的核心。

據報道，三星表示，SF2 設計基礎設施（PDK、EDA 工具授權 IP）將在 2024 第二季度完成。三星的芯片開發合作伙伴一旦完成，就可以開始為這個生產節點設計商品。

因此，三星有望在今年開始使用它的第二代。 3nm 等級制造工藝(稱為 制造芯片的SF3。第一代三星 3nm 級節點 SF3E 由于該公司主要利用該技術生產數字貨幣挖掘芯片，所以并不特別成功。但是三星希望它。 SF3 該節點可以得到更廣泛的應用，包括更復雜的設計，包括數據中心產品。

根據報道，三星將在那里 2025 每年開始大規模生產移動應用程序 2 納米工藝，并存 2026 年推動 2 在超級計算機和計算機市場中應用納米技術。（HPC）芯片，到 2027 年，2nm 技術將應用于汽車芯片。

值得注意的是，SF2 也許是第一個引入背面供電的三星代工廠節點。據報道，三星代工廠已經在兩個模型中 ARM 在芯片上進行測試 BSPDN 技術方面，結果芯片尺寸各自縮小 10% 和 性能和效率提高了19% 9%。這份報告還表示，測試結果超出了公司的性能目標。

關于三星的 2nm 晶圓廠，作者沒有發現太多信息。但是有報道稱，該公司計劃到達。 2047 一個“大型集群”半導體項目年度在韓國首爾附近的總投資 500 萬億韓元（3710 億美元)，該公司希望在這里生產 2nm 芯片。據報道，這個集群包括 13 家庭芯片廠和 3 一個研究設施，將跨越京邈道的幾個城市。

和臺積電一樣，獲得美國補貼的三星也將在大洋彼岸生產 2nm 芯片。據報道，三星將在德克薩斯州泰勒市建設一個新工廠，該工廠將在 2026 年開始生產尖端產品 2nm 芯片。

英特爾，充滿信心

英特爾多年來一直落后于先進技術。 2nm 上邊則充滿信心。

Intel CEO Pat Gelsinger 去年年底接受采訪時說，自己的家人 18A 制程（1.8nm）比臺積電領先 在這一塊，N2 2 今年沒有對手。英特爾高級副總裁 Sanjay Natarajan 更是 透露，該公司將采用 20A 該工藝“推進微型化”，今年將投入生產。

有關報道稱，該節點有望完全改變 IFS 產品組合和半導體產業。20A 預計節點將采用全新的節點 RibbonFET 替代現有的晶體管 FinFET 結構。同時，該節點還將提供新的互聯創新，即 PowerVia。

五月份的財務報告電話會議 Pat Gelsinger 重申，公司第一代全柵極柵 ( GAA ) RibbonFET 工藝，即 intel 預計今年將推出20A。后續產品是 intel 18A，他說，英特爾 18A 將在 2025 2008年上半年投入生產，商品也將在不久之后上市。

英特爾是英特爾五年四代工藝的最后一個節點， 18A 技術是公司的分水嶺，人們對它寄予希望。英特爾表示，這將使其在多年的性能上首次超越競爭對手，這意味著英特爾將回到半導體工程的巔峰。

具體到技術方面，根據 IEEE 據報道，英特爾今年推出的報道 20A 工藝（先于 18A 技術)給芯片制造業帶來了一個主要特點，那就是背面供電。英特爾也將成為第一家將背面供電引入商業芯片的芯片制造商。根據英特爾去年夏天發布的數據，只有一個背面供電提高了性能。 6%。

英特爾 18A 英特爾技術背面的供電網絡技術 20A 芯片技術基本一致。但是，這種技術是存在的 Clearwater Forest 在中間得到了更多的應用。即將推出的 CPU 基片中包含了所謂的“電壓調節器”（on-die voltage regulator）。接近電壓調節器驅動的邏輯表明邏輯可以更快地運行。距離越小，調節器可以更快地響應電流需求的變化，同時消耗更少的電能。

由于邏輯芯片采用背面供電，電壓調節器與邏輯芯片之間的連接電阻要低得多。與此同時，電源埋孔技術與 Foveros 疊加為英特爾提供了一種非常有效的連接方式。

這家芯片制造商除了背面電源外，還使用英特爾。 20A 過程轉向另一種晶體管結構：RibbonFET。RibbonFET 它代替了納米片或全柵晶體管。 FinFET（自 2011 到目前為止，年已經存在 CMOS 主晶體管)。借助英特爾 18A，Clearwater Forest 邏輯芯片將采用第二代邏輯芯片 RibbonFET 工藝制造。根據英特爾的說法，盡管這些設備本身與英特爾有關 20A 中間推出的設備沒有太大區別，但是設備的設計更加靈活。

這種靈活性意味著標準單元(設計師可以用來構建系統的基本邏輯塊)可以包含不同屬性的晶體管。這使得英特爾可以開發一個“增強庫”，包括比英特爾 20A 標準單元工藝更小，性能更好或更有效。

據報道，英特爾的用戶已經表示支持英特爾的系統代工服務，微軟董事長兼首席執行官薩蒂亞 · 納德拉在 Intel Foundry Direct Connect 會上宣布，微軟計劃選擇英特爾。 18A 由英特爾設計的工藝制造芯片。

在英特爾的計劃中， 另外一點不同于另外兩個競爭對手，那就是他們率先使用它們。 ASML 最新的 High NA EUV 光刻機。英特爾代還表示，該公司已經收到并組裝了行業內第一個高數值孔徑 ( High NA ) 極紫外 ( EUV ) 光刻系統。新型工具能大大提高下一代Cpu的分辨率和功能擴展能力，使英特爾代工廠能夠在英特爾 18A 今后繼續保持技術領先水平。

英特爾認為，高數值孔徑 EUV 是 ASML 下一代光刻系統是在與英特爾合作幾十年后開發的。這是一個高數值孔徑 EUV 先鋒，英特爾代工廠將能夠?yàn)樾酒圃焯峁┣八从械木群涂蓴U(kuò)展性。這將使英特爾能夠開發具有最具創新性和能力的芯片。

根據透露，這個臺由 ASML 供給的 TWINSCAN EXE:5000 High-NA EUV 微型電影設備，將開始多個校正步驟，預計在 2027 年度啟用，率先使用 Intel 14A 制程。

早戰1nm，早戰

正如文章開頭所說，除上述三個晶圓廠外，日本 Rapidus 也逐漸成為 2nm 新的技術力量。他們今年年初表示，公司位于北海道千歲市 2 nm 芯片廠建設工程順利，試生產線將按計劃進行。 2025 年 4 月亮啟用，并且有信心可以一步一步實現。 2027 年度量產目標。

與此同時，他們透露，公司有興趣開發 1nm 工藝。這一未來工藝當然也成為三大晶圓廠的新目標。

據 Business Korea 據報道，三星將于6月公布其最新技術路線圖，據報道， 1nm 量產計劃從 2027 年提前到 2026 年。據報道，三星的 SF1.4 過程將與臺積電相結合 1.4nm 工藝競爭，原本計劃于工藝競爭 2027 2008年開始大規模生產?，F(xiàn)在，這家公司似乎做了更新，提前計劃。

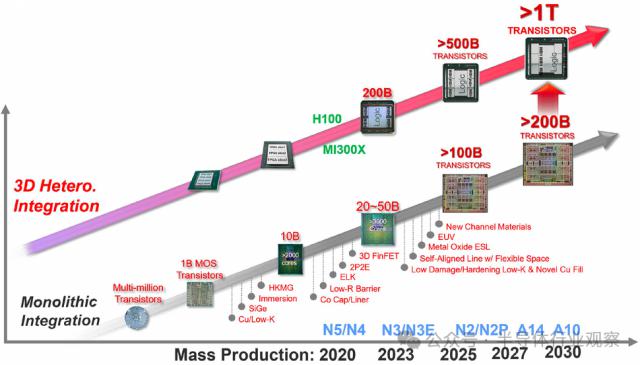

對臺積電而言，計劃在臺積電方面。 2027 年達到 A14 節點，并在 2030 年達到 A10 節點，即 1nm 工藝芯片。屆時，選擇臺積電 3D 芯片晶體管的封裝技術數量將超過 1 萬億個，而采用傳統芯片晶體管的封裝技術數量將超過 2000 億次。

根據 Intel 最新路線圖，Intel 14A 提前至 2026 年，并于 2027 每年增加新的工藝，也就是 1 納米（Intel 10A）。然而，英特爾并沒有透露 10A 每個節點都有細節，但至少可以提高雙位數的功耗和性能。英特爾 CEOPat Gelsinger 曾經說過，新工藝改進臨界點約約 14%~15%， 10A 與 14A 也許還會有這樣的改善。

根據英特爾藍圖，Intel 14A 也于 2027 年度最佳化，故 10A 好像介于 14A 和 14A-E 之間。

可是，據 Volksstimme 據報道，英特爾位于德國馬格德堡附近 Fab 29 module 1 和 module 2 由于歐盟補貼審核待定和黑土需要移除在其他地方重用，建設被推遲，新時間表將推遲到開工時間。 2025 年 5 月 。假如英特爾能迅速完成建筑工具等安裝，這個工廠仍然可能在 2027 年末至 2028 年初準時投產。但是對于公司來說，這仍然是個問題。

起初，建設計劃于 2023 2008年上半年開始，但是由于補貼延遲，建設被推遲到 2024 夏天?，F(xiàn)在進一步推遲了。

根據計劃，英特爾 Fab 29.1 和 Fab 29.2 計劃于 2027 年底開始運營，這意味著他們將采用非常特殊的制造技術，例如 英特爾的 14A（1.4 納米）和 10A（1 納米)工藝節點。在英特爾路線圖中，這些制造技術旨在制作非常特殊的商品。

Fab 29.1 和 Fab 29.2 以生產計劃為目的 2028 年底推出的客戶端 PC 商品，因此，盡管英特爾有時間提高產能，即使工廠在 2028 年中準備就緒，但是時間安排會很緊張。然而，這份報告描繪了一個更可怕的場景，因?yàn)樗F(xiàn)在被稱為“建造這兩家工廠需要四到五年”，所以它將在 2029 年到 2030 每年開始生產"

這可能會給英特爾的崛起帶來新的障礙。然而，考慮到他們在美國大本營、愛爾蘭和以色列的布局，情況可能沒有預期的那么糟糕。

參考鏈接

https://www.anandtech.com/show/21370/tsmc-2nm-update-n2-in-2025-n2p-loses-bspdn-nanoflex-optimizations

https://www.digitimes.com/news20240306PD21/2nm2-samsung-wafer-fab.html

https://www.tomshardware.com/tech-industry/the-race-to-2nm-process-technology-heats-up-samsung-will-discuss-its-next-gen-2nm-node-in-june

https://wccftech.com/intel-foundry-mass-produce-20a-2nm-chips-2024-ramping-up-competition/

https://www.extremetech.com/computing/intel-18a-cpus-on-target-for-2025-launch-ceo-confirms

https://spectrum.ieee.org/intel-18a

https://www.tomshardware.com/tech-industry/intels-14nm-and-1nm-fabs-in-germany-delayed-by-too-much-black-soil-and-eu-subsidy-approval
