昨天稿子出來后，很多朋友吐槽是時候換手機了。這還是個人問題。我在花園里走了幾個小時。太糟糕了，我很困。最后，我坐在里面。幸運的是，一些朋友提供了一堆超清晰的細節。讓我們繼續看圖片！

# 殲 8DH 座艙補遺

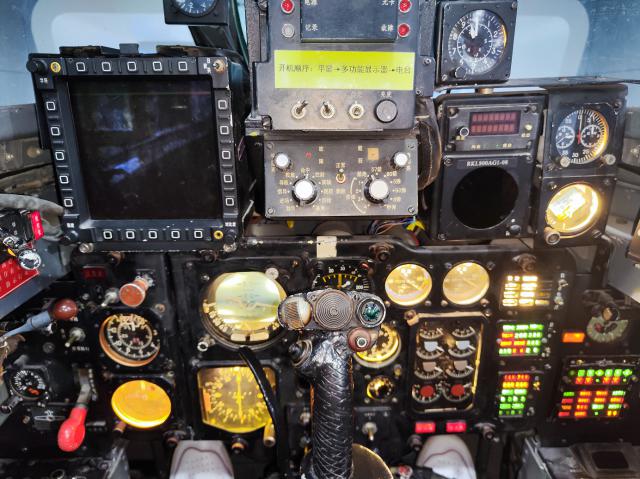

這個是駕駛艙的亮點，有很多亮點。雖然有大量的機電儀表，但隨著平顯和液晶屏的加入，這臺機器仍然達到了美國。 F-16AB 時代水平，和 F-15ABCD 也差不多。

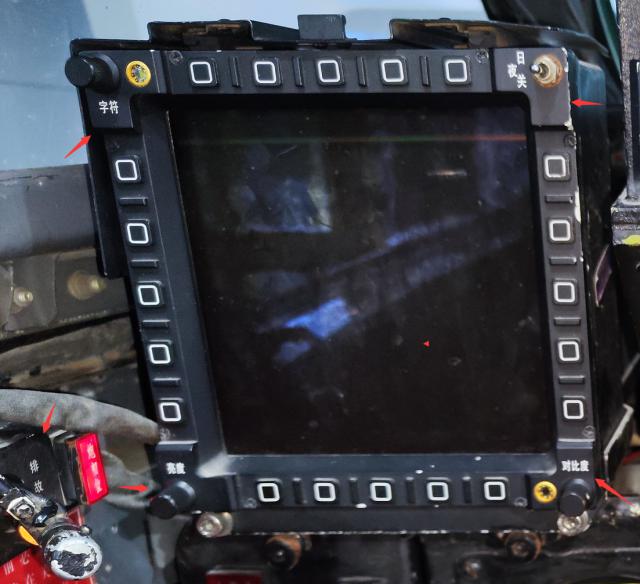

這個故障我看不懂，槍什么的(是槍擊故障)，字符，日夜關閉(好像是顯示屏的開關，日夜模式，這個之前沒注意到)，字符不知道是什么意思，是輸入轉換，亮度對比旋鈕。

我們可以在屏幕前后看到很多按鈕，按鈕之間有一個臺階。這是一個特殊時間看不清屏幕的特點，可以根據肌肉記憶觸摸按壓(有 1234 記數定位特征)，民用基本上不顧這一點，軍用就比較復雜。

還有，這個按鈕的力量也很有說法(下面有一個扭簧)。我從來沒有按過這個東西。我以前在珠海按過很多顯示屏按鈕，都比較輕。我的工作經驗是在美國按了一架飛機的按鈕，很重，需要很大的努力才能觸發。廠家工程師介紹，力量足夠大，可以完全防止誤觸，觸發力差。 3-4 倍。

這要明亮得多。顯示器的功能一目了然。電源、記錄、校準和亮度。前三個是雙開關，最后一個是旋鈕，但是下面有。 2 一個更高的旋鈕：平亮和備用亮，不知調整在哪里？

中間有一個紅色故障燈，應該是平顯自檢時的故障提醒。截獲(應該有亮燈，不知道是黃色還是綠色，可能是雷達的操作提醒)。左邊的大功能旋鈕是功能選項，右邊的旋鈕是武器選擇。其中，攔射和甲彈的配合、離軸和 8 彈跳配合(霹靂) 8)，也可以配合 5 和 5C 配合導彈、熱線和航炮，跟蹤不清楚與哪些彈合作，這兒不太熟悉，估計玩戰斗機游戲多的朋友應該很清楚。

炸彈和 57,90 其中炸彈應采用火箭炮的投放方式， 1234，估計是選擇一次扔幾個炸彈，這里也可以看到，這臺機器總共可以掛載。 4 炸彈，正常就是這樣 2 噸，正常刪除無法理解，可能是視頻的刪除和使用功能。

數據鏈傳輸功能的第一版熱線可能是蘇聯， 27 事實上也有，就是功能比較弱的雞一點，一個編隊 4 架飛機，一架飛機出了故障，便會在某一公開頻率不斷嗶聲：XX 號機某設備故障多種多樣。

選擇左邊的旋鈕后，相應的功能會顯示在平顯面板上，這是為了保證飛行員在戰斗時盡量保持最小的信息污染，這也是平顯面積相對較小的后果。在三代半階段，所有的平顯功能設計都被幾個大型液晶顯示器所取代，略有不同。

從這里可以看出，平顯是飛機駕駛艙的核心設備，這里匯集了大部分重要功能，也是第三代航空航天器最重要的發明之一。與俄羅斯人制造的頭盔瞄準器相比，它更加出彩。

電源、無卡、記錄、無卡、故障、電源指示燈、無卡警告(應插入一張?zhí)厥獾臄?shù)據卡，會記錄很多關于這次飛行的信息，比如路線、機場、頻率等。)，記錄應該是屏幕記錄。

平顯右側頂部有一個高度表，可以看到內圈和外側。內圈單位為公里，外部單位為100米，類似于機械表指針設計。從這個角度可以看出，飛機的最高限額是 20km 出頭一點，外面的每一個小格子都是 20 米，這種表顯示不直觀，之后飛機全部換成數字顯示，集成到平顯上。

下面導航臺截獲的儀表，連續閱讀狀態，背臺，這么多燈不知道，是顯示強度，還是顯示導航臺的評論什么的，右邊的多圈表格不知道是什么意思，個人猜測就像想鐘表一樣，每小時每秒都有，這也是三代機之前的傳統機電儀表設計，和世界上的鐘表還是有點不一樣，這種設計更容易讀懂，但也復雜得多，成本昂貴，上天的物品，價格 X10 這是正常的，高溫低溫，鹽霧濕氣，振動和高溫 G，還有一個致命的問題，可靠性很高，而且這種東西，一架飛機只有一架，全國所有的飛機總數都是幾千，幾乎不可能通過大規模生產來降低價格。

看起來最右邊的是飛機地平儀，顯示飛機的姿勢，俯沖或抬頭，左滾或右滾。

這是飛行員出現前必須盯著看的儀器，速度高，導航信息。當時開飛機真的很累。他們必須四處看看，四處尋找信息。不像現在的集成度，一目了然。玩過現在飛機游戲的朋友都有感覺。

這個是飛機發動機參數表，還有飛機報警標志，是不是眼花繚亂？？殲滅 20 昨天大家都看到了一個極其簡單的示意產品，太舒服了。

它是左邊的控制器，頂部的紅色搖桿是起落架伸縮，小型飛機下面 3 一盞燈是狀態顯示，一般是綠燈，卡住是紅燈。

這里很好玩。防雨防冰開關(飛機必須全天候使用，雨天和冷凍天氣都可以正常使用)，板材收集，手動使用。我不知道這是什么，但它一定是一個簡短的寫作。

另一方面，有一個警告，不清楚是什么。

左加、右加(好像是飛機加力開關，獨立設計，殲滅， 8DH 看起來最大的加力可以持續使用。 10 分鐘，這是發動機耐溫的極限，一般情況下如果正常的話。 5 一分鐘，都是空戰最激烈的時候選擇)。機輪自動剎車、油量表、差動平尾和工作故障顯示(這個我不太明白。差動平尾不應該是默認功能。為什么需要多個控制器？如果出現故障，這個功能可以關閉)。

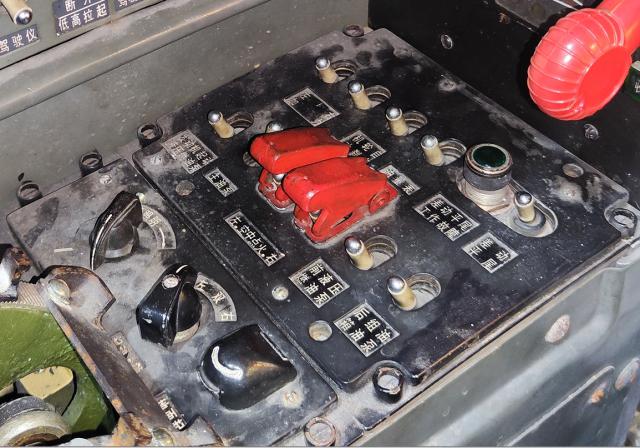

發動機啟動液壓燃油泵、主油泵、上下空中點火(空中停車重啟設備)。前液壓燃油泵，后油箱油泵。不知道什么照明，左右啟動選擇(這是戰斗機設計中比較麻煩的區域，設計師要慎重考慮)。路面氣動依靠地面設備啟動發動機。在第三代機器時代，它們基本上是由機器設備啟動的。

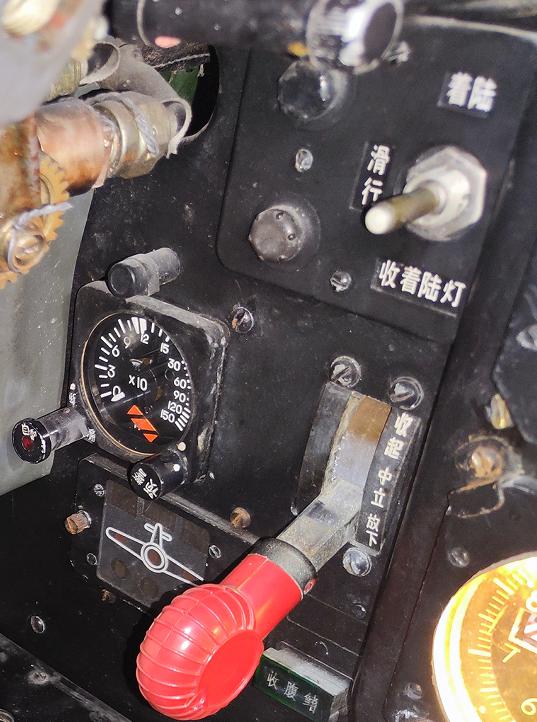

放下雨傘，著陸，滑行，關閉著陸燈(好像沒注意到一個可伸縮的燈)，收起來，中立，放下，有點麻煩。我特別注意到左邊的大齒輪和齒條，不知道功能是什么。駕駛艙太亂，突出位置太多，磕磕絆絆的概率很大。這種設計在三代機器時代幾乎是完全不能容忍的。

太麻煩了，只能把片子分開一點。

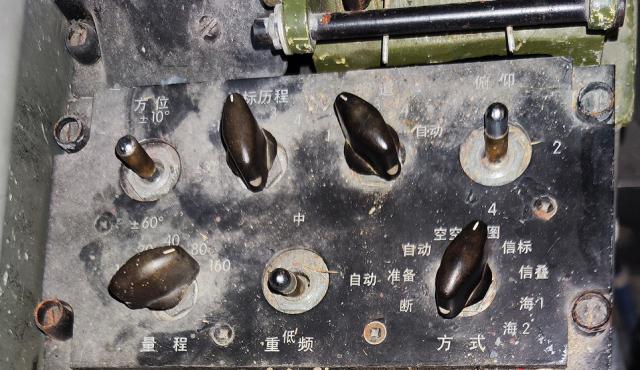

方位 ± 10 °(這應該是鎖定)，± 60 °(最大搜索范圍)，標記過程(前面好像應該有信)，頻道 自動、俯仰、測量、中低頻(高、中、低重復霹靂，這種雷達只有高頻和低頻，沒有最準確的高頻方法)。方法:空、自動、準備、斷、信標、信重(？），圖，海 1 ，海 看著這里，可以得出結論，這就是飛機雷達控制臺，它具有對空和對海的功能。

就這些狀態而言，估計是中國最古老的狀態。 1471 脈沖式多普勒雷達或類似型號，不具備全頻能力， 1473 才具備。

而且我們還可以看到，這款雷達只有 4 一個頻點，很少，可以手動選擇，或者自動隨機抽取，抗干擾能力很差，后續可以手動選擇， 14XX 對于序列雷達來說，一個重要的強化就是增加頻點的數量，這是第一次改進。 10 幾個，后續升級到幾百個。

俯仰看不懂，難道是獨立操縱雷達陣面俯仰掃描嗎？

量程，20 40 80 160，難道不是雷達的探測距離，還是別的？

圖，莫非是 SAR 看起來怎么樣？？也不太相似，過早的雷達應該沒有這種重要的對地功能，飛豹雷達就有了，而且還有加強。

場壓(當?shù)鼗騻浣禉C(jī)場的氣壓)，磁航(地磁航向)，真航，真速， / 地面速度(與空氣速度相比，與路面速度相比，對順風和逆風完全不同)，炸彈， 1 和炸彈 硬陀，軟陀(傻逼，不清楚陀螺還有什么軟硬)，高度，雷達， / 光、自檢、工作、翼展，這一段應該是導航設備控制臺，但不懂，只能通過。

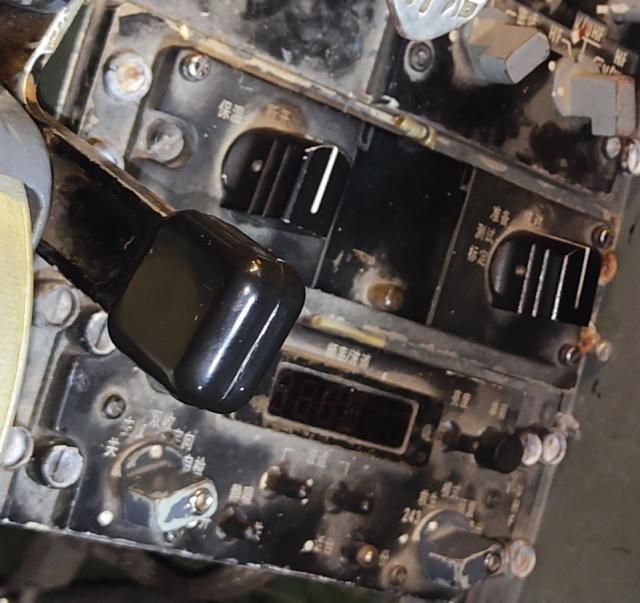

波導，首發，空空，這大概就是飛機電臺的操縱板，空對空的方式與編隊僚機通話，或者接收路面指揮電臺的信號。

著陸音響，著陸指示，開關，下面是艙內溫度表，飛機也是帶空調的，高空高速飛機是必須的。

這是一個駕駛艙俯視圖，拆下彈射座椅，換上一個普通的座椅。這是駕駛艙的全貌。你可以看到儀器和操作面板密集而可怕。每一個表面和每一個角落都是。這也是第二代機器的正常狀態。到了第三代機器，就整潔多了。主要考慮是提高飛行員的操作效率，減少工作負荷，降低出錯概率。在這里，我們將各個部分分開放大。

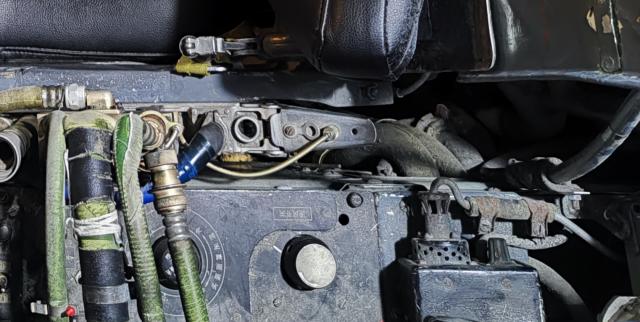

飛行員抗荷服的充氣接頭和供氧管接頭。

加熱頭盔面具(超過) 8km 后來，外面很冷)

看看是不是很恐怖。因此，戰斗機飛行員不僅身體健康，而且需要良好的大腦。否則，如果你學不好這么多東西，你必須牢牢記住每一種設備的運行方法。當你的生命危在旦夕時，你沒有時間翻看千頁的手冊信息。

那就是土地貴，到處都是設備顯示和操作面板。

這是一個很好的俯視視角。這張圖特別好，有駕駛艙顯示和控制器操縱桿。學習儀器顯示和設備使用需要很長時間。背后有很多設備原理、機械、電子、液壓、航行基礎知識等?？偟膩碚f，它基本上是數學、物理和化學的變形和延伸。

昨天有朋友抱怨座艙視線不好，應該修改成殲 7E 那種每一塊玻璃的設計，這個鍋，應該是設計師背的，說不求上進也可以，但是還有另外一個解釋，客戶對飛機的性能有非常清晰的認識，飛機擅長高空高速，但是戰斗能力很差，所以不要折騰這個。

這是座艙 這里顯示了主體、航行和戰斗使用的主要信息，也是設計師最努力的地方。在上個世紀， 90 時代，2010年，多功能液晶顯示屏幾乎掃描了所有單獨的儀器。 年后，F(xiàn)35 每一個開始的大屏幕都成為一種趨勢，集成度更高。

飛行右控制器

這個很棒，看到這個，大家都能理解，為什么飛機艙不能隨便拍，特別是戰斗機艙，讓我們來看看這些內容。

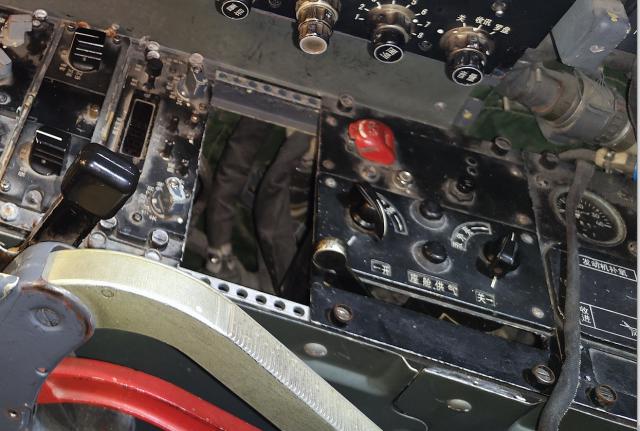

機內給油，整機給油，輸油，力臂調節，手動自動，速度大，速度小，方向舵調整效率，向左向右(這個功能在第三代機器中，自動集成到數字飛行控制中)。

戰練氧(防喘，應該是發動機功能)，頭盔加熱中外，導彈位置，座椅調節升降(可見戰斗機真的很麻煩很貴)，導彈供氣，導彈準備發射選擇。

發射方式單發連發，限時 0.5 秒 無限制，導彈音箱，投彈選擇單斷單 0.2 0.3(這可能是連發間隔選擇)，方向舵負載，自動，小中大載。

防滑功能在右下方，這是上個世紀。 90 時過境遷的飛機，比汽車麻煩多了。

右控制器，涵蓋能力和垂直控制器，分開看。

路面電源蓄電池，上下直流電，上下交流電，連續波波 雷達通風、飛參記錄、空速管加熱、炮火、紅燈、調效、自動加熱、炸彈引信、 炸 不炸(估計是裝訂近炸還是碰炸)全壓管加熱 交流緊急 ，火箭 導彈發射

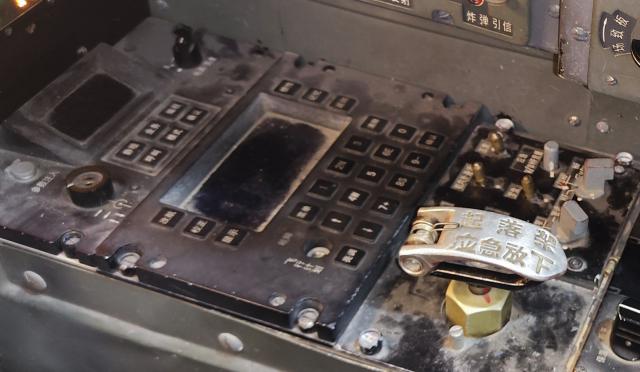

起落架緊急放下?lián)u桿，圖像轉過來看看。

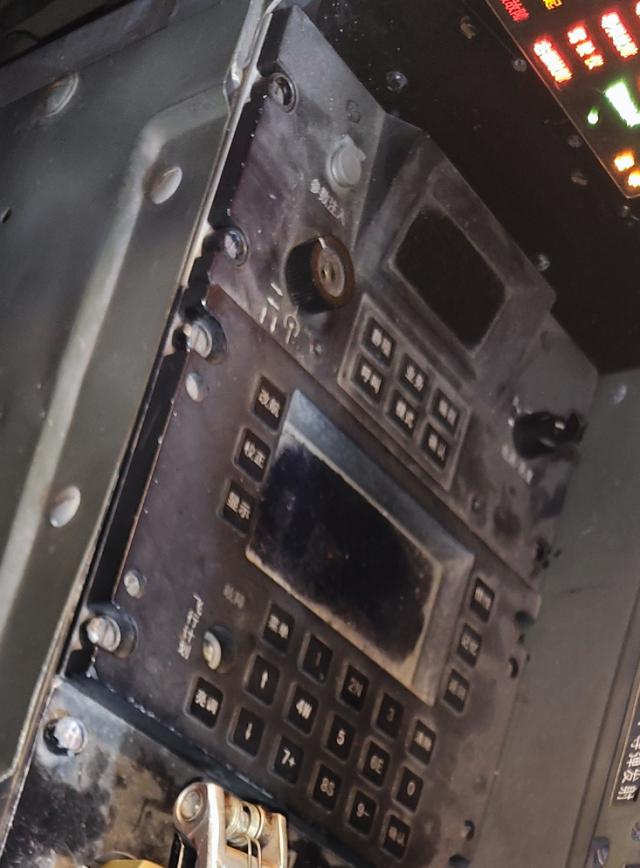

飛行計劃基本上是飛行任務的輸入板，類似于現有的民航飛機。在這里，這些技術基本上是第三代飛機的航電技術，移植到第二代飛機上。

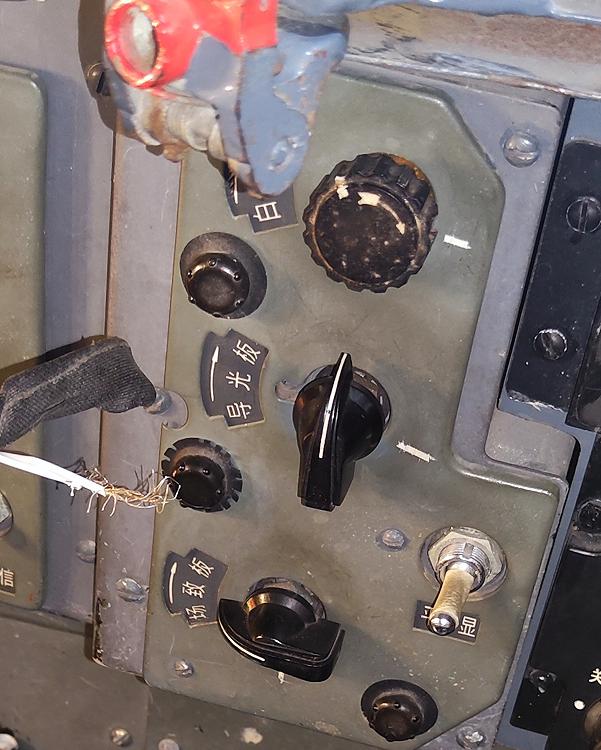

背光源，場致板，平顯，白色？黑色，這個估計是照明系統。

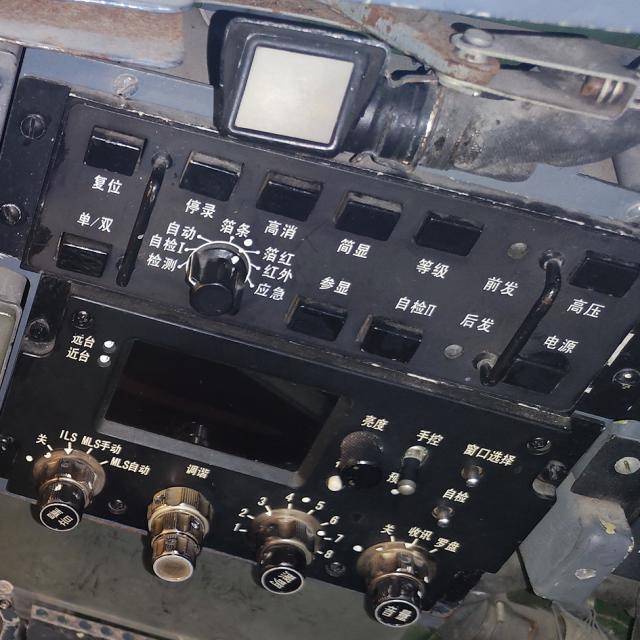

這個就是箔條彈控制器，比大家想象的要復雜。 NN 倍吧，下面是導航控制器，ILS(儀表著陸)，MLS(微波著陸)，指南針，頻率，都是無線導航系統，不多說，大家自己琢磨一下。

機艙供氣，發動機補氧

很快就不行了，很快就忽略了。

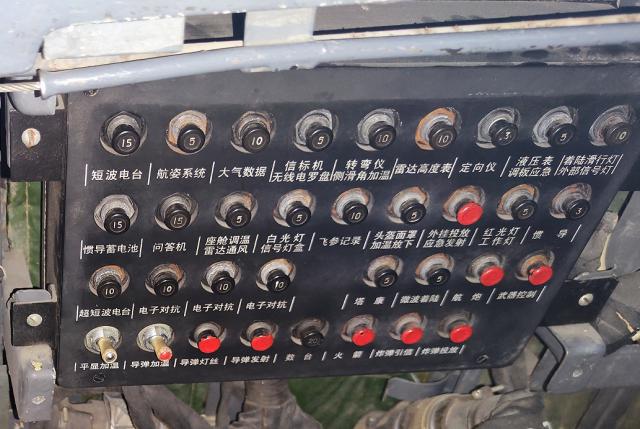

短波電臺 航姿系統、大氣數據、信標機無線電指南針、轉彎儀側滑角加熱、雷達高度表、定向儀、液壓調節板緊急、著陸滑行燈外部信號燈、慣導電池、問答機、駕駛艙溫控雷達通風、白光燈信號燈盒、飛行參考記錄、頭盔面罩加熱放下、外掛緊急發射、紅燈工作燈、慣導、超短波電臺、電子對抗 123（3 臺式設備，好豪華啊)，塔康，微博著陸，炮兵，武器控制，平顯加熱，導彈加熱，導彈鎢絲(卡死) ing）發射導彈，多臺，火箭，炸彈引信，炸彈投放。

那是著名的設備跳開關，設備壞了之后，這個開關就會跳起來，主要是黑頭。

這個面板可以充分體現飛機系統的復雜性。你朋友的娃娃身體很好。當你考慮飛行員的時候，你可以體驗數學、物理和化學的美，你可以成為一名飛行員。

繼續拆分

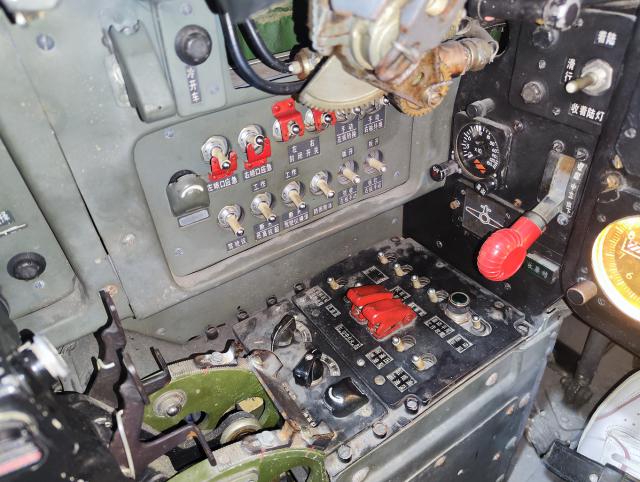

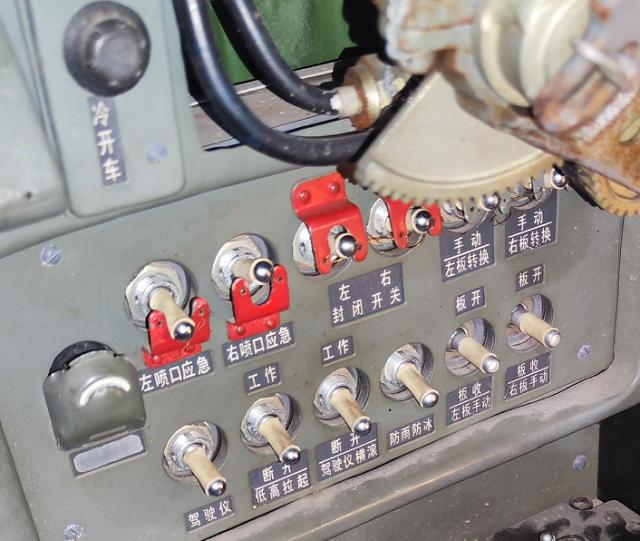

冷駕，左噴口緊急，右噴口緊急，上下封閉開關，左板轉換 手動，右板轉換 手動，駕駛儀(這架老飛機也有自動駕駛儀)，工作，切斷低高拉起(緊急救命功能)，切斷駕駛儀滾動，防止冰凍，接收板，手動接收左板，手動接收右板(這里基本可以確定，這塊板應該是指飛機腹部。 4 塊狀減速板)。

收起落架，收起腹鰭，這很有趣。

圖片前面的另一個視角。

媽媽，昨晚朋友給圖片的時候，掃了一下。 2 眼睛，我以為很快就會結束。最后發現圖片太好了，很長一段時間都是隨意整理的。如果你真的想寫清楚，估計你得去找飛機說明書。十幾本書，厚厚的壓死人。水平就是這樣。親愛的朋友們，一開始都很寬容。 12 本 su27SK 手冊，十分痛苦，數以萬計的圖表和數據原理支配的恐懼又開始隱約出現，如今感覺有點不舒服。

吃了一根香蕉，肚子有一點噴射的不明征兆，下下，累得很！

PS：終于完成了 J8DH，手中還有一些場外飛機的細節拍攝，暫時不準備繼續寫，有點害怕。
