當?shù)貢r間4月23日，臺積電在美國召開了“2025年北美技術研討會”。臺積電本次會議介紹了先進的技術發展和行業挑戰和機遇，重點分析了半導體技術升級、先進的工藝路線圖、下一代節點驗證和晶體管架構和材料創新，旨在支持未來的智能計算基礎設施。

下面是本次會議的重點內容。

AI和半導體市場

據臺積電發布的最新消息，半導體產業正進入前所未有的擴張階段，預計到2030年，全球半導體市場將達到1億美元。促進這種增長最重要的因素是高性能計算（HPC）和人工智能（AI）應用爆發式發展。

上面的圖表顯示了臺積電的預測，到2030年，HPCAI將占全球半導體市場的45%，成為主導應用平臺。其次是智能手機，占25%；15%的汽車電子占15%；物聯網占10%；其他領域占5%。這種市場結構的變化表明，半導體市場正在從以移動終端需求為中心的創新驅動模式轉變?yōu)橐訟I和高吞吐量計算工作負載為核心的創新驅動模式。

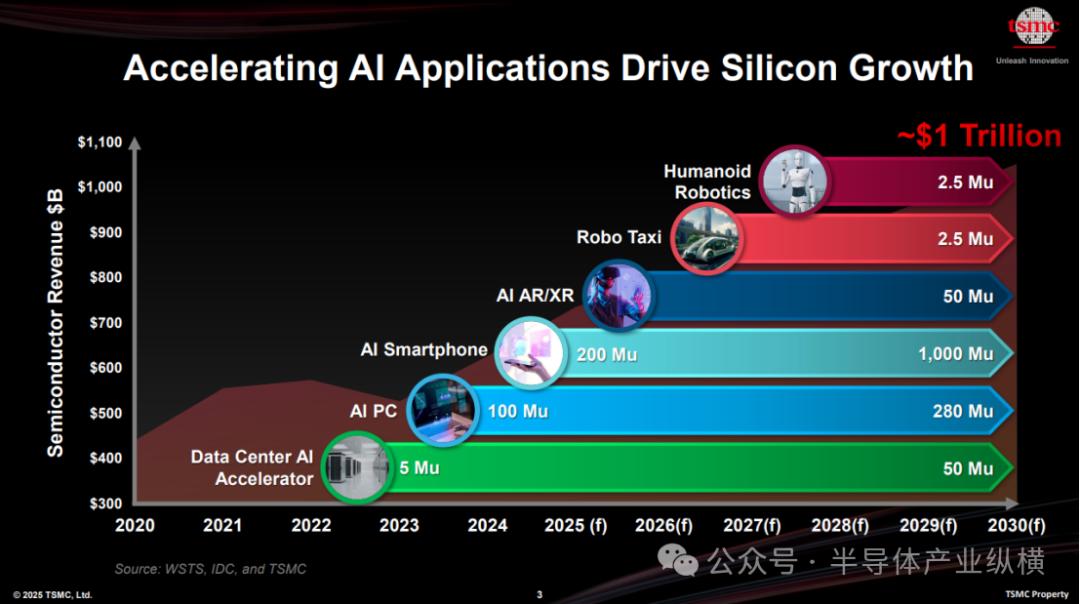

如何快速加快AI驅動的應用對半導體的需求？這種增長從數據中心的AI加速器擴展到AI個人電腦、AI智能手機、增強現實/虛擬現實。（AR/XR）機器人出租車和人形機器人等設備，以及更長期的應用。這類應用不僅數量不斷增加，而且結構復雜性也不斷提高。

具體來說，預計到2029年，AI個人計算機的出貨量將達到2.8億臺，預計到2025年，AI智能手機的出貨量將超過10億部。預計到2028年，AR/XR設備的出貨量將達到5000萬臺。

此外，預計到2030年，機器人出租車和人形機器人等下一代應用每年將需要250萬個高性能芯片。這些數據表明，未來的芯片不僅要有更高的計算性能，還要在能源效率、系統級集成、封裝密度等方面取得突破。

臺積電認為，這些新的AI驅動應用將大大增加芯片的復雜性，對更密切的集成提出更高的要求，促進工藝創新，最終為半導體行業的新一輪增長增加動力。在臺積電看來，這是實現半導體行業1億美元愿景的基本途徑。

先進工藝技術：N3、N2、A16、A14

N3

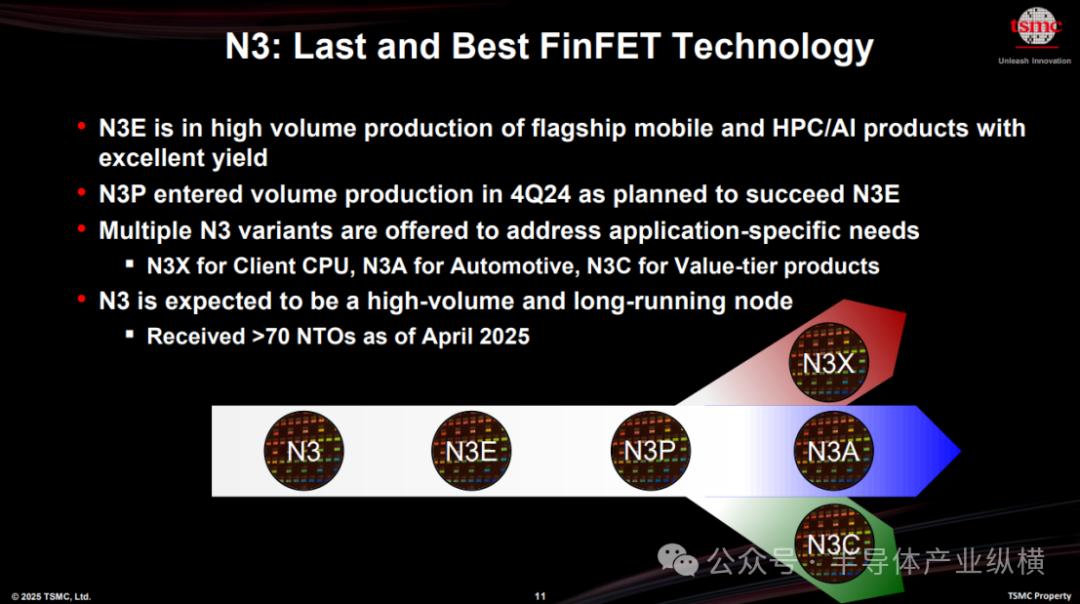

當前，臺積電的N3系列(即3nm工藝)已經包含了已經量產的N3和N3E，并且計劃后續推出N3P。、N3X、N3A和N3C版本。

臺積電透露，本公司計劃于2024年第四季度開始生產基于N3P(第三代3納米)性能強化生產技術的芯片。N3P是N3E的后續產品，主要用于客戶端和數據中心應用，需要提升性能，保留3納米IP。

N3P是N3E的一種光學微縮工藝，它保留了設計規則和IP兼容性，同時在相同的漏電流下提高了5%的性能，或者在相同的頻率下降低了5%到10%的功耗，而在典型的邏輯、SRAM和模擬模塊混合設計中，晶體管密度提高了4%。由于N3P密度增益來源于優化的光學器件，它可以更好地擴展整個芯片結構，特別有利于SRAM的高性能設計的廣泛應用?，F(xiàn)在N3P已經投入生產，所以這家公司現在正在為其主要客戶開發基于該研究的商品。

N3X有望在相同的功率下提高5%的最大性能，或者在相同的頻率下降低7%的功耗。但是，與N3P相比，N3X的主要優點是它支持高達1.2V的電壓(對于3nm級技術來說，這是一個極限值)，這將提供絕對最大頻率的應用程序(即客戶端CPU)。(Fmax)。Fmax的代價是：漏電功率高達250%-因此，芯片開發者在構建基于N3X且電壓為1.2V的設計時必須小心。N3X芯片有望在今年下半年實現量產。

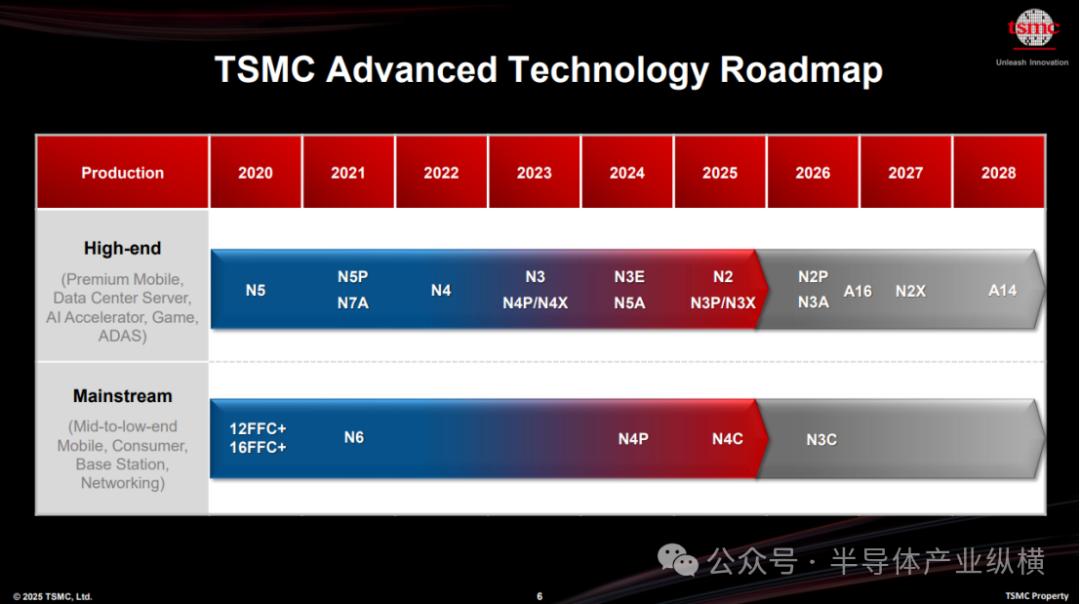

臺積電路線圖有一些細微的變化。線路圖已經延長到2028年，N3C和A14都有所提升。N3C是一個壓縮版本，這意味著良率學習曲線已經到了進一步優化工藝密度的階段。

臺積電會披露了下一代芯片制造技術的進展。公司預計今年下半年將開始量產N2芯片。這是臺積電第一次使用全圍欄。（GAA）生產納米片晶體管技術。

N2

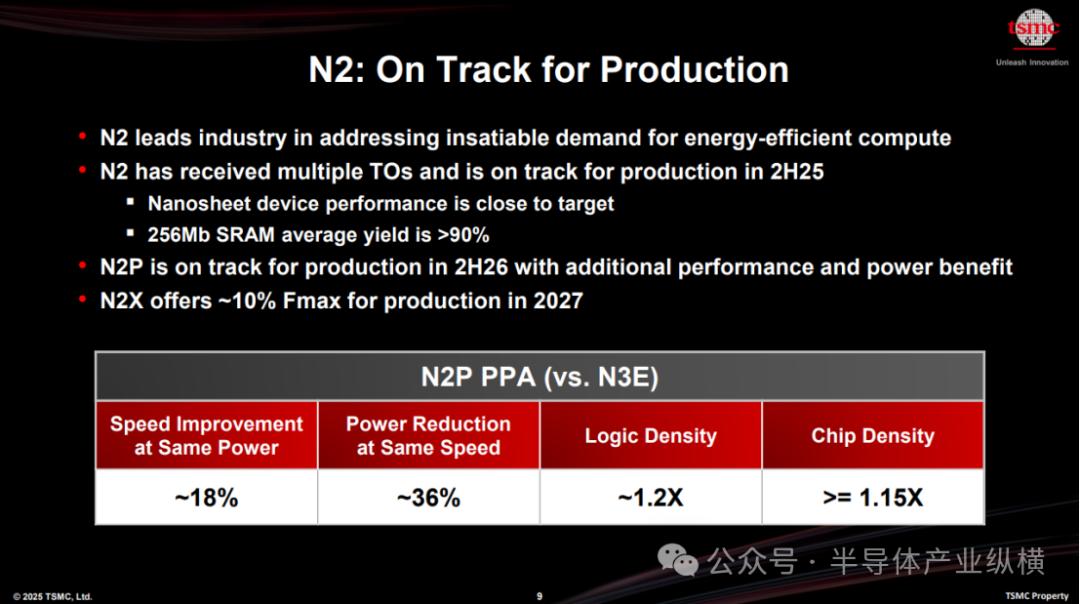

作為臺積電的全新生產工藝，N2(即2nm工藝)采用納米片或圍欄極設計。N2可以在相同的功耗下實現10%-15%的速度提升，也可以在相同的速度下降低20%-30%的功耗。

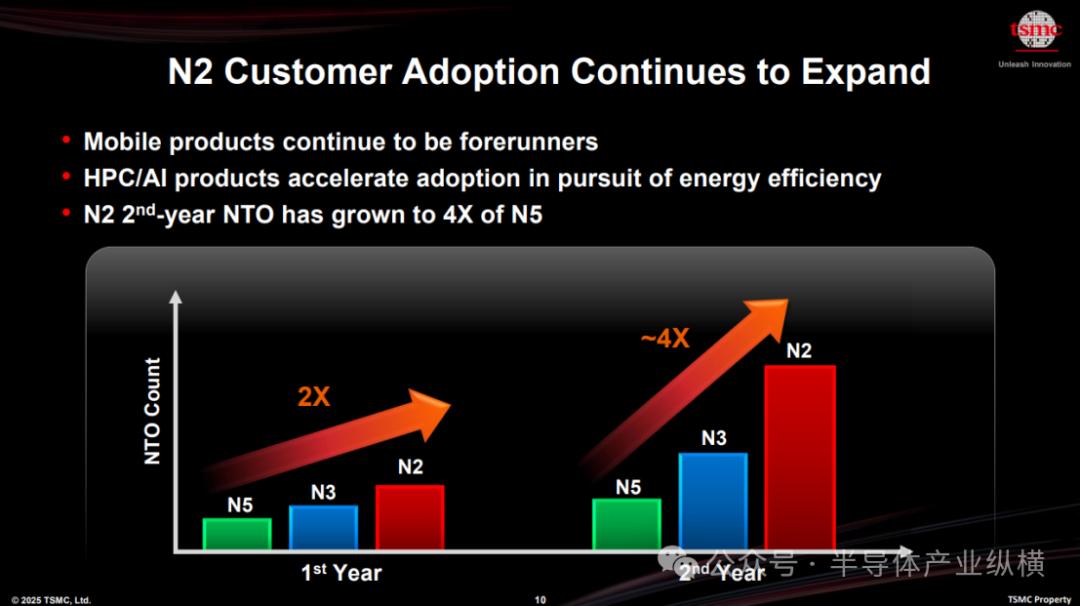

N2技術的性能比現有的N3E技術提高了10%-15%，耗電量降低了25%-30%，晶體管密度提高了15%。臺積電還表示，N2的晶體管性能接近預期效果，256Mb SRAM模塊的平均良率超過90%。隨著N2逐步進入大規模生產階段，其工藝成熟度將進一步提高。臺積電估計，在智能手機和高性能計算應用的推動下，2nm技術的流片數量在投產初期將超過3nm和5nm技術。

另外，臺積電繼續遵循其技術改進策略，推出N2P作為N2系列的延伸。在N2的基礎上，N2P進一步優化了性能和功耗，計劃于2026年投入生產。臺積電將在N2之后進入A16(即1.6)nm）節點。

A16

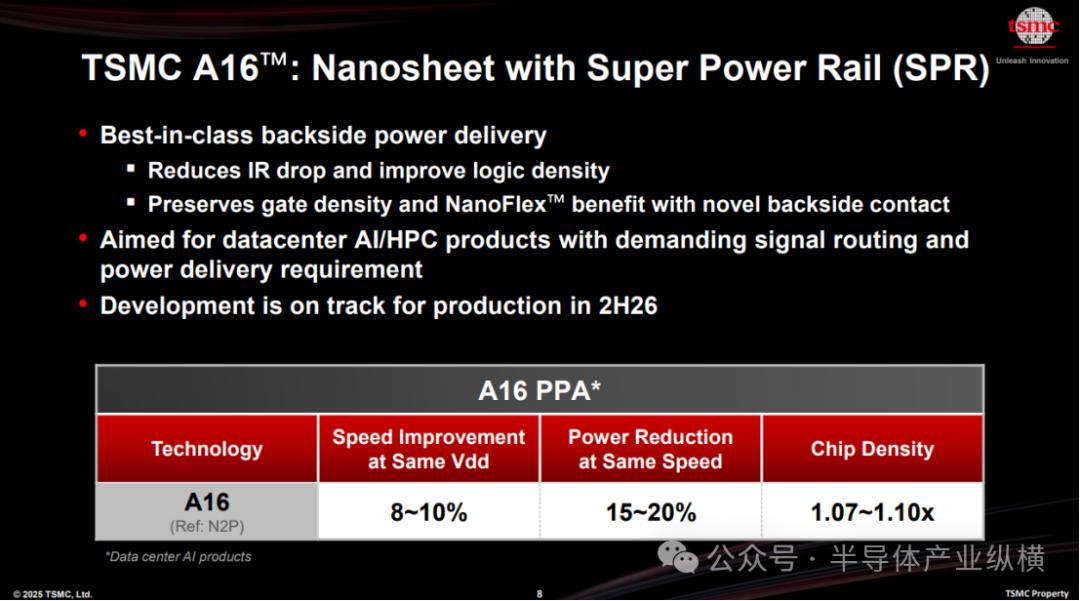

超級電軌架構，又稱背面供電技術，是A16技術的關鍵技術特征之一。該技術可以釋放更多的正面布局空間，從而提高芯片的邏輯密度和整體效率，從而將供電網絡移至晶圓背面。根據臺積電的說法，與N2P相比，A16可以在相同的電壓和設計條件下提高8%-10%的性能；在相同的次數和晶體管數量下，功耗可以降低15%-20%，密度可以提高1.07-1.10倍。

臺積電特別指出，A16技術特別適用于高性能計算，信號路由復雜，供電網絡集中。（HPC）商品。按計劃，2026年下半年，A16將開始大規模生產。

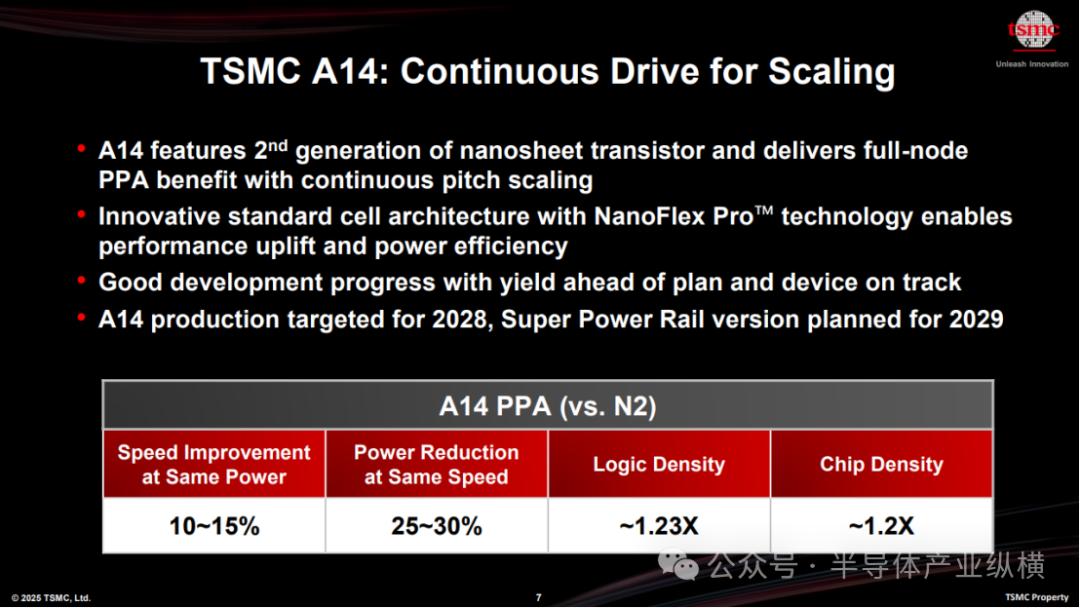

A14

全新A14工藝技術的推出是本次研討會的一大亮點。A14工藝是基于第二代GAA晶體管技術(NanoFLEX晶體管架構)的重大突破，基于臺積電領先行業的N2(2nm)工藝，提供更快的運算和更好的能源效率。（AI）轉型，還有望增強端側AI功能，加強智能手機等應用。A14預計將于2028年開始大規模生產，到目前為止進展順利，良率表現優于預期。

先進封裝與系統集成創新

先進封裝領域 ， 臺積電 還發布了許多重要信息。

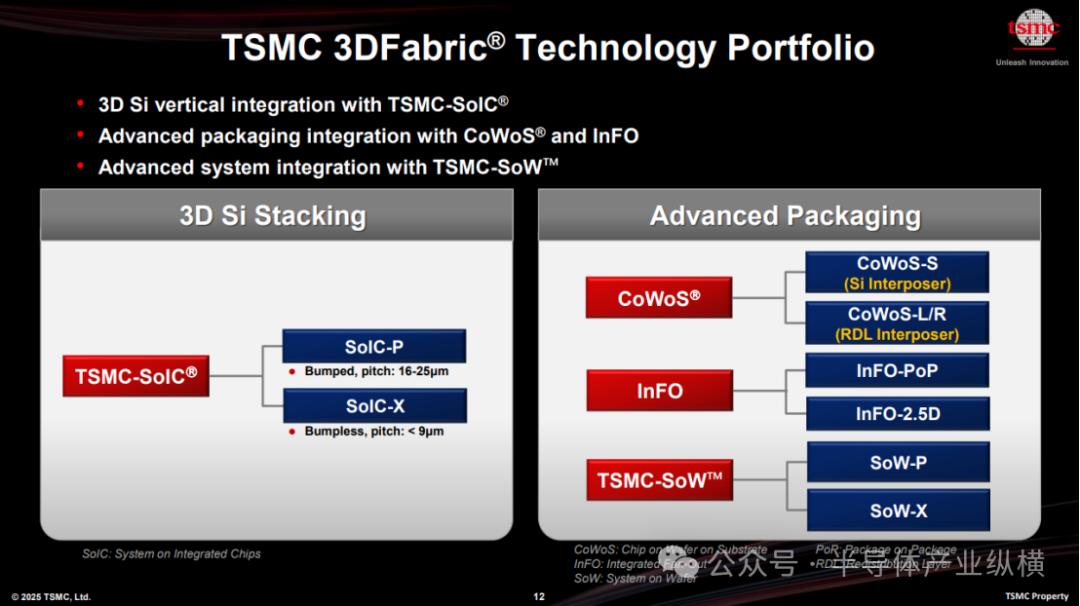

臺積電推出了包括CoWoSoSoSoWoSoSoSoc在內的3DFabric平臺，這是一套全面的2.5D和3D集成技術。（Chip-on-Wafer-on-Substrate，晶片上芯片再到基板)、InFO（Integrated Fan-Out，集成式風扇)和SoIC（System on Integrated Chips，集成芯片系統)。該平臺旨在克服傳統單片設計的擴展限制，支持基于小芯片、高帶寬內存集成和異構系統改進的結構。

左邊是堆疊或芯片級/晶圓級集成的選項。SoIC-選擇微凸塊技術，可以將間隔降低到16μm。采用無沉孔技術（SoIC-X），可以達到幾微米的距離。臺積電最初選擇9μm工藝，目前已投入6個投資μM量產，并進一步改進，從而實現類似單片的集成密度。

對2.5/3D集成，有許多選擇。晶圓芯片(CoWoS)該技術不僅支持普通硅中介層，還支持CoWoS-L，后一種是利用有機中介層與局部硅橋進行高密度連接。CoWos-R提供純有機中介層。

集成扇出(InFO)技術在2016年首次應用于移動應用。這個平臺現在已經擴展到支持汽車應用。

自2020年以來，臺積電晶圓系統集成技術（InFO-SoW）在Cerebras和特斯拉等公司的尖端產品中得到了成功的應用，其中特斯拉Dojo超級計算機配備的晶圓級Cpu是該技術的標志性產品。晶圓級設計通過直接在整個硅晶圓上構建Cpu，實現了前所未有的核心間通信速度、性能密度和能效。但其復雜性和成本也相應增加，限制了廣泛應用。

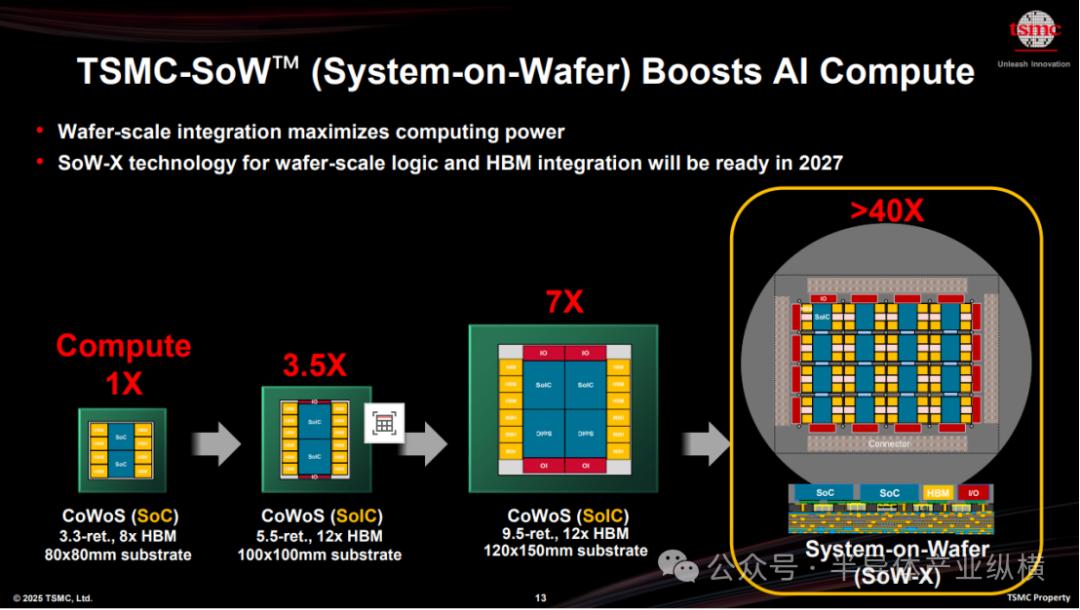

還有更新的晶圓系統(TSMC-SoW)封裝。該技術將集成規模擴展到晶圓級別。其中之一就是先芯片(SoW-P)方法，將芯片放在晶圓上，然后構建集成RDL將芯片連接在一起。另外一個是后芯片(SoW-X)方法，即先在晶圓級建立中介層，然后將芯片放在晶圓上。最終實現了比標準光罩尺寸大40倍的設計方法。

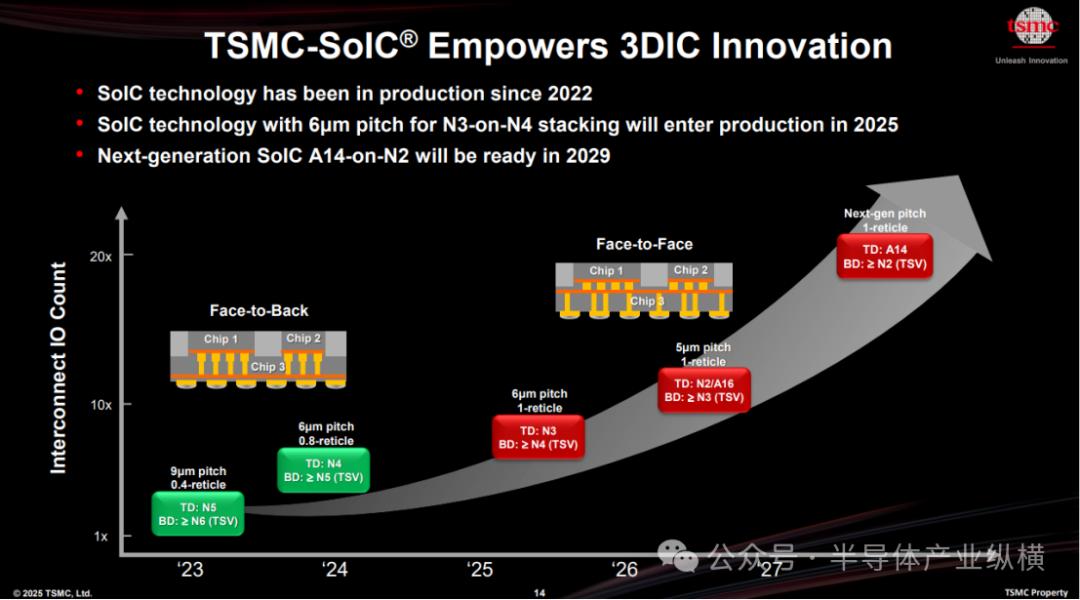

臺積電的SoIC(集成芯片系統)技術在持續摩爾定律中起著關鍵作用。它采用基于小芯片的結構，結合高密度3D異構集成，而不是傳統的單片縮放。SoIC作為臺積電3DFabric平臺的基石之一，實現了無基板3D堆疊，允許不同節點、功能和材料的裸片通過高密度連接進行垂直集成。

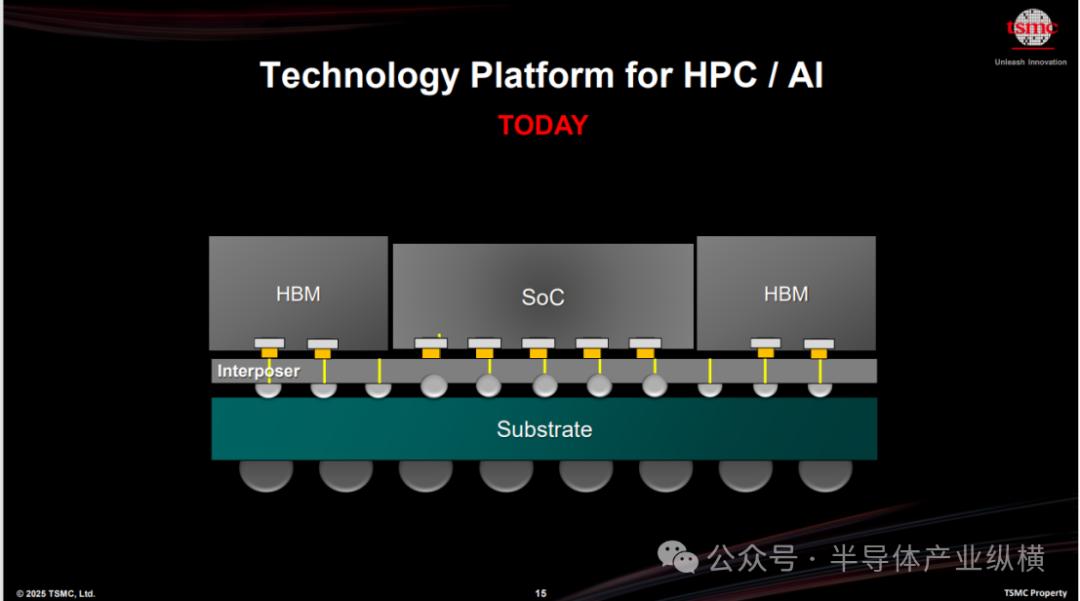

臺積電提供的圖表還展示了當今典型的人工智能加速器應用程序，該應用程序通過硅中介層將單片SoC和HBM存儲器集成在一起。

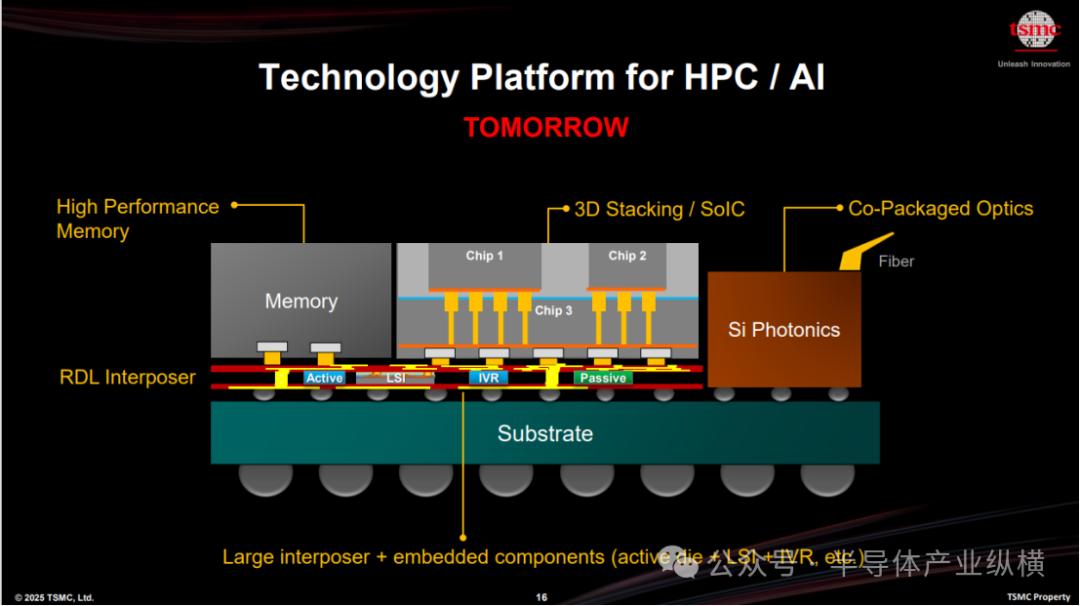

臺積介紹了其他一系列高性能集成解決方案，包括N12和N3工藝邏輯基礎裸晶，用于HBM4。（Base Die）、SiPh硅光子整合采用COUPE緊湊通用光子發動機技術。

特別是在內存集成方面，臺積電特別強調CoW-SoW在HBM4(第四代高帶寬內存)上的潛力。憑借其2048位超寬接口，HBM4有望處理AI和HPC工作負載對高帶寬、低延遲內存的迫切需求，并與邏輯芯片緊密集成。這種集成方式不僅大大提高了數據傳輸速度，而且有效降低了功耗，為計算密集型應用的持續增長提供了理想的解決方案。

關于功率提升，未來的AI加速器可能需要1000多瓦的功率，這對封裝中的功率傳輸提出了巨大的挑戰。集成穩壓器將有助于解決這些問題。臺積電開發了一種高密度電感器，這是開發這種穩壓器所需要的關鍵部件。因此，單片PMIC和電感器可以提供5倍的功率傳輸密度(與PCB相比)。

未來應用前景

另外，還有許多需要先進封裝技術支持的創新應用。

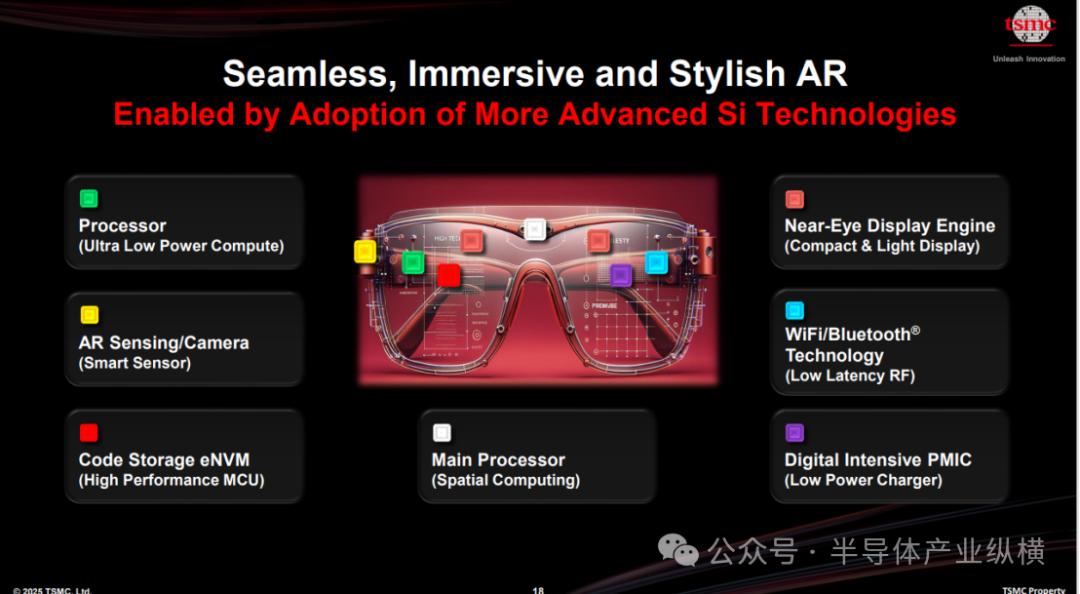

增強現實眼鏡就是一個新產品的例子，這類設備所需的部件包括超低功耗Cpu、高分辨率攝像頭用于AR感知，內嵌式非易失性存儲器用于代碼存儲。(eNVM)、大型主Cpu用于空間計算。、近眼顯示引擎，WiFi/藍牙用于低延遲射頻，數字密集型電池管理集成電路用于低功耗充電。(PMIC)。該產品將為復雜性和效率設定新的標準。

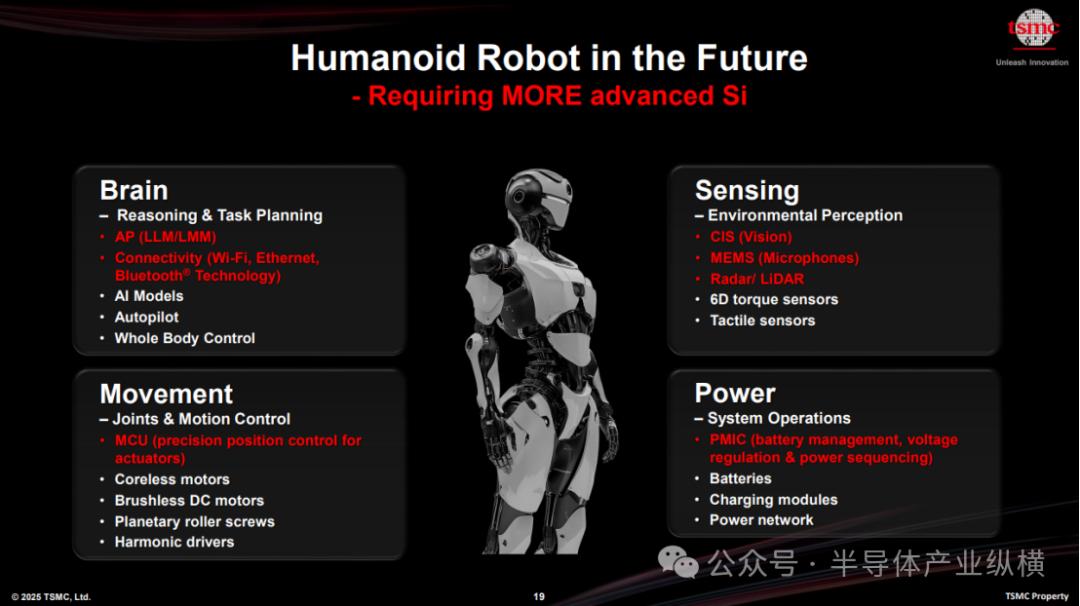

雖然無人駕駛汽車備受關注，但人形機器人的需求也備受關注。它需要大量先進的硅片。將所有這些芯片集成到高密度、高能效的包裝中的能力也很重要。
