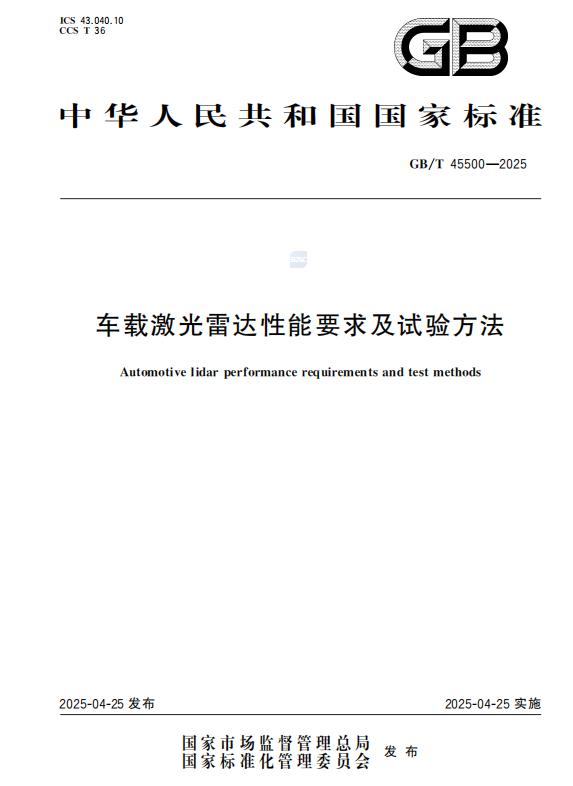

電子愛好者網報道(文章 / 梁浩斌)車載激光雷達領域的第一個國家標準來了！五一假期前 4 月 25 日本，國內首個國家級車載激光雷達標準《車載激光雷達性能要求及測試方法》GB/T 45500 — 2025 正式發布。

該標準由工業和信息化部提出，2021 2023年開始預研， 年 3 每月正式批準項目。國內50多家主要激光雷達制造商、汽車制造商和智能駕駛公司參與制定這一標準，包括和賽、華為、速騰聚創等。，還有法雷奧、萊茵技術、大眾汽車、福特汽車等海外或合資企業。

車載激光雷達的性能要求和測試方法(以下簡稱《方法》)規定了車載激光雷達的性能要求、測試方法和測試規則。該標準適用于激光雷達，用于道路車輛的外部信息感知，可以參考其他激光雷達。然后我們來簡單解釋一下這個標準文件的重要內容。

車載激光雷達性能要求

第一，對激光雷達而言，有幾個關鍵的性能參數，包括測距能力、測距精度、視場角度、反射特性精度等。

《方法》規定，激光雷達的最遠探測距離不得小于標稱值，近期探測距離不得大于標稱值。

在距離精度和距離精度方面，激光雷達在標稱測距范圍內各視場區域的距離精度 ( σ d ) 應滿足 σ d ≤ max ( 0.1m,0.25%S ) ，距離準度 ( δ d ) 應該滿足平方根 | δ d| ≤ max ( 0.2m,0.5%S ) ，其中 S 對于當前的探測距離值。

這里的精度是指在一定的測量環境下，在一定數量的測量中，每個測量值之間的離散程度；精度是指在一定的測量環境下，測量值的平均值與一定數量的真實值之間的偏差程度。

精確度反映了反復測量結果的穩定性，但并不一定意味著與實際值一致；精確度反映了測量結果的準確性。

水準 / 精度等級的垂直角度≤ 0.1 °，視角準度≤ ± 0.2 °；視野角度要求水平 / 豎直視場角≥標稱值，漏驗角≤標稱值。

需要滿足反射特性的精度：不同反射目標物體的誤差≤ 10%（10% 反射板）、≤ 15%（50% 反射板）、≤ 30%（90% 反射板和 V 類反光貼)。

另外，激光雷達還規定點云在單漫反射板上(漫反射板與激光雷達之間的距離要大于 5 m）與雙漫反射板(前漫反射板與激光雷達之間的距離 > 5 m，且兩板間距 > 4 m）場景中不得有拖點。

與此同時，《方法》要求激光雷達的啟動時間(從通電到導出第一點云)小于或等于 40s；點頻和幀數要求大于或等于標稱值。 99.9%。

由于車載激光雷達的工作環境比較苛刻，比如安裝在車身外的激光雷達，需要面對震動、高溫日曬、碎石等惡劣環境，所以對環境適應性提出了更高的要求。環境適應性要求包括以下六個要點。

功能狀態：試驗中有效點云相對丟點率 ≤ 20%，丟包率 ≤ 5%；測試結束后需要滿足距離精度、精度和點頻 / 幀頻要求。

電氣性能：檢測包括電壓波動、過壓、反向電壓、拋載、短路保護等，確保供電穩定。

機械性能：振動、沖擊、碎石沖擊(窗口表面損壞面積 ≤ 0.2%）、耐磨性，線束拉脫力試驗。

防塵防水：乘客艙外 6K7/IPX9K；乘客艙里 車頂激光雷達不適合IP5K2 IPX7）。

環境耐候性：高低溫儲存 / 檢測工作、溫度循環、寒濕循環、鹽霧、太陽輻射、化學負荷等。

電磁兼容：靜電放電抗擾性，傳導 / 無線電騷擾的輻射抗擾特性必須符合 GB/T 18655 — 2025。

核心測試方法

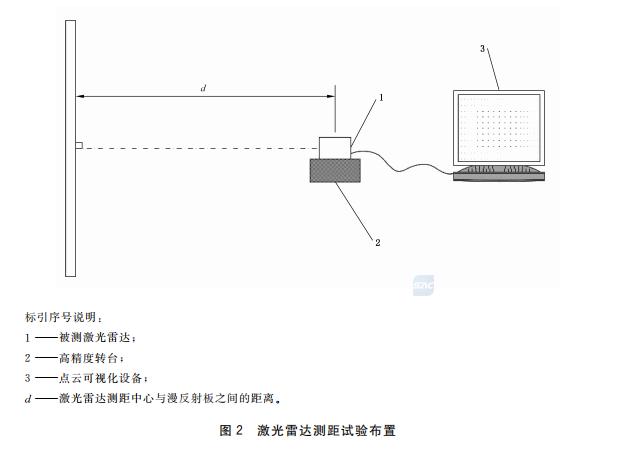

該方法對測試環境有具體要求。測試環境是在高精度轉臺上安裝激光雷達，并添加大型漫反射板。實驗中使用的激光雷達的高精度轉臺視角精度不得超過 0.02 °，視角度準確度不得超過 ± 0.02 °。

對激光雷達的視場區域進行劃分，在測量最遠探測距離時，使用 10% 反射漫反射板(大小)≥ 2.4m × 2.4m），使用轉臺繞測距中心旋轉激光雷達，選擇激光雷達。視場區域的任何位置都面向漫反射板的核心，并記錄不少于一段時間的持續時間 100 幀點云。并且逐步增加距離，記錄視場區域內檢測概率。（POD）≥ 50% 的最大值。

采用高精度轉臺測量點云數據的距離精度和準度，計算平均值和標準差；視角精度的使用 90% 反射板(傾斜) 10 °± 2 °），計算水準 / 垂直角度誤差標準差；角度反射器用于視角準度，頂點坐標誤差由轉臺旋轉測量；當目標邊緣消失時，視場角度通過旋轉轉臺記錄。計算視角；反射特性是使用不同的反射板(10%/50%/90%) 以及反光貼)檢測反射值的精度；抗干擾性檢測是在光學暗室中對射兩個激光雷達，統計虛點率。

那怎樣計算通過國家標準呢？現行的檢測規則是一次抽樣方案，抽樣 8 各組樣品各自進行功能性能，電負荷，溫度 / 寒冷潮濕，機械沖擊，振動，保護等級，EMC、耐久性等實驗。所有項目都通過了；任何不合格項目都需要翻倍復查，如果仍然不合格，則判斷不合格。

里程碑激光雷達行業

近年來，隨著高級輔助駕駛滲透率的快速提高，高級輔助駕駛的普及也推動了激光雷達的廣泛上車。事實上，激光雷達只用了三四年就真正大規模上車了。技術路線依然鮮花盛開，行業還沒有統一出最好的解決方案，所以過去沒有統一的行業標準。

2021 2008年是激光雷達大規模上車的第一年，《車載激光雷達性能要求及測試方法》的國家標準也是從 2021 2008年開始準備預研，對應行業發展階段。該標準首次明確了車載激光雷達的檢測性能(例如測距能力、距離精度、視角分辨率)、環境適應性(如高低溫、寒濕、鹽霧)、電磁兼容性等核心指標結束了行業內技術標準分散、測試方法不統一的局面，避免了“虛假廣告”或“低質量競爭”，提高了行業的透明度。

與此同時，激光雷達國家標準的推出也明確了目前市場上車載激光雷達產品的門檻，設定了最低水平，淘汰了落后產能。為企業創新提供標準化的測試方法和更高的標準，更快地驗證產品特性，促進激光雷達制造商在不同的技術指標上迭代優化。

作為中國最大的車載激光雷達市場，《車載激光雷達性能要求及測試方法》的推出，意味著激光雷達產業不僅可以通過標準化促進產業鏈的協同發展，還可以引領中國。 ISO/PWI 國際標準13228《道路車輛激光雷達測試方法》提供參考，在全球智能駕駛領域，中國激光雷達產業有望占據更加核心地位。

閱讀更多熱門文章

加關注 星標我們

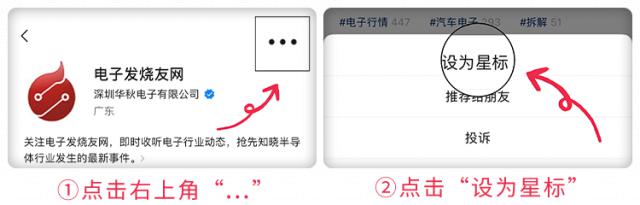

把我們設為星標，不要錯過每一次更新！
