電子發燒友網綜合報道。 近期在第 37 國際功率半導體器件與集成電路研討會（ISPSD 在2025年上，瞻芯電子與浙江大學聯合發布了全體會議報告。 10kV 級別 SiC MOSFET 最新研究成果。

10kV 級別 SiC MOSFET 該設備廣泛應用于下一代智能能源、高壓大空間功率轉換系統等領域。10kV智能電網 SiC MOSFET 適用于固體變壓器、軟交流輸電、柔性DC輸電、高壓DC輸電及配電系統等應用。它能突破硅基功率設備在電壓、大功率、高溫等方面的限制，促進智能能源的發展和變革，提高電力傳輸效率，減少線路損耗，提高電網的穩定性和可靠性。

10kV的太陽能光伏逆變器和風能發電變流器 SiC MOSFET 由于其高頻特性，系統可以選擇較小的濾波電感和電容，減小設備體積和重量，提高功率密度，降低系統成本。另外，其高可靠性和寬溫范圍，使其能在極端的自然環境中穩定運行，提高發電系統的可靠性和使用壽命。

10kV工業電源領域 SiC MOSFET 能滿足高電壓、大功率的應用需求，提高電源的效率和可靠性。例如，在電機驅動、儲能系統、大功率充電樁等領域，可以實現更高的功率轉換效率，減少能量損失。

然而，由于材料和工藝的成熟，初期的相關工作大多局限于芯片功能的展示，芯片面積普遍較小，通流能力較差。如何進一步增加芯片面積，保持良好的芯片制造率和可制造性，一直是學術界和工業界面臨的巨大挑戰。

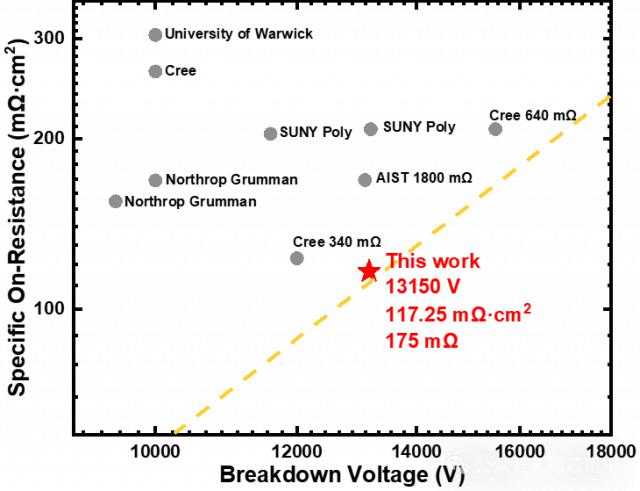

由浙江大學聯合發布的瞻芯電子公司 10kV 級別 SiC MOSFET 以浙江瞻芯片為基礎， SiC 第三代晶圓廠平面網工藝平臺生產，單芯片尺寸達到 10mm x 單芯片導通電流接近10毫米。 擊穿場強超過40A 12kV是目前公開發布的最大尺寸。 10kV 級別 SiC MOSFET 芯片。與導通電阻相比，芯片核心性能參數（Ron.sp）低于 120m Ω· cm2 ，接近 SiC 材料的理論極限。就芯片制造而言，芯片采用高能離子注入工藝，配合窄 JFET 區域設計，有效解決高壓問題 SiC 裝置在擊穿場強度和導通電阻之間存在矛盾。在ic設計方面，芯片提高了高壓終端結構，大大提高了芯片終端的效率，降低了制造難度。

研究小組表示，通過上述一系列技術和設計創新，這項工作完成了芯片尺寸更大、通流能力更大、良率水平更高的工作。 10kV SiC MOSFET 技術將提高下一代智能能源和高壓空間功率轉換系統的應用潛力，為高壓固體變壓器、高壓DC斷路器等場景的應用創新提供堅實支撐。該技術不僅有望促進相關產業鏈的升級，而且有助于提高能源利用效率，促進綠色能源的普及和應用，為社會的可持續發展做出貢獻。
