高鎳正極材料憑借較高的比容量和較為低廉的成本，長期以來備受關注。多晶高鎳材料因本證結構問題，在長循環中易出現二次顆粒碎裂，導致電池性能衰減，為此人們開發了單晶高鎳正極。然而，單晶材料離子擴散路徑長，充放電過程中仍會受結構退化和容量衰減影響，所以提升單晶高鎳正極材料穩定性很有必要。

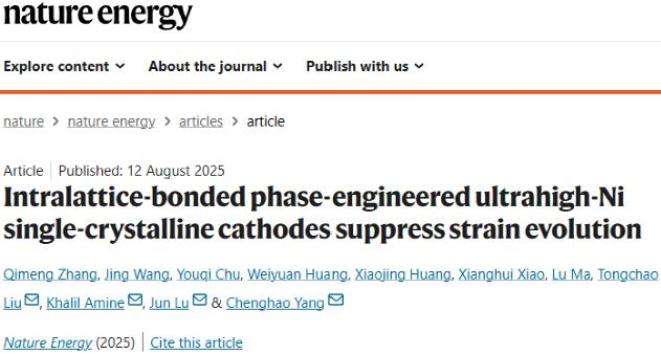

基于此，華南理工大學楊成浩、阿貢實驗室劉同超、Khalil Amine、浙江大學陸俊團隊在Nature Energy發表研究論文。作者受PNCMs快速Li+離子動力學和SNCMs穩定結構啟發，認為解決超高鎳單晶正極材料穩定性和合成難題的關鍵在于結構優化，要結合單晶和多晶優點，實現結構穩定和Li+傳輸加速。他們通過構建晶內鍵合相設計了超高鎳單晶LiNi0.92Co0.03Mn0.05O2（IBP - SC92），滿足相關標準。在SNCMs體相中構建IBP，增強了晶格結構，促進反應均一性，抑制有害晶格畸變和反應不均勻性，保持循環過程中結構完整性。

【圖文導讀】

圖1a展示結構設計策略：在單晶NCM中引入晶內鍵合相，減少晶粒內部缺陷，實現應變受限的正極材料。NCM層狀氧化物正極因鋰離子分布不均和不可逆的H2–H3相，會經歷不完全可逆的應變演化，如沿c軸膨脹、晶層彎曲扭曲，這源于反應動力學不均一，是電化學不可逆性的根本原因之一。

密度泛函理論計算顯示，引入B或Nb元素后，IBP形成能及IBP與層狀相之間的界面能顯著低于未修飾結構，新形成的IBP熱力學穩定性更強。IBP - SC92黏附功最高，證明其界面結合能力更強。新生成IBP的鋰離子遷移能壘曲線呈雙峰特征，最高擴散能壘僅0.266 eV，遠低于層狀相的0.879 eV，說明IBP有助于鋰離子遷移。X射線衍射Rietveld精修結果表明，IBP - SC92與SC92有相同的α - NaFeO2層狀結構，結晶性好且無雜質相。

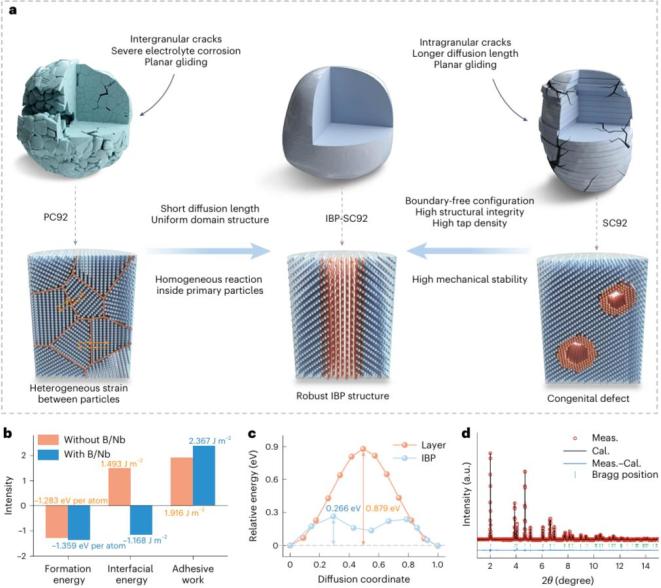

圖1 IBP - SC92的設計原理與結構表征

原始SC92雖為單晶結構，但體相中可觀察到分散的納米孔缺陷。SC92的HAADF - STEM像顯示，體相內部為有序?qū)訝罱Y(jié)構，納米孔周圍是巖鹽相結構，巖鹽結構會阻礙Li+離子傳輸。SC92中納米孔數量隨熱處理時間延長而增多，多晶LiNi0.92Co0.03Mn0.05O2中未檢測到此類納米孔，這是SC92燒結時鋰損失所致。而IBP - SC92中未檢測到納米孔結構缺陷，HAADF - STEM像顯示成功構建了IBP結構。圖2f為圖2e選區的HAADF - STEM像，顯示兩組層間距均為0.48 nm的(003)晶面。

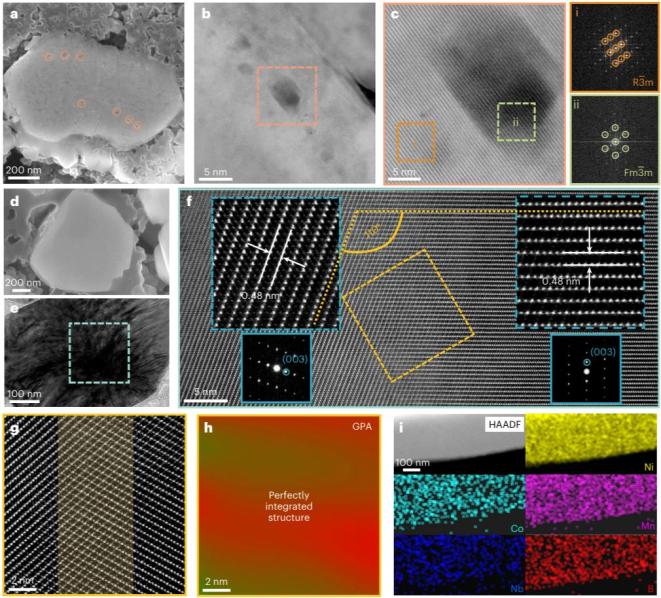

圖2 初始形貌、結構及組成特性

圖2g展示了IBP的原子結構，它位于兩組晶面交界處，結構類似尖晶石相。幾何相位分析結果顯示，兩組傾斜孿晶面協同生長未引發晶格應變，說明IBP在IBP - SC92體相中實現了良好的結構整合。能譜分布圖和X射線光電子能譜結果顯示，高溫富氧燒結時，B和Nb能均勻擴散到SC92體相內，而摻雜B和Nb的PC92樣品中，B和Nb主要富集于晶界。

通過紐扣型電池測試PC92、SC92和IBP - SC92的電化學性能。圖3b1 - b3展示了它們在循環過程中的恒電流充放電曲線，SC92和PC92循環中過電位明顯增加，SC92極化低于PC92，IBP - SC92極化幾乎可忽略，這得益于其增強的晶體結構和快速的鋰離子傳輸能力。

圖3 循環穩定性測試后的電化學性能及FESEM圖

圖3c1 - c3展示了三種材料循環后的微觀形貌。PC92中有二級顆粒間不可逆粒間裂紋和一級顆粒內嚴重微裂紋，SC92有沿垂直于層狀結構c軸方向的平面滑移和斷裂微裂紋，這些導致與電解液副反應加劇、阻抗增加。相比之下，IBP - SC92單晶循環后結構完整性良好。

傳統SC92循環穩定性比PC92有一定改善，但循環中仍會出現大量缺陷并惡化。構建IBP - SC92可抑制燒結及循環過程中的缺陷生成，實現更優的結構穩定性和電化學性能。此外，IBP - SC92在高倍率循環下容量更高，這得益于鋰離子擴散系數提升，主要源于減少的Li+/Ni2+陽離子混合以及IBP結構的構建。以IBP - SC92為正極、石墨為負極的軟包型全電池循環1000次后容量保持率高達94.5%，其卓越循環壽命與單顆粒結構的完美保持密切相關。

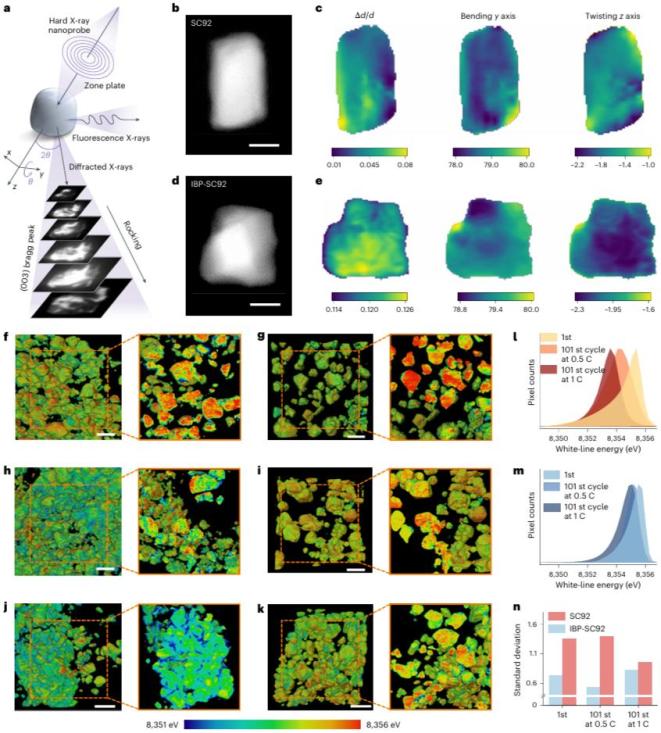

圖4 畸變及化學價態分布

在0.5 C下循環100圈后，IBP - SC92仍保持較大面積的紅色區域，SC92出現更多黃色和綠色，顏色分布不均，這源于充電狀態下反應不均勻性，可能與電化學惰性的Ni2+形成有關。當倍率升至1 C時，SC92顆粒在第101圈呈現綠色和藍色，表明高電流循環下單晶結構退化加快，反應不均勻性加劇。相比之下，IBP - SC92整體能持續保持較高的Ni價態。

對XANES譜中的白線峰位進行統計分析，兩種電極材料循環后都有一定程度的反應不均一性，但IBP - SC92的變化幾乎可忽略。引入標準差量化氧化反應均勻性，IBP - SC92表現出均勻的反應過程和極小的結構劣化，實現了更高效的Ni氧化利用率?？傮w而言，脫鋰狀態下的晶格變形程度與反應動力學的滯后正相關，IBP - SC92在高脫鋰程度時晶格反應非均一性幾乎可忽略，有效降低了晶格應變和畸變，實現了卓越的循環穩定性。

圖5 結構穩定性表征

為理解循環穩定性提升與結構演化的機理，作者進行了原位XRD測試監測結構可逆性，對原位XRD圖譜進行Rietveld精修，分析充電過程中晶格參數演變。充電至4.3 V時，SC92的c軸晶格參數和體積分別收縮0.59 ?和7.09 ?3；充電至4.5 V時，收縮幅度分別達到6.7%和9.3%。

開展基于同步輻射的X射線吸收譜實驗，研究SC92和IBP - SC92正極在鋰化與脫鋰過程中的Ni氧化態變化。充電至4.3 V時，SC92和IBP - SC92的白線峰均向高能移動，電壓升至4.5 V時，IBP - SC92的Ni K邊移動幅度大于SC92，說明引入IBP有助于激活更多Ni的氧化還原反應，提升容量。IBP - SC92結構的增強還依賴于晶格氧的穩定和析氣的最小化，作者利用原位差示電化學質譜監測O2和CO2的演化過程。

引入IBP有望解決超高鎳NCM的固有熱不穩定性。作者將高靈敏度的柔性光纖嵌入SC92/IBP - SC92軟包電池，實現循環過程中的實時溫度監測。電池內部發熱在循環中呈規律性周期變化，主要源于電化學反應熱、極化熱和焦耳熱。隨著倍率提升，SC92和IBP - SC92的熱釋放顯著增加，主要歸因于極化熱增加。通過原位高溫X射線衍射分析熱穩定性，加熱過程中，IBP - SC92從菱方相轉變?yōu)榧饩Y(jié)構，再到巖鹽結構的過程被明顯延遲，表明其熱穩定性更優。此外，IBP - SC92的放熱反應峰熱活性降低，高溫下產生的熱量更少。

循環后，SC92截面在低倍STEM圖像中有明顯裂紋，而IBP - SC92則保持平滑完整。SC92表面附近區域1有兩種不同結構缺陷，區域i有沿c軸方向的位錯，會降低局部鋰離子擴散路徑，區域ii有厚度不均的巖鹽相區域，歸因于表面氧空位形成能低和界面副反應廣泛。裂紋周圍也有劣化的巖鹽結構和明顯的晶格畸變。巖鹽結構會削弱可逆容量，阻礙鋰離子快速遷移，導致不可逆的結構退化和電化學性能惡化。GPA分析揭示SC92中存在大量晶格畸變。相比之下，IBP - SC92在表面和體相均展現出結構完整的IBP和連續有序的層狀結構，突顯其卓越的結構規整性和穩定性。

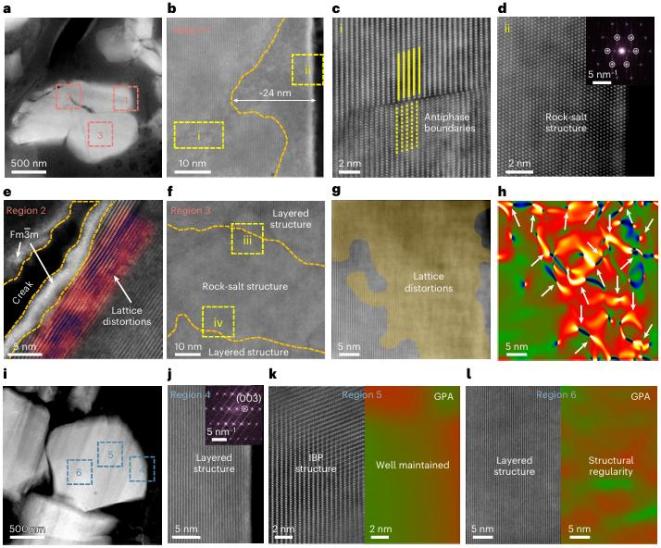

圖6 SC92和IBP - SC92循環后的微觀結構演變

【總結和展望】

本研究提出的結構優化策略，有效維持顆粒結構完整性、縮短鋰離子擴散路徑，解決了超高鎳NCM正極長循環中的晶格缺陷與電化學反應不均一問題。該策略結合了PNCMs優異的鋰離子反應動力學和SNCMs的機械穩定性，破解了當前超高鎳正極材料的難題。成功引入SC92的IBP，既增強結構穩固，又提升鋰離子遷移速率，這通過先進的表征手段得到驗證。IBP - SC92實現了高容量輸出和優異的循環穩定性，在半電池中100圈幾乎無衰減，全電池中1000圈容量保持率達94.5%。本文為高鎳正極材料開發提供了重要思路，對其未來實際應用具有重要意義。
