“畢達哥拉斯杯”是一項廣為人知的科學普及知識。這種酒杯運用了虹吸原理，在給青少年講解虹吸知識時，常被提及，以展示古人的智慧和大自然的奇妙。

畢達哥拉斯（Pythagoras，約公元前580年—前490年）是古希臘思想家、哲學家、數學家，早在公元前五六世紀之交就在多個領域取得了驚人成就，是一位跨界人才?？破疹I(lǐng)域認為，發明利用虹吸原理的杯子是他的成就之一。

然而，“畢達哥拉斯發明虹吸杯”這一說法似乎缺乏可靠的歷史文獻記載。在我國，鮮有人能提供該說法的具體出處；在中文世界里，也難以找到西方相關歷史文獻以及現代科學史研究對這一古老往事的梳理資料。

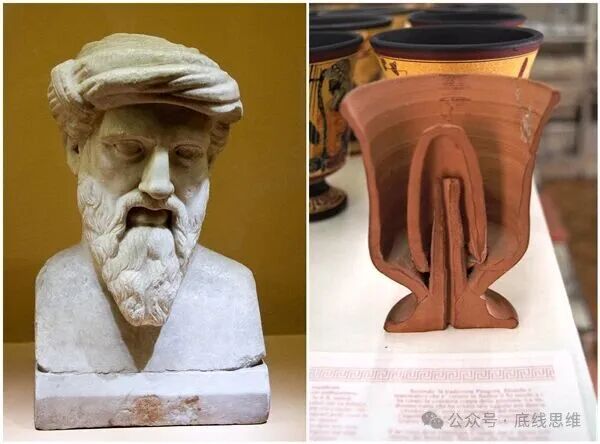

畢達哥拉斯半身像和“畢達哥拉斯杯”的截面

值得注意的是，公元九世紀的一部機械制造專業著作《奇巧機械之書》明確給出了“公道杯”即虹吸杯的制作方式。該書是一部阿拉伯文作品，由巴格達智慧宮成員巴努·穆薩·本·沙克爾三兄弟（以下稱穆薩三兄弟）合著，艾哈邁德為主要作者。上世紀，科學史家唐納德·R.希爾（Donald R. Hill ）經過研究和翻譯，于1979年出版了該書的英譯本——The Book of Ingenious Devices（以下簡稱希爾譯本）。

據希爾在譯本《導讀》中介紹，穆薩三兄弟才華橫溢，他們的機械之書在中世紀的伊斯蘭知識界備受稱贊。當時有三家完整手稿與兩件殘本傳留于世，三部全稿分別存于梵蒂岡（“梵本”）、德國柏林和哥達（“柏本”）、土耳其伊斯坦布爾的托普卡比宮（“托本”）。二十世紀初期，德國學者魏德曼和豪瑟利用梵本和柏本將該書內容譯為德文。希爾發現托本質量最高，于是以托本和梵本為主，柏本和殘本為輔，互相參校，同時參考魏德曼和豪瑟的意見，完成了第一個完整的英文譯本。

希爾以嚴謹?shù)膶W術態度對古作不同版本進行?？焙蛯Ρ?，并將其置于科學史的宏大圖景中考察。他運用現代科學知識對書中每一例進行精細分析，重繪插圖并修正原書圖示。他還通過實驗檢驗該書的一些設計，將研究成果匯總到英譯本里，每則英語譯文后都有細致入微的分析和勘誤。因此，希爾譯本不僅是重要的譯本，更是高水平的學術著作。

《奇巧機械之書》中，第一例設計方案便是虹吸杯，但作為西方科學史學者的希爾，卻根本不知道“畢達哥拉斯發明虹吸杯”一說。

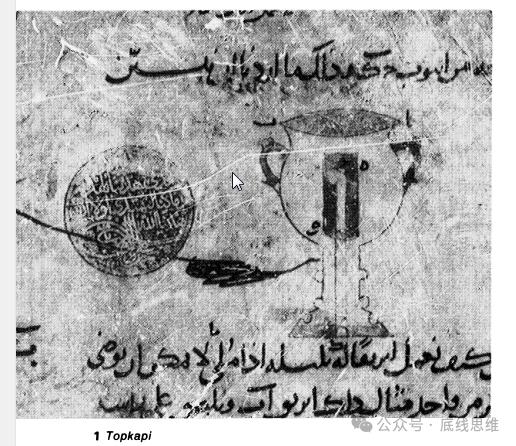

希爾譯本轉載托本中的虹吸杯結構圖

九世紀阿拉伯著作中的虹吸杯

《奇巧機械之書》中第一例內容為：我們要解釋如何制作一支敞口高腳杯（ka's），向杯里倒入一定量的酒水后，再倒下適量的酒或水，杯里酒水就會流光。樣式是在杯ab中豎立一根長管dj，管子末端d焊接到杯下部支足的底面上（d應穿透底面形成透孔，但原文未說明），另一端j高至杯的頂部。然后在該管上固定另一支長管ew，該管套住管jd，頂端e封死，另一端w開口，懸在接近杯底面之處。

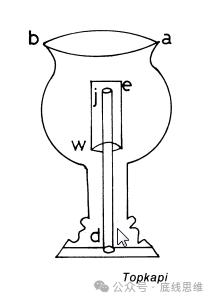

希爾重繪的托本虹吸杯結構圖

由此可知，向杯中倒酒，酒面持續上升，杯內不會有酒液泄漏。直到酒面達到管道jd頂部特定處，再倒下少量液體（一米瑟卡爾，阿拉伯古容量單位），酒就會順著管道jd流動，直至杯里所有液體排光。原因是管道jd的末端d低于管道ew的末端w，液體有向下流動的特性。即向杯ab倒入適量液體使液面達到j(luò)點，再多加一米瑟卡爾的量，杯內液體便會通過管道jd全部流出到杯外。

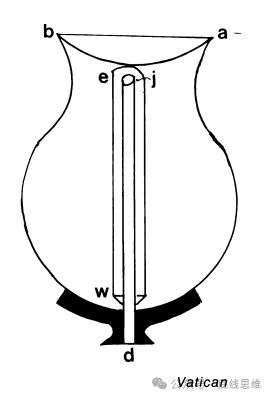

希爾重繪的梵本虹吸杯結構圖

希爾講解道：“這一模型演示了對單頭虹吸管（模式1）的使用。這里也提供了梵本中的線畫圖，其與托本插圖設計不同。梵本里的容器能將液體基本排光，而托本里的容器則會使杯中豎管內最終仍灌滿液體。該容器在阿拉伯原文里稱為ka's——高腳杯或酒杯，文本后來部分提到ka's al - 'adl，意為‘公道杯（the Cup of Equivalence）’，指的就是當前這一模型。不過，翻譯中使用了‘虹吸管’這一現代概念。”

實際上，《奇巧機械之書》中對虹吸管的運用讓希爾十分重視。他在《導言》中指出，書中有一些“模式”，不同方案是對這些模式進行不同組合，再加上其他機關設計，制造出效果不同的模型。希爾單列《模式》一節，羅列了十種模式，逐一出具插圖并詳細講解分析。第一例是單頭虹吸管，第二例是雙頭虹吸管。單頭虹吸管的情況如下：如圖為一支單頭虹吸管，可能有若干銅絲焊接在長管a - cc和長管bd之間使二管相連。長管bd穿透容器f的底面，管與容器底面必須接合嚴密。液體倒入容器，當液面上升至點b時，第一滴水泄落，使空間ad內氣壓降低，足以讓液體持續通過管bd流動，直到液面降至cc處。這種虹吸管與現代馬桶沖水箱中的應用方式相似，不同的是后者通過突然提升覆蓋下管道的鐘形罩來產生真空。

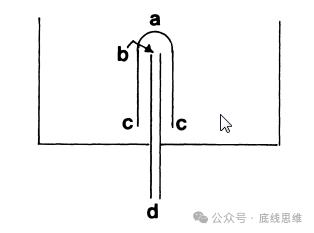

希爾為他所確定的模式1——單頭虹吸器出具的簡圖

希爾用內徑9毫米和30毫米的試管測試該裝置，排水迅速，改變a點與b點之間的距離對運行過程無明顯影響。使用內徑約3毫米的長管作為內管時，排水情況也會發生，有趣的是，細窄管內表面張力會形成一層薄膜，使罩管cc - a內壓力略低于大氣壓，罩管內會留有一管水柱，頂端幾乎到達點b。

在阿拉伯語里，這樣的虹吸管名為ka's al - 'adl ，大致可譯為“公道杯”。'adl有“公平、平衡”之意。觀察雙頭虹吸管時，能更清楚地看到這種意圖。穆薩兄弟常使用常見彎管，也頻繁應用單頭虹吸管。

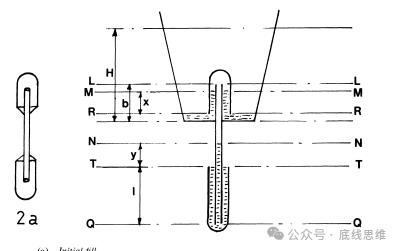

希爾為模式2——雙頭虹吸器出具的簡圖

希爾采用實驗手段測試虹吸杯效果，體現了科學精神。但他在翻譯該書前，沒見過虹吸杯實物，他生活的世界里也沒有這種情趣飲具。所以，對他來說，阿拉伯古書中記載的“公道杯”只是紙面上的描繪，他不得不在同事協助下，用現代材料測試古人的方案是否可行。

希爾花了很多心血研究和復原穆薩三兄弟的虹吸杯模型，但其著作根本沒提到“畢達哥拉斯杯”。希爾的視野涵蓋西方與伊斯蘭的科學領域，但在他的知識世界里，不存在“畢達哥拉斯杯”。

西方科學史專家不知道“畢達哥拉斯杯”

希爾譯本《導讀》中的“《奇巧機械之書》的歷史語境”一節，將該書置于世界圖景中審視。他指出，書中眾多模型不是三兄弟憑空發明的，他們在前人成果基礎上創新。希爾探討了各種可能因素，認為可能有來自中國的影響，但強調古希臘傳統以及希臘化時代的成就才是穆薩兄弟主要的靈感來源，“艾哈邁德有可能獲得的資料是希臘文著作，其中最重要的為斐洛（Philo，公元前30—公元40年，希臘化時期亞歷山大哲學家）的《氣體動力》、希羅（ Hero，公元10 - 70年，希臘化時期亞歷山大數學家、工程師）的《機械》與《氣體動力》，以及一篇歸名為阿基米德的水鐘論文”。希爾的分析謹慎周到，還探討了該書與幾個世紀后歐洲同類型發明之間可能的承接關系。

然而，這部視野開闊、旁征博引的著作中，根本沒提到“畢達哥拉斯杯”。希爾留意古希臘科學與伊斯蘭科學之間的傳承，用列表形式羅列了斐洛、希羅與穆薩三兄弟創意相同的機械模型，第一是單頭虹吸管，第二是兩心壺。即希爾根據西方科學史資料，認為斐洛、希羅掌握了制作虹吸杯和兩心壺的手段乃至原理，但不提畢達哥拉斯。如此說來，虹吸杯倒該稱為“斐洛杯”。

當然，有可能西方科學史中有“畢達哥拉斯杯”的記載，但希爾不學無術、孤陋寡聞才不知道。不過，以希爾這樣的大學者，這種情況不太可能。他還翻譯、研究并出版了另一部阿拉伯語機械學杰作、扎加里的《奇巧機械的知識之書》。如果有傳世的古希臘文獻、拉丁文文獻、阿拉伯語文獻或者中世紀歐洲文獻里保留了畢達哥拉斯杯的記載，不太可能逃過他的法眼。

希爾自豪地表示，他1979年出版的著作是《奇巧機械之書》的英語全本，讓阿拉伯語世界之外的人第一次看到這部古老科學著作的全貌。這意味著，到1979年，西方世界還不存在“畢達哥拉斯發明虹吸杯”的設定。從那以后發生了什么？是有重大考古發現，還是可信的古文獻被發掘出來，揭示了畢達哥拉斯發明虹吸杯的科學往事？或者這一設定是通過其他途徑產生的？

“畢達哥拉斯杯”的說法在我國流傳廣泛，因此，需要科學史學者到西方知識世界去發掘和梳理，搞清楚這一說法記載在哪類文獻里，最早何時出現，通過什么渠道流傳，以確保我們傳遞的是真實的知識。

中式公道杯不僅一路傳承，而且推陳出新

古代中國很早就發現和運用了虹吸原理，東漢的“渴烏”就是明證。

具體到虹吸杯，《奇巧機械之書》成書于九世紀，相當于唐朝中晚期，而我國文獻至晚在宋初就有對虹吸杯的記錄。

陶榖的《清異錄》記載，唐文宗即位后，因宦官專權，靠酗酒打發時光，妃嬪宮女們陪皇帝大量飲酒，很多人受不了。她們賄賂掌事太監，造出藏有虹吸裝置的金酒杯和配套的金質收口承盤（實際是中空小盂）。金盞內斟滿酒，酒水會悄然泄到下面承盤里，旁人察覺不到。宮人們稱金虹吸杯為“神通盞”、金盂式盤為“了事盤”。

考古發現和傳世文物顯示，從宋代以來，歷代都有虹吸杯實物，分散在博物館和私人收藏中。我國學人介紹這種傳統酒具時，普遍稱其為“公道杯”，認為這是中國傳統文化里對虹吸杯的固定稱呼。傳統中也會把這種酒具稱為“平心杯”、“戒盈杯”。如希爾指出，早在九世紀，穆薩兄弟的《奇巧機械之書》就把虹吸杯稱為“公道杯”，‘a(chǎn)dl在阿語里是“公平、平衡”之意。這種跨越千年的巧合，值得關注。

不過，中國傳統公道杯的內部結構與《奇巧機械之書》中阿拉伯人的公道杯不同，中式公道杯采用彎管裝置。

中式公道杯結構與原理示意圖（引自我蘇網《 今日小滿，看古人的“戒盈”與“求闕”》）

同時，中式公道杯還發展出更復雜的設計，為宴會增添情趣。這些現象顯示出文明交流史的復雜與魅力。

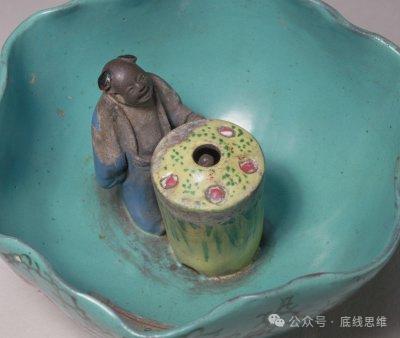

杯內中央是一條中空的黃彩圓柱，一位仙人抵柱而坐。圓柱根部有進水口，內部安有一條活動的紫砂陶質細長浮柱，浮柱是壽星造型。圓柱頂面均勻分布五個紅點，宴會上，這五個紅點分別指向在座的飲酒之人。當酒慢慢倒入杯中，圓柱中的浮柱緩緩上升，露出壽星形象，上升過程中會轉動，壽星面向會變化。停止注酒，壽星面對哪個紅點，對應之人就飲酒。浮柱下部標有刻度，酒越注越多，壽星不斷浮起，最終露出刻度。若此時繼續斟酒，酒就會從仙人身下的小孔處流出杯底。（轉自故宮博物院官網）

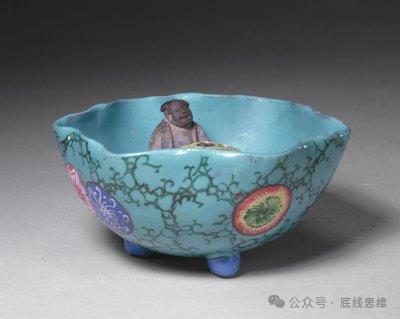

故宮博物院藏清代宜興窯綠地粉彩公道杯側看與俯瞰的狀態。

希爾英譯《奇巧機械之書》是一座寶庫

中國傳統情趣酒具中還有“兩心壺”，如今，陜西耀州窯推出的旅游品組合有倒流壺、公道杯、兩心壺、鳳鳴壺。因《甄嬛傳》里鈕鈷祿·甄嬛用兩心壺完成驚心動魄的行為，兩心壺名聲大噪。

《奇巧機械之書》內恰恰有兩心壺及各種復雜變體。希爾敏銳地注意到這一點，將兩心壺的基本構造列為十項模式之一，在《導讀》里附上插圖詳細介紹。

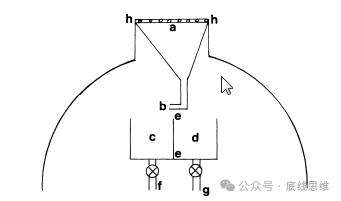

希爾為模式3——兩心壺繪制的結構簡圖

據理解，《奇巧機械之書》里沒有倒流壺，也未應用其原理；書里有能發聲的酒具，但與我國鳳鳴壺采用的手段不同。

由此可見，希爾譯本這部四十多年前的精彩學術著作值得盡快翻譯出中文譯本，它能幫助我們拓展對亞歐非大陸島自古以來機械發展情況的認識，讓我們在研究中國科學史和世界科學史時，有更遼闊的心胸和更廣闊的視野。
