電子發燒友網報道（文 / 吳子鵬）隨著光伏、風電等間歇性電源裝機量大幅增加，電網調峰壓力顯著增大。儲能系統作為平抑功率波動、提高間歇性電源消納率的關鍵手段，需要在功率密度和儲能容量上同步升級。

由于光伏行業已從1000V向1500V直流電壓轉變，這直接促使儲能系統電壓等級與之匹配。1500V儲能系統能與光伏系統完美銜接，可減少變流器使用數量，降低線纜損耗，提升系統整體效率，目前已成為大型儲能電站的主流選擇。在1500V電池儲能系統領域，半導體廠商通過創新功率器件和系統級設計，推出了一系列高可靠性、高效率的參考方案，有助于設計人員快速實現方案落地。

高壓儲能時代的BMS設計挑戰

儲能系統電壓從1000V提升到1500V，并非簡單的參數變化，而是帶來了效率優化和安全保障兩方面的挑戰。

傳統儲能系統存在電池簇并聯環流損耗、系統壽命受最弱電芯性能限制以及設備冗余配置成本高等問題。1500V系統提高電壓等級，可降低系統工作電流，減小線纜截面積，降低布線成本，但對電池管理系統（BMS）提出了更高要求。

在1500V電壓下，系統設計需滿足更高絕緣等級標準，預留更長爬電距離。傳統BMS的采樣與通訊模塊難以適應高壓環境，電池?cái)?shù)據采集要保證高精度和低延遲，否則會影響安全判斷準確性，埋下安全隱患。

此外，電弧檢測誤差和滯后問題突出。在工商業儲能場景中，若接觸器老化、電纜磨損等問題未及時檢測，易導致電弧長時間持續且無法快速切斷，引發安全事故。

TIDA - HVBMS - ESS - PLTFRM

首先介紹德州儀器（TI）的TIDA - HVBMS - ESS - PLTFRM平臺方案，這是一款1500V電網級儲能電池管理系統，有三種針對高壓鋰離子（Li - ion）和磷酸鐵鋰（LiFePO4）電池組的設計方案。該架構整合了三大核心參考設計，分別是電池管理單元（BMU）TIDA - 101279、高壓管理單元（HMU）TIDA - 010272以及電池控制單元（BCU）TIDA - 010253。此設計可實時監控每個電芯的電壓、溫度、總線電壓、并聯電流及絕緣阻抗，保護電池組安全運行。

三塊電路板的連接方式如下：

TIDA - 101279作為BMU，是針對52芯鋰離子（Li - ion）、磷酸鐵鋰（LiFePO4）電池組的全面解決方案，具備電芯溫度傳感和高電芯電壓精度監測功能。它能實時監控每個電芯的電壓和溫度，保護電池包安全；收集的電壓與溫度信息，可通過通用異步收發器（UART）或菊花鏈傳輸至BCU電路板。

TIDA - 010272作為HMU，可監測四個高壓總線輸入信號、一個分流電流與溫度數據，以及電池的絕緣阻抗，確保電池架安全運行；檢測到的高壓數據和絕緣采樣信息，可通過串行外設接口（SPI）或菊花鏈傳輸至BCU。

TIDA - 010253作為BCU，主要負責計算和處理來自HMU與BMU電路板的信號，并提供對外的RS - 485、CAN及以太網通信接口，實現與外部系統的信息交互。

RD - BESS1500BUN

恩智浦（NXP）的RD - BESS1500BUN是一款量產級電池管理系統參考設計。其架構設計遵循IEC61508和IEC60730標準，支持最高1500V電壓等級，適用于公用事業、商業、工業及住宅儲能領域的高壓電池管理解決方案。

RD - BESS1500BUN具有強可擴展性、高安全性和精準測量能力等特點。在可擴展性方面，適配各類應用場景的高壓BMS芯片解決方案，可降低企業開發成本，加快產品上市進程；在安全性方面，系統架構通過預認證，符合IEC61508 SIL 2和IEC60730 Class B標準，滿足多項應用標準對功能安全的要求；在精準測量方面，精確且同步的測量技術能挖掘電池性能潛力，提升系統效率、增強功能穩定性、維護電池健康狀態并優化投資回報。

作為量產級設計，恩智浦RD - BESS1500BUN采用了多款高性能器件，包括電芯控制器6通道鋰離子電池控制器IC MC33772C、18通道鋰離子電池控制器IC（滿足ASIL D等級）MC33774；電池通信IC通用BMS通信TPL收發器及CAN FD網關MC33665A；還有S32K汽車通用MCU S32K3、FS26功能安全系統基礎芯片等。

集成羅姆2kV SiC MOSFETs的模塊

今年5月，SMA Solar Technology AG宣布在其太陽能系統新產品“Sunny Central FLEX”中，采用了內置羅姆（ROHM）新型2kV SiC MOSFETs的賽米控丹佛斯（Semikron Danfoss）功率模塊。

賽米控丹佛斯的SEMITRANS ? 20功率模塊專為大功率和高速開關工況設計，是下一代大型轉換器用功率模塊的代表。內置羅姆2kV SiC器件的SEMITRANS ? 20是SMA Sunny Central FLEX的核心組件。

目前，SEMITRANS ? 20產品系列有兩種版本：SEMITRANS ? 20 TRACTION專為鐵路機車應用設計，提供高運行可靠性；SEMITRANS ? 20 INDUSTRIAL針對風電、太陽能及驅動器應用優化，支持1500V直流電壓的儲能系統應用。

國內廠商的代表產品

基本半導體的1500V/360A SiC模塊BMF360R15E2G3，適用于高壓光儲一體化儲能變流器（PCS），支持1.5kV直流側電壓，150kW滿載工況下效率達98.8%，成本比國外同類產品低40%。

瞻芯電子的1500V SiC驅動芯片IVCR1401與1200V/30mΩ MOSFET IVCS120R030，是面向高性能電力電子應用的碳化硅（SiC）分立器件解決方案。兩者協同工作，可為光伏逆變器、儲能系統、電動汽車及充電樁等對效率、功率密度要求高的場景提供靈活可靠的器件支持。其中，1500V SiC驅動芯片IVCR1401支持1500V母線電壓，VCC供電范圍18 - 35V，可適配高壓系統中SiC MOSFET與IGBT的驅動需求。

結語

從行業發展來看，1500V電池儲能系統的興起并非偶然，它是光伏電壓等級升級的適配產物，也是解決電網調峰壓力、提高間歇性電源消納率的關鍵。與1000V系統相比，1500V架構降低電流，減少線纜損耗和變流器需求，提升系統效率，但也帶來諸多挑戰，如BMS絕緣等級適配、采樣精度提高、電弧檢測優化，以及功率器件耐壓性能和開關效率升級等。

這些參考設計的價值不僅在于解決1500V儲能的技術難題，滿足高壓環境下的安全和可靠性要求，通過集成化、模塊化設計降低企業開發成本、加快產品上市進程；更在于推動1500V儲能從“概念”走向“規?；涞亍保瑸榇笮凸夥L(fēng)電電站配套儲能系統提供高效、成熟的技術路徑。

更多熱點文章閱讀

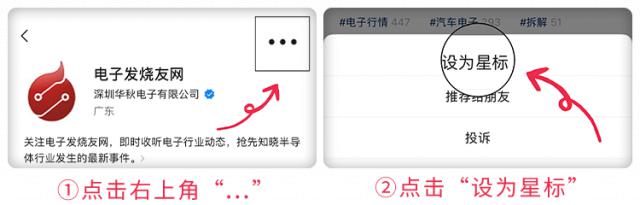

點擊關注 星標我們
