刻蝕技術是半導體制造的核心工藝，負責將光刻膠圖形精準轉移到晶圓表面薄膜。隨著芯片制程邁入 5nm、3nm 及以下，F(xiàn)inFET、GAA 等三維器件結構普及，刻蝕技術的復雜性和重要性愈發突出。誰掌握先進刻蝕技術并構建有效專利壁壘，就能在全球半導體產業鏈占據戰略高地。本文將從核心技術路徑入手，分析中美日三國刻蝕設備領域的產業格局與專利布局。

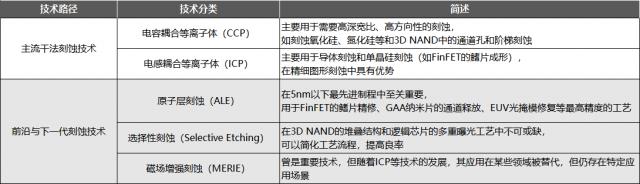

刻蝕工藝主要分濕法刻蝕和干法刻蝕。隨著半導體制造向 7nm 及更先進節點發展，芯片集成度提高、器件結構復雜，對刻蝕工藝精度、選擇性和一致性要求空前提高。在此趨勢下，干法刻蝕憑借技術適配性和工藝控制能力，在邏輯芯片、存儲芯片等高端制程中占主導地位，成為推動半導體技術迭代的關鍵工藝。

在全球競爭中，美國是刻蝕設備技術和專利的引領者。應用材料和泛林集團在美國、歐洲、中國、日本、韓國等核心產區構建了龐大且優質的專利矩陣。應用材料在 CCP 與 ICP 技術路線實力強勁，產品線全面，在導體刻蝕和介質刻蝕領域領先；泛林集團在 CCP 技術的高深寬比刻蝕方面占據絕對優勢，其設備是 3D NAND 制造的核心，是該領域的關鍵企業。

日本東京電子是全球第三大刻蝕設備供應商，在 CCP 和 ICP 領域競爭力強，在介質刻蝕領域與美國企業相當。與美國企業追求全面專利壓制不同，東京電子專利布局更重深度，在特定介質材料刻蝕工藝、反應器內部件設計等優勢領域構建了堅固專利壁壘，這些專利與 3D NAND、DRAM 等器件制造工藝緊密結合，實用性強。

中國刻蝕設備產業專利申請量近年爆發式增長，但在等離子體源基礎原理、核心材料、關鍵子系統等方面的基礎原創專利較少，專利組合深度和廣度與美國差距明顯，這也體現在設備廠商技術定位和市場策略上。

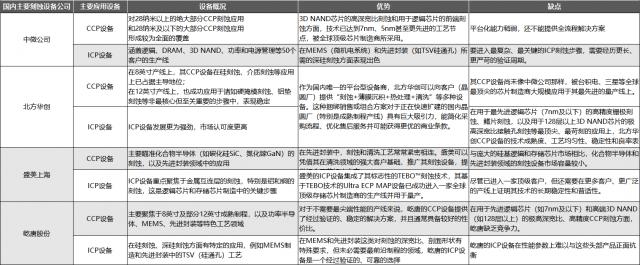

中國刻蝕設備企業差異化發展格局

中國刻蝕設備企業形成了差異化發展格局。中微公司是技術突破的領軍者，其 CCP 設備覆蓋 28 納米以上大部分應用，在 28 納米及以下節點有重要進展。在 3D NAND 芯片高深寬比刻蝕和邏輯芯片前端刻蝕方面，技術達 7nm、5nm 等先進節點，被全球頂級芯片制造商采用。但平臺化能力弱，不能提供全流程解決方案。其 ICP 設備進入 50 條客戶生產線，在 MEMS 和先進封裝深硅刻蝕領域表現好，但進入最復雜關鍵工藝步驟需更嚴苛驗證。

北方華創作為平臺型企業，有差異化競爭優勢。能為晶圓廠提供“刻蝕 + 薄膜沉積 + 熱處理 + 清洗”等設備組合方案，對國內快速擴建的晶圓廠有吸引力。其 CCP 設備在 8 英寸產線硅刻蝕、介質刻蝕應用中占主導，在 12 英寸產線用于硬掩?？涛g、鋁墊刻蝕等關鍵非核心步驟。ICP 設備發展勢頭強，市場認可度提升。但在最先進邏輯芯片制造和 128 層以上 3D NAND 芯片極高深寬比接觸孔刻蝕等尖端應用領域，技術成熟度、工藝均勻性和穩定性有待提高，未進入全球頂尖芯片制造商最先進量產線。

盛美上海走特色化發展道路。其 CCP 設備聚焦化合物半導體和先進封裝領域，憑借清洗設備客戶基礎，提供刻蝕與清洗組合工藝解決方案。雖化合物半導體和先進封裝市場規模有限，但其 ICP 設備集成獨特 TEBO ?刻蝕技術取得突破，Ultra ECP MAP 設備進入全球頂級存儲芯片制造商生產線量產。不過，該技術需在更多客戶和產線證明長期穩定性和普適性。

屹唐股份在成熟制程和特色工藝領域有重要地位。其 CCP 和 ICP 設備為不需要最尖端性能的產線提供驗證過的、穩定可靠且性?xún)r(jià)比高的解決方案，主要服務 8 英寸及部分 12 英寸成熟制程，以及功率半導體、MEMS、先進封裝等特色工藝領域。但 ICP 設備性能參數難與頭部企業產品競爭。

刻蝕設備核心演進方向

基于全球半導體技術趨勢和廠商戰略布局，刻蝕設備未來向兩個核心方向發展。

一是平臺化布局成必然。芯片制造商希望減少供應商、簡化供應鏈管理，傾向“交鑰匙”解決方案合作伙伴。應用材料的“ Endura ”平臺將 PVD、CVD、刻蝕、表面處理等工藝集成在單一真空環境。北方華創憑借廣泛產品線有平臺化優勢；中微公司通過投資合作向“刻蝕 + 薄膜沉積”復合目標邁進。未來，平臺化是競爭關鍵，將是平臺與平臺、生態系統與生態系統的競爭。

二是原子級制造是趨勢。芯片結構從納米到原子尺度、從二維到三維，從 FinFET 到 GAA 再到未來 CFET，對刻蝕技術要求極高。新型二維材料、金屬柵、High - K 介質等新材料引入，要求刻蝕技術實現原子級選擇性，刻蝕設備將成“原子級手術”精密儀器。

中微公司在尖端刻蝕技術研發投入大、進展快，聚焦高難度技術難關。其 CCP 和 ICP 設備在 5 納米、3 納米及以下工藝攻克高深寬比接觸孔刻蝕、柵極刻蝕以及 GAA 結構中納米片溝道釋放刻蝕等關鍵步驟，將原子層刻蝕（ALE）列為核心研發方向。

北方華創采取不同技術策略，發揮平臺化優勢，在多關鍵領域同步推進。雖在 7nm 以下邏輯節點稍滯后，但在功率半導體和 MEMS 傳感器等特色工藝領域，刻蝕設備精度達國際先進水平。同時，也積極研發 ALE 等先進技術，憑借資金和國家項目支持，在原子級制造方向持續投入和跟進。

總體而言，中國刻蝕設備產業多元化、差異化發展，各細分領域進展顯著。隨著平臺化布局和原子級制造趨勢推進，全球刻蝕設備市場競爭格局將持續變化，中國企業技術突破和戰略選擇將更重要。
