Android ImageView 四個角自定義角度，以及角度的變換
2023-04-12
背景：
在正常開發過程中，我們經常會發現一些圖片有各種各樣的顯示，有圓角、直角、圓形、不規則圖形等?比較常見的是圓形，還有圓角。今天我們將講述圓角、四個角不同度數以及通過圓角巧妙變成圓形
1.如果大家不熟悉圓形或者path的以及canvas.clipPath，可以參考我的一篇文章：圓形頭像
2.今天我們依舊通過Canvas的畫布剪切來完成，有所不同的是，這次的path不是一個圓，而是在矩形中畫圓addRoundRect
廢話不多說：直接上代碼
public class MyRoundJiaoImageView extends AppCompatImageView {
private int leftTopRadius;
private int rightTopRadius;
private int leftBottomRadius;
private int rightBottomRadius;
private int allRadius;
public MyRoundJiaoImageView(Context context) {
super(context);
}
public MyRoundJiaoImageView(Context context, AttributeSet attrs) {
super(context, attrs);
initAtter(context, attrs);
}
private void initAtter(Context context, AttributeSet attrs) {
TypedArray typed = context.obtainStyledAttributes(attrs, R.styleable.roundRadion);
if (typed == null)
return;
leftTopRadius = typed.getInt(R.styleable.roundRadion_mleftTopRadius, 0);
rightTopRadius = typed.getInt(R.styleable.roundRadion_mrightRadius, 0);
leftBottomRadius = typed.getInt(R.styleable.roundRadion_mleftButtomRadius, 0);
rightBottomRadius = typed.getInt(R.styleable.roundRadion_mrightButtomRadius, 0);
allRadius = typed.getInt(R.styleable.roundRadion_allRadius, 0);
typed.recycle();
}
@Override
protected void onDraw(Canvas canvas) {
int width = getMeasuredWidth();
int height = getMeasuredHeight();
Path path = new Path();
/*向路徑中添加圓角矩形。radii數組定義圓角矩形的四個圓角的x,y半徑。radii長度必須為8*/
if (allRadius > 0) {
float rids[] = {allRadius, allRadius, allRadius, allRadius, allRadius, allRadius, allRadius, allRadius};
path.addRoundRect(new RectF(0, 0, width, height), rids, Path.Direction.CW);
} else {
float rids[] = {leftTopRadius, leftTopRadius, rightTopRadius, rightTopRadius, leftBottomRadius, leftBottomRadius, rightBottomRadius, rightBottomRadius};
path.addRoundRect(new RectF(0, 0, width, height), rids, Path.Direction.CW);
}
canvas.clipPath(path);
super.onDraw(canvas);
}
public void setAllRadius(int allRadius) {
this.allRadius = allRadius;
invalidate();
}
}講解：
如果對畫布的操作，需要在onDraw的super之前完成，否則將不會生效
1.我們這邊是通過自定義圓角角度，如何自定義參數，可參考Android View自定義參數declare-styleable介紹與使用
參數如下：

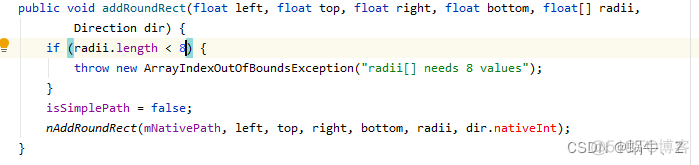

2.path的addRoundRect的使用
public void addRoundRect(RectF rect, float[] radii, Direction dir)
RectF :矩形的范圍
radii：四個角的角度參數，正常需要8個值，因為我們知道一個角確定下來需要兩個角度的坐標
所以這個數組正常就是：
float rids[] = {leftTopRadius, leftTopRadius, rightTopRadius, rightTopRadius, leftBottomRadius, leftBottomRadius, rightBottomRadius, rightBottomRadius};

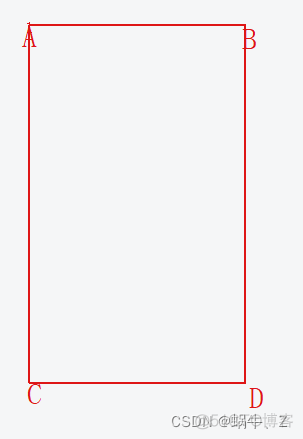

A.(leftTopRadius, leftTopRadius)
B(rightTopRadius, rightTopRadius)
C(leftBottomRadius, leftBottomRadius)
D(rightBottomRadius, rightBottomRadius)
坐標里面的值需一樣，否則開角不同，會導致不生效
Direction ：繪制的方向
3.只要我們path路徑準備好，canvs繪制路徑即可。
說明：

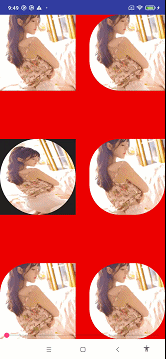

1.這種剪切是支持不同角的角度值剪切，但是，圖片的畫布只是針對前景色，也就是ImageView的drawable或者src的部分，背景大小還是原來的尺寸，接下來我們將會用一組動畫說明。
2.當角度都是360度的時候，這個圖片就是圓形，我們常見的頭像做法。這種剪切方法可以剪切出任意效果，只要我們path繪制的夠完美。
