場景

客戶投訴有問題，于是研發測試運維開始投入定位和分析問題。

A 研發去查日志，但是線上機器好多，一臺一臺的看， 日志文件太大，網速又慢，只能干等......

B 研發同學覺得數據庫可能有問題，但是自己又不能直接操作數據庫，只能找DBA，但是DBA正好不在......

C 運維同學更頭大，一邊要應付研發和測試的各種問題，一邊還要自己查機器CPU、內存、io、網絡、程序 狀態，而且還那么多機器

解決方案

這種情況就需要一套“立體化、自動化、可視化的監控”，具體實現如下:
1、立體化

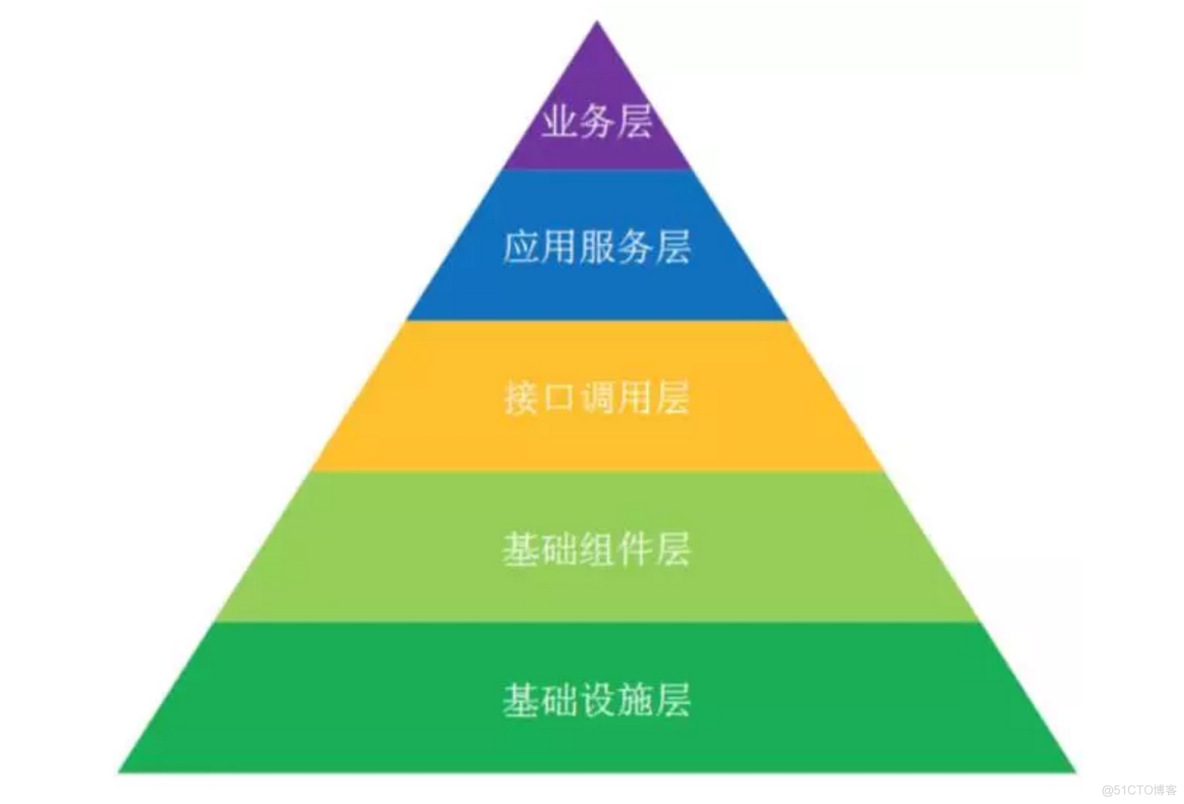

將故障分析和定位時涉及的所有的相關信息都要監控起來，共分為5層

（1）業務層

收集和分析業務層的訪問量、成功率等指標，例如當系統被刷的時候，業務層能夠一目了然的看出訪問量 會增加很多。

（2）應用服務層

以URI為維度的分析，可以看到某個URI的訪問量、HTTP響應碼分布、HTTP響應時間等指標

應用服務層與業務層并不是一一對應的關系，一個業務可能對應多個應用服務層的URI，一個URI也可能對應多個業務層的業務

（3）接口調用層

接口調用層指的是系統依賴的外部系統接口，收集的信息包括訪問情況，包括時延、錯誤碼、次數等，當外部系統故障導致我們的業務故障時，通過接口調用層就能夠快速的定位具體問題

（4）基礎組件層

基礎組件層指系統依賴的底層組件，例如容器、數據庫、緩存、消息隊列

不同的組件收集的信息不一樣，例如數據庫MySQL的監控指標包括連接數、請求數、查詢行數、更新行數等，而緩存包括 使用率、踢出率、命中率等

（5）基礎設施層

基礎設施層指操作系統狀態、網絡狀態，收集的信息，包括cpu使用率、內存使用率、網卡流量、連接數等

2、自動化

不要再由人工去分析日志或者執行命令了，而是由程序自動完成這些動作

當故障定位的時候需要這些信息時，可以立即看到，節省故障定位時間

為此我們開發了一套數據收集和分析系統，這套系統可以從其它各個系統(包括業務系統、運維系統等)獲取并分析數據，例如日志數據、狀態數據等

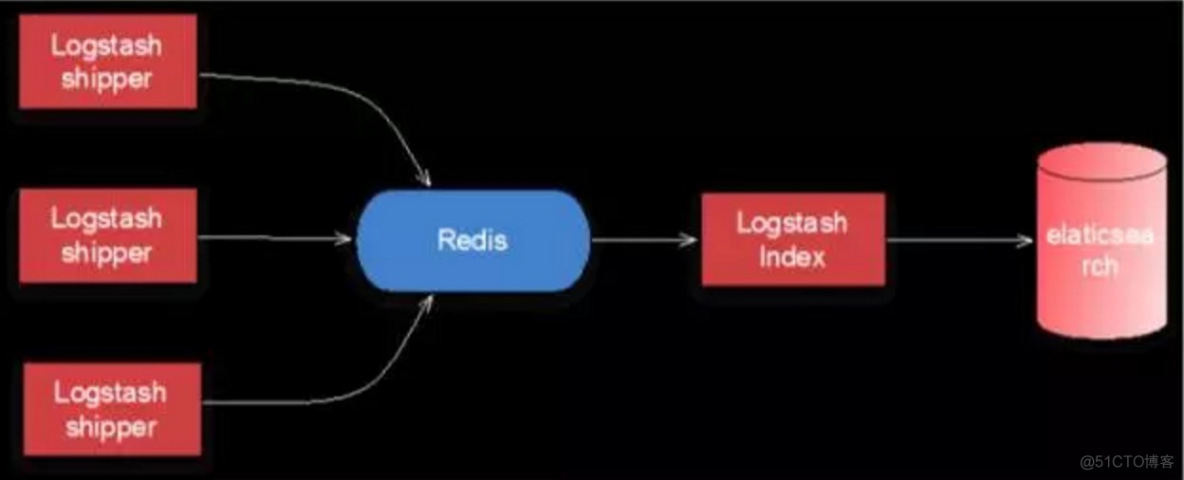

數據自動化收集和分析系統的結構如下:

Logstash用于采集日志，redis用于緩存日志，elasticsearch用于存儲和分析日志

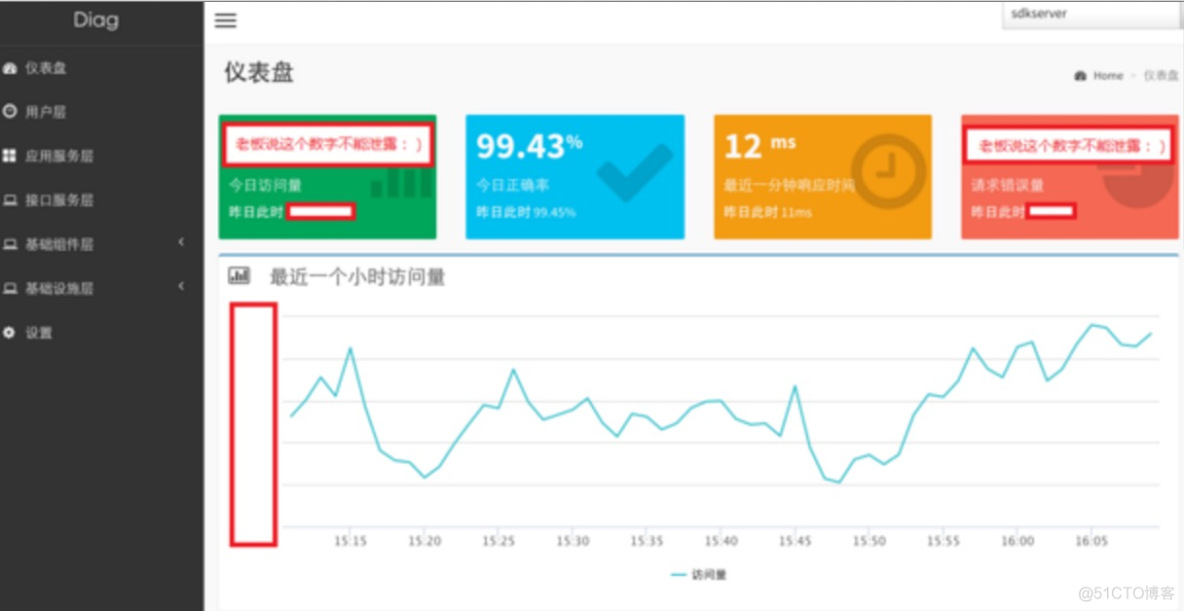

3、可視化

故障定位所需要的信息能夠通過圖表和數字直觀的展示出來

有了自動化的收集和分析作為基礎，可視化只需要將數據做成圖表展示即可

除此以外，同比、環比這類數據也可以通過系統直觀的展示出來，方便快速判斷問題所在

內容整理自"面向業務的立體化高可用架構設計"
作者李運華 阿里資深工程師
