人工智能的火熱，除了推動GPU的大紅大紫外，HBM這幾年背后的重要存儲系統也沖上了輿論的漩渦。最近，SK Hynix和三星的表現和行動表明，HBM在未來取得了巨大的成就。

根據路透社的報道，HBM 當前，芯片占據了通用內存市場 去年的比例是15%， 8%。SK 海力士在 HBM 由于生成式式，市場占有最大的市場份額 AI 熱潮刺激正確 Nvidia GPU 這個市場的需求急劇增加。這是占據 AI GPU 市場 80% 份額的 Nvidia 的 HBM3 唯一的內存供應商， 3 最新一代的量產月份開始量產。 HBM3E。在美光、三星等競爭供應商的發展中， HBM 為了阻止商品 SK 主導市場的海力士。

而且圍繞HBM，廠商也各有各的招數。除對現有技術進行深度培育外，還圍繞未來的HBM。 4.悄悄吹響攻擊號角。另外，解釋一下，因為作者沒有找到更多關于HBM技術的介紹，所以本文沒有提到他在HBM技術上的前景和分享，希望大家能補充一下。

堅持MR的SK海力士-MUF

據SK 據hynix介紹，目前，封裝技術已經超越了傳統的“連接芯片電氣，保護芯片免受外界沖擊”的功能，但它已經成為實現差異化產品特性的重要技術。HBMSK海力士采用硅通孔技術（TSV：Through Silicon Via）、在批量回流模制底部添加充充充充充（MR-MUF：Mass Reflow-Molded Underfill）作為核心技術，先進的封裝工藝贏得了卓越的市場聲譽。

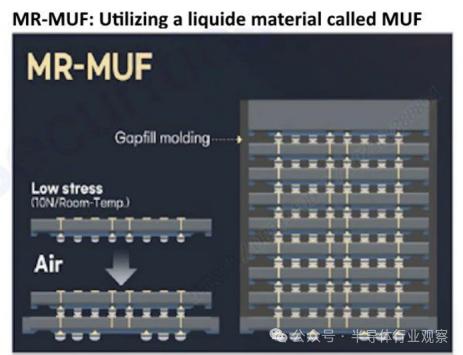

TSV技術在MR-MUF中很常見，批量回流焊接（MR）它是一種通過融化堆疊芯片之間的沉孔，使芯片相互連接的技術。在模塑底部添加充電（MUF）它是一種技術，可以在堆疊的芯片之間添加保護材料，從而提高耐久性和散熱性。使用MR-MUF，可以同時封裝多層 DRAM。

具體而言，從技術過程來看， DRAM 下面是連接芯片鉛基的“沉孔”。MR 該技術涉及加熱和熔化所有這些沉孔進行焊接。連接完所有 DRAM 之后，下一步將被稱為 MUF 保護芯片的過程。注入具有優異散熱性能的環氧密封膠，填充芯片間的縫隙，并將其封裝。接著通過加熱和加壓使零件變硬，從而完成。 HBM。

SK海力士將這個過程描述為“將熱量均勻地施加到烤箱中，并將所有芯片一次粘合，使其穩定高效。

SK最近的一個博客 Hynix高管表示，SK海力士致力于開發‘代表性存儲產品’，以滿足客戶對性能、功能、尺寸、形狀和功能的差異化需求，以滿足AI時代的需要。為實現這一目標，公司正在推動TSV和MR-MUF的技術發展，這些技術在HBM性能中起著關鍵作用。

值得注意的是，雖然MR-MUF被廣泛使用，但我們必須承認，MR-MUF 具有易翹曲、造成晶圓末端彎曲、空洞現象(即某些區域保護材料分布不均勻)也會對其進行處理 MR-MUF 穩定性產生不利影響等問題。但SK Hynix表示，與HBM開發初期相比，它們成功地減少了翹曲現象，目前我們正在開發技術來克服這個問題。下一步，選擇將聚焦于減少間隙。

SK Hynix高管強調，該公司旨在完成“超越HBM的封裝技術”任務。正如他所說，在短期內，我們的主要目標是擴大在韓國的生產能力，以滿足HBM市場的需求。同時，我們應該充分利用世界各地的生產基地，實現利益最大化。從長遠來看，我們的目標是保證先進的封裝技術的開發和創新，就像MR-MUF技術目前是HBM的核心技術一樣。

此外，SK Hynix也致力于芯粒。（Chiplet）及混和鍵合（Hybrid bonding）為了支持半導體存儲器與邏輯芯片之間的異構集成，促進新型半導體的發展，等待下一代先進封裝技術的發展。之中，Hybrid bonding也被認為是HBM封裝的另一個新選擇。但是根據之前的計劃不同，SK海力士將在HBM為下一代做準備。 四中繼續選用尖端封裝技術MR-MUF?；旌湘I合技術作為替代方案產生的預測，由于 HBM 放寬標準，慢慢介紹。

最近的一次技術會議上，SK Hynix分享說，下一代封裝技術正朝著存儲器、邏輯和控制器相結合的方向發展，比如2.5D，同時，SK海力士也使用這些技術。 HBM 更加穩健。

談到HBM的未來，SK Hynix認為，市場將更加系統化(Specialized)和定制化(Customized)為了滿足客戶的需求，商品。他強調，對于新一代HBM來說，卓越的性能是基本條件，同時必須具備滿足不同客戶特定需求、超越傳統存儲特性的優勢。

此外，SK 早些時候，海力士公司還與臺積電合作 (TSMC) 簽署諒解備忘錄 (MoU)，與下一代合作開發 HBM，并且通過先進的封裝技術增強邏輯和 HBM 集成。

通過這一舉措，公司計劃繼續開發 HBM4，即 HBM 第六代商品系列，預計將于 2026 2008年開始量產。

SK海力士表示，AI存儲領域的全球領導者與臺積電的合作將為HBM技術帶來更多的創新。此次合作有望通過產品設計、代工和內存提供商之間的三面合作，實現內存性能的突破。

兩家公司將首先致力于升級安裝。 HBM 基本芯片性能封裝底部。HBM 制作方法是核心 DRAM 采用芯片堆疊 TSV(硅通孔)技術的基本芯片，并且使用 TSV 將 DRAM 在堆棧中，固定數量的層直接連接到 TSV 形成關鍵芯片 HBM 封裝。底部的基礎芯片連接到控制 HBM 的 GPU。

SK海力士使用專有技術制造高達HBM3E的基礎芯片，但為了將附加功能封裝在有限的空間內，計劃在HBM4基礎芯片上選擇臺積電的先進邏輯技術。這也有助于 SK 定制海力士生產 HBM，滿足客戶對性能和效果的普遍需求。

同時，SK海力士和臺積電也同意與SK海力士的HBM和臺積電的CoWoS(基板上的晶圓芯片)技術進行合作，以滿足常見客戶對HBM的需求。

SK 海力士總裁兼 AI Justinn基礎設施負責人 Kim說:“我們希望與臺積電建立強大的戰略伙伴關系，以幫助我們加快與客戶的開放合作，開發行業內最好的性能。 “HBM4?！薄巴ㄟ^這次合作，我們將進一步鞏固作為整體人工智能內存提供商的市場領導地位，通過增強定制內存平臺領域的競爭力?！?/p>

多年來，臺積電和 SK 海力士建立了穩定的戰略伙伴關系。我們共同努力，整合最先進的邏輯和最先進的邏輯 HBM，提供世界領先的人工智能解決方案 。"臺積電的Kevin “展望下一代，Zhang?！?HBM4，我們相信，我們將繼續密切合作，為我們的共同客戶提供最佳的集成解決方案，創造新的人工智能創新。

三星考慮混合鍵合

和SK 不像Hynix，三星使用的TC在HBM封裝上是不同的。-NCF（thermal compression with non-conductive film），即非導電膜熱壓縮。

就技術而言，這是一種不同于MR-MUF的技術。每一次堆疊芯片時，都要在每一層之間放置一層不導電的粘合膜。這種薄膜是一種聚合物材料，用來保護芯片彼此絕緣，保護節點免受碰撞。隨著三星的發展，三星越來越少 NCF 材料厚度，將 12 層第五代 HBM3E 厚度降到 7 μm (μm)。該公司表示:“這種方法的優點是可以隨著層數的增加和芯片厚度的減小而最大限度地減少翹曲，使其更適合構建更高的堆棧?！?/p>

根據三星的介紹，TC NCF方法在堆疊更高層次方面具有優勢。但是對這種技術來說，提高熱量和壓力是其成功的關鍵。所以據報道，為了進一步提高其標新，三星之前正在與設備制造商進行討論。面臨SK海力士的競爭，三星電子在全公司范圍內集中力量，并于2月宣布“Advanced TC-NCF”技術。這種技術可以減少 TC-NCF 過程中需要薄膜的厚度，進而保證薄膜的厚度。 HBM 在增加半導體層數的同時非常高。

另外，有消息稱，三星的TC NCF的良率不如SK hynix，所以三星電子考慮在穿硅電極中引入MUF材料（TSV）工藝中。報告指出，三星還從日本購買了硬化(成型)設備，可使這類MUF變硬。補充一下，在第二代HBM之前，SK海力士也使用了NCFM。 ，但是從第三代(HBM22E）開始使用MUF(特別是MRF)-MUF）。分析人士甚至認為，MUF是SK海力士能夠在HBM市場脫穎而出的原因，這就是為什么有消息稱三星也在尋找開發和引進這項技術。一位熟悉三星情況的半導體行業高管表示，“據我所知，三星正在研究的。 MUF 材料和 SK 海力士的技術也不一樣。

之后，三星對此傳言并指出，該公司將繼續在TC工作。 在NCF上發力。三星甚至在日前的一個博客中分享了他們對未來的看法。

三星強調，當被問及為什么公司目前的HBM如此與眾不同時，該公司正在AdvancedTCed中 NCF上的觀點是不可或缺的。三星方面繼續說，HBM 選用 DRAM 垂直堆疊芯片(例如 8H 和 為了提高容量和帶寬，12H。但是，不同的一代 HBM 全部遵循預定的整體厚度。在這種限制下，隨著附加層的堆疊，負責數據存儲的關鍵裸片不可避免地會變薄，這可能會給組裝帶來挑戰，導致芯片翹曲或破裂，熱阻增加。

對三星來說，HBM 三星擁有完善的高密度堆疊芯片控制技術，主要受芯片間隔的影響，降低芯片間NCF材料厚度，利用熱壓縮技術使芯片更加緊密。這是行業內最小的創新方法。 7 μm (um) 芯片間隔。另外，在芯片鍵合過程中，三星策略性地制定了需要數據傳輸?shù)男〕量缀蜕崽貏e重要的大沉孔。這樣提高了排熱和產量。另外，在有限的封裝尺寸內，應用生產工藝最小化單個封裝尺寸。 DRAM 芯片尺寸，保證了優良的量產能力和可靠性，從而提供了顯著的競爭優勢。

與此同時，三星也提到，業界越來越意識到，處理器和內存公司不足以釋放自己的獨立努力來提高自己的產品。 AGI 創新是時代所需要的。所以，“定制” HBM“成為一種趨勢，這也代表了實現處理器與內存協同優化以加速這一趨勢的第一步。所以，三星在內存、代工、系統LSI、先進封裝等方面都有綜合能力。另外，三星也是下一代。 HBM 成立了一個特殊的團隊，利用公司前所未有的能力，我們致力于在未來的塑造上做出重大改變。

三星在談到未來的計劃時表示，HBM 市場還處于起步階段，預計會迅速發生變化。公司的戰略是通過預測市場發展，提前積極規劃和開發必要的產品來保持領先水平。隨著 HBM 隨著市場的成熟，三星預計三大變化將重塑行業：

第一，“細分”。是的 HBM 在早期階段，硬件需要多功能。但是，隨著服務圍繞殺手級應用的不斷發展，硬件基礎設施不可避免地會優化每一項特定服務。為應對這一趨勢，三星將提供一系列封裝選項(8H、12H 和 16H)與基礎芯片相結合，對核心芯片進行標準化。

其次，處理器和內存之間的協同優化需要更高水平的定制。為了應對這一挑戰，三星將利用創建平臺最大限度地利用它 HBM 通過擴大我們的生態系統戰略伙伴關系，解決方案中的通用設計元素，并制定一個高效的系統，以滿足定制要求。

三是為克服“電源墻”，處理器與內存之間的距離將變得更近。首先是創新 HBM4 顯然，它在其基本芯片中采用了邏輯處理技術。其次，隨著當前的創新， 2.5D 到 3D HBM 結構的變化發生了，而第三次創新涉及集成 DRAM 單元與邏輯，這就是設計 HBM-PIM 的方法。三星為了把這些創新變成現實，在積極規劃和準備推動市場的同時，也開始與客戶和合作伙伴進行討論。

三星強調，隨之而來 HBM 作為生成式 AI 不可否認的是，許多用戶和數據中心正在迅速選擇最優化內存解決方案的地位。但是，確保人工智能服務不間斷尤為重要。，即便是有缺陷的芯片也會產生災難性的影響。因此，保證 HBM 質量設計與檢測技術勢在必行。另外，開發可以進一步降低功耗，提高系統能效。 HBM 設計結構也很重要。

所以三星計劃將16H技術融入下一代HBM4，針對高溫環境優化的NCF組裝技術和尖端生產工藝。根據三星的計劃，HBM 樣品將于2025年生產。

然而，三星副總裁 Kim Dae-woo 早些時候，三星在韓國的一次會議上表示，三星正在考慮進入HBM。 4應用混合鍵合或NCF，并于2026年開始量產?；旌湘I合更有優勢，因為它可以緊湊地添加更多的堆疊，而無需使用添加沉孔連接硅通孔。 (TSV)。運用相同的技術，HBM 上面的核心芯片 DRAM 還能變得更厚。

Kim 也強調，在多 8 個堆疊時，MR-生產效率比MUF TC-NCF 更高，但是一旦達到堆疊， 12 一個或多個，后者會有更多的優勢。副總裁還指出，當時 HBM4 在推出時，定制請求有望增加。他補充說，緩沖芯片將成為邏輯芯片，所以芯片可以來自三星或臺積電。

還有報道指出，英偉達還將選擇三星技術，制作HBM封裝，這對這個韓國巨頭來說，是另一個好消息。

最新的臺積電封裝技術幫助戰斗

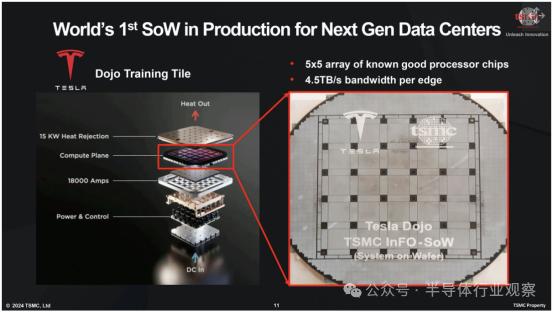

該公司在北美技術研討會上推出了下一代晶圓系統平臺——CoW-SoW——這個平臺將實現晶圓級設計。 3D 集成。這項技術是基于臺積電的 2020 年推出的 InFO_SoW 在晶圓級系統集成技術的基礎上，該技術可以構建晶圓級邏輯Cpu。到目前為止，只有特斯拉在其中。 Dojo 該技術在超級計算機中得到了應用，臺積電表示該計算機已經投入生產。

即將推出的 CoW-SoW 臺積電將在其晶圓系統平臺上合并兩種封裝方式?！狪nFO_SoW 集成芯片系統 (SoIC)。使用晶圓上芯片 (CoW) 該方法可以將存儲器或邏輯直接堆疊在晶圓上系統上。預計2027年將實現新的CoW_SoW技術的大規模生產，但是實際產品何時上市還有待觀察。

據悉，臺積電的CoW-SoW致力于將晶圓級Cpu與HBM4內存融為一體。下一代內存堆棧將采用 2048 位置接口，這使得將 HBM4 在邏輯芯片頂部直接集成是可能的。與此同時，將額外的想法堆積在晶圓級Cpu上，以優化成本也是有意義的。

臺積電業務開發副總裁Kevin:“因此，在未來，我們的客戶將使用晶圓級集成[允許]來整合更多的邏輯和存儲器。 Zhang說?！癝oW 不再是虛構的；我們已經與客戶合作生產了一些已經到位的商品。在我們看來，通過使用我們先進的晶圓集成技術，我們可以為客戶提供至關重要的產品，使他們能夠繼續提高能力，為他們的人工智能集群或[超級計算機]引入更多的計算和節能計算?！?/p>

一般而言，晶圓級Cpu(即晶圓級Cpu Cerebras 的 WSE），尤其是基于 InFO_SoW 處理器可以提供顯著的性能和效率優勢，包括高帶寬和低延遲的關鍵到核心通信、低功率傳輸網絡阻抗和高能效率。這種Cpu作為額外的優勢，也有額外冗余的“額外”核心模式。

然而，InFO_SoW技術有一定的局限性。例如，使用這種方法制造的晶圓級Cpu完全依賴于電影上的存儲器，這可能不能滿足未來人工智能的需求(但目前很好)。CoW-SoW 這一問題將得到解決，因為它將被允許。 HBM4 把它放在這種晶圓上。此外，InFO選擇單節點加工的SoW晶圓，該節點不支持3D堆疊，而CoW-SoW商品則支持3D堆疊。

參考鏈接

https://news.skhynix.com.cn/top-team-insights-motto-of-package-and-technology-head-woojin-choi/

https://semiconductor.samsung.com/news-events/tech-blog/the-perfect-harmony-created-by-samsung-hbm-powering-the-ai-era/

https://www.tomshardware.com/tech-industry/tsmc-to-go-3d-with-wafer-sized-processors-cow-sow-system-on-wafer-technology-allows-3d-stacking-for-the-worlds-largest-chips

https://www.eetasia.com/sk-hynix-and-tsmc-ink-mou-on-hbm-technology/
