海天一色，碧波萬頃

山東省青島膠州灣

115米以下的海平面

由中鐵、中鐵、中鐵、中國交建承建

第二海底隧道青島膠州灣

全速推進

它是世界上最大的水下隧道建設規模。

海底公路隧道長度最長。

超級工程施工在隧道領域的復雜程度最高。

這是深埋在海底下的

不要打擾海底的生物

同時也不會打擾通過的船只

只有洞口露出地面

因?yàn)椤翱床灰姟?/p>

許多人穿梭時

不清楚已深入海底

而且這個“看不見”的超級工程

這背后隱藏著巨大的世界級難題…

硬碰“硬”，用鉆爆法“智服”花崗巖

第二海底公路隧道青島膠州灣

17.48公里長的主線總長

隧道長度為14.37公里(水段9.95公里)

隧道主隧道采用雙洞雙向六車道主隧道

加上中間服務隧道的布置方式

海平面最深點距115米

設計時速80公里

公共汽車，卡車可以通過

具有超特長隧道通風防災

大斷面隧道穿越大規模斷裂

超大直徑盾構與鉆爆隧道海內對接

超大直徑盾構承受極高水壓等難題

技術難度已達到國際水平

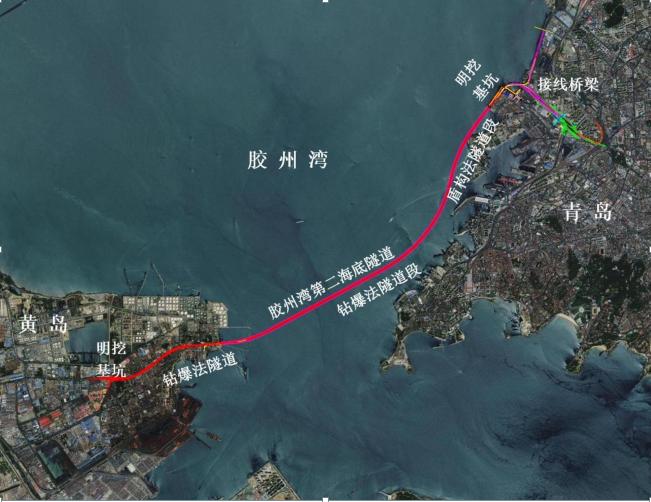

根據膠州灣水域的地質條件不同

隧道采用“盾構法” 組合施工方法“鉆爆法”

從膠州灣東西兩岸向膠州灣開挖。

并且準確地連接到海底

海底隧道有十多公里長。

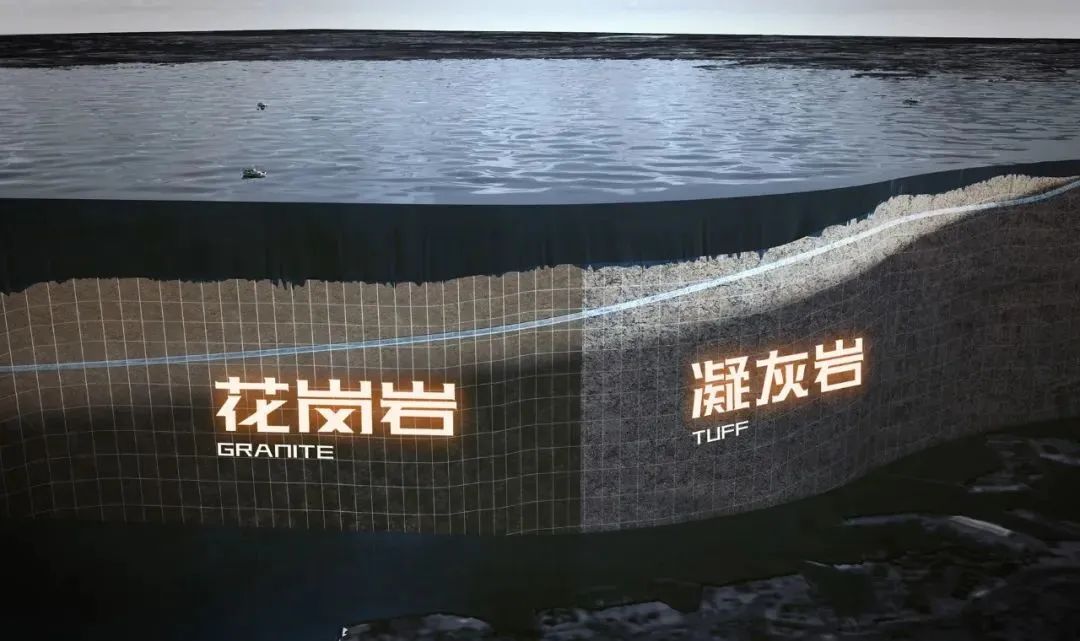

穿過兩種完全不同的巖層。

靠近黃島的一側

大部分都是硬花崗巖

并且靠近青島的一側

也就是巖層相對較軟的凝灰?guī)r。

高硬度的花崗巖

只能采用鉆爆法施工。

中國鐵路承建的標段

鉆爆段位于黃島一側。

由于水深很深

隧道面臨的水壓已達1.1兆帕。

相當于每平方米

要承受40輛汽車的重量，

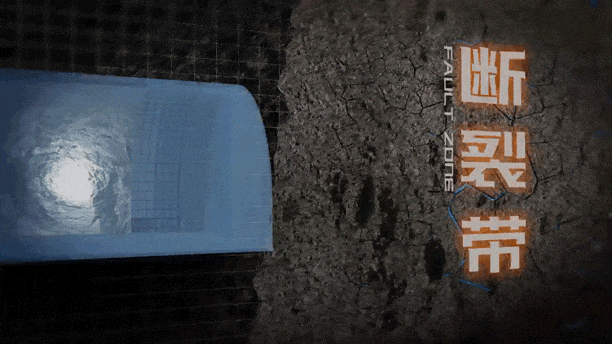

另外，整個海底隧道

其中22條斷裂延伸在其中

最大的一個總寬度超過300米

被稱為“滄口斷裂”

基于調查數據

斷裂帶的日涌量

將達到42000立方米

能將一個標準足球場大小的容器

裝到6米深

地質條件如此復雜，

挖掘一條隧道

要求施工方“對癥治療”

面臨硬花崗巖

項目管理團隊使用多臂鑿巖臺車

它們可以是127平方米。

花崗巖掌面

2.5小時內打出236個4米深的孔洞。

施工效率相當于30名工人同時工作

在海下115米填補技術空白的最“深”地方。

正在建設中

第二海底隧道膠州灣服務隧道

最深層次的設計

距離海平面115米

現在已經知道了

國內海底隧道建設

達到最深的位置

通過模擬分析，項目管理團隊進行專家討論

爆破振速控制標準已確定1厘米/秒。

開發了“孔內延時分級槽槽”

電子數碼雷管逐孔爆破

波峰與控振爆破技術無關。

成功實現

在石化港口敏感區域遠距離穿越

快速安全施工

填補了國內在這類難題上的技術空白。

此外

山東大學聯合研究開發

科技成果“SAP超前物探技術”

在120米范圍內精確識別海底

不良地質結構分界面

空間定位可以有效地進行，無需爆破。

優質完成地質探明工作

隧道建設穩步推進

更加“精裝”，隧道“裝修”后更加安全美觀。

"5,4,3,2,1,爆炸！"

在爆破員的指示下

一聲巨大而沉悶的爆炸聲

從隧道里傳來

裝入掌面236個炮孔內

同時點爆360KG炸藥

堅硬的花崗巖瞬間破裂

清理碎石后

隧道的雛形便呈現在施工人員面前

但它仍處于“毛孔”時期。

現場施工人員

要對它進行一些“精裝”

隧道“精裝”

由防水層和雙層混凝土結構組成

形成一個屏障

裝飾“毛孔”并不容易

只是安裝“天花板”這個過程

需要十幾個工人

將118根長27米

鋼筋直徑2.8厘米。

整齊地捆扎成弧形

隧道內緊閉地“嵌入”

以后

混凝土一次澆筑163立方米

形成厚度達50厘米的厚度

混凝土結構“天花板”

這種“天花板”

能輕松扛住

巨大的水壓來自海底深處1.1兆帕。

如果“精裝”完成

實現了海底隧道

從“毛洞”到隧道的華麗轉變

但是在“毛洞”之前

水下隧道也面臨著一個重大考驗

隧道挖掘工作面

距海平面115米

洞口有2000米的距離

隱藏在巖層后面

大量涌水隨時可能發生。

這是所有施工人員揮之不去的“噩夢”

所以，在開挖之前

施工人員通常使用雷達

測試前面的地質狀況

與山東大學聯合研發的項目管理團隊采用

三維地震波法超前檢測裝備

可以在海底復雜的地質條件下進行。

在120米范圍內精確識別

不良地質結構分界面

協助選擇瞬變電磁，超前勘探

孔內顯像等技術

在掌面前探明不良地質。

以及地下水的狀況

依據調查結果

如果地質不好

需要提前打孔

注入水泥漿

巖石層縫隙之間

形成一個堅固的屏障

同時起到堵水加固的作用。

提高效率

建設方設置了移動式造紙站

傳統造紙廠

從洞外搬到施工現場

注漿堵水效果大大提高

確保工程進度

但是在隧道青島的一邊

對巖層略軟的凝灰?guī)r而言。

使用的方法完全不同

建設者采用的是“盾構法”

在海面之下

直徑達15.6米

超大直徑盾構機正在工作

青島膠州灣第二隧道深埋海底。

建成通車后

它將成為世界上最長的海底公路隧道

引領世界更長的跨海通道建設和發展的未來

對于提升青島市空間布局

促進膠州灣東西兩岸發展

提高膠東半島城市圈整體競爭力

具有深遠的意義

到那時

屏障的障礙也最終會被跨越。

題目：“國家隊海下探視，膠州灣第二海底隧道正全速推進”
