魏璐副教授、郭新教授、西北工業(yè)大學付前教授等華中科技大學首次提出CFs增強碳/碳（C/C）作為結構鋰離子電池的多功能陽極，復合材料。C/C復合材料表現(xiàn)出獨特的芯/殼結構，其中CF作為芯提供了快速持續(xù)的電子傳導方式，機械強度極佳，而熱解碳殼片層可容納。 CF 體積變化，并提供額外的離子存儲。

研究人員討論了C/C微結構對離子/電子傳輸?shù)挠绊懀约斑@種獨特混合結構背后的鋰存儲機制。LiFePO4||C/C全電池由于其結構優(yōu)勢，在高電極質(zhì)量負荷下表現(xiàn)出驚人的電化學性能，遠遠優(yōu)于當前結構的LIB，甚至超過了同等質(zhì)量負荷下的商用LIB。另外，這種袋狀電池還具有優(yōu)異的機械強度和機械-電化學藕合特性。C/C復合材料作為高性能結構電池新型多功能陽極的巨大潛力得到了證明。

以“相關研究成果”Highly Conductive Carbon/Carbon Composites as Advanced Multifunctional Anode Materials for Structural Lithium-Ion Batteries"問題發(fā)表于《Adcanced Funcional Materials》。

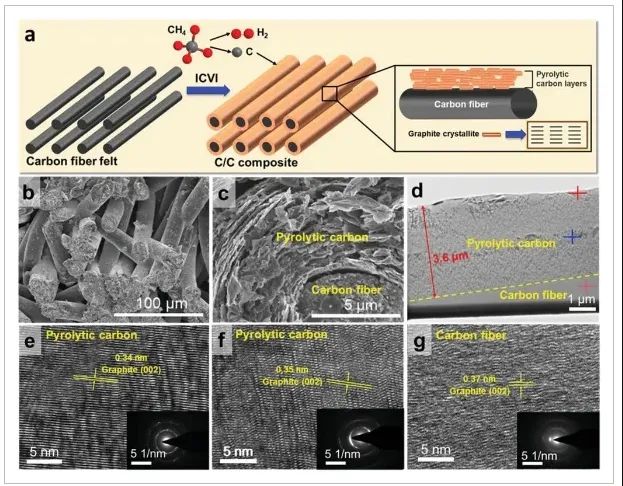

圖1. a） 選擇ICVI技術生成C/C復合材料的示意圖。b，c） 制作C/C復合材料的SEM圖像。d） PC鍍層CF橫截面來自FIB蝕刻的SEM圖像。

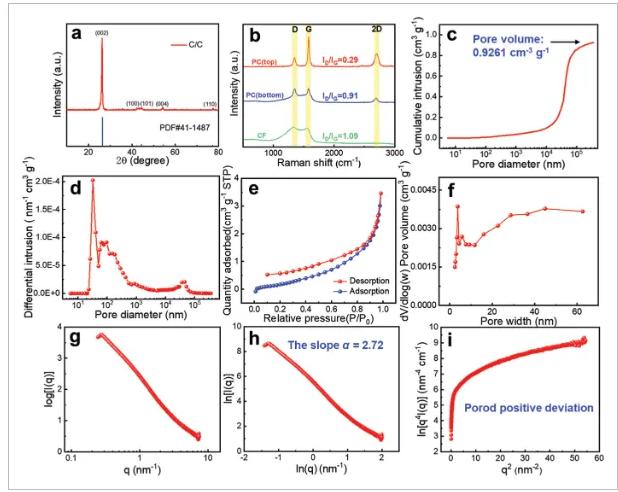

圖2. C/C復合電極的結構表征。

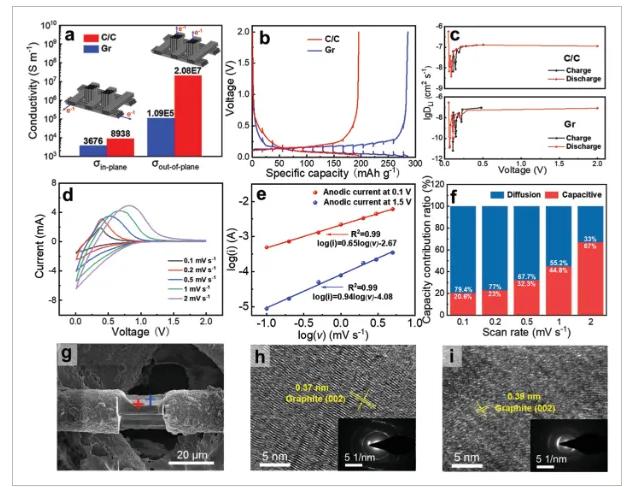

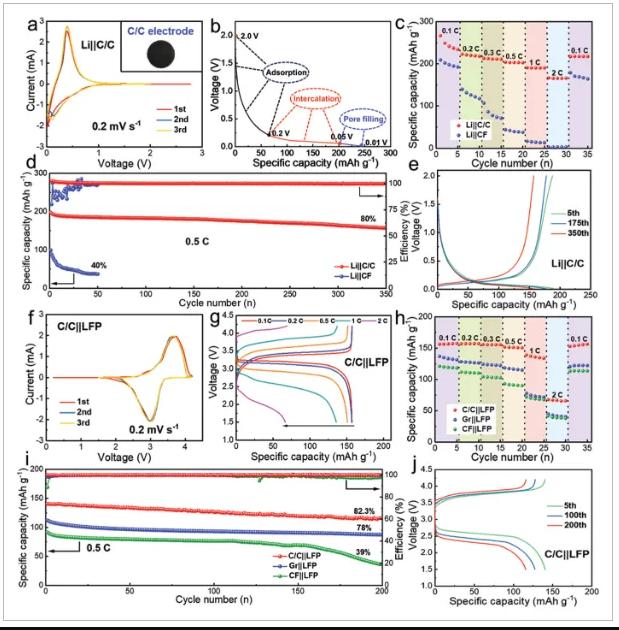

圖3. C電化學性能/C電極。

圖4. C鋰離子儲存機制在/C電極中。

圖5. a) C/C 鋰離子存儲機制在復合材料中的示意圖。b) C/C|||LFP 和 Gr||LFP 袋式電池應力-應變曲線和 c) 三點彎曲曲線。d) 對袋式電池在循環(huán)過程中所受壓力的裝置示意圖進行監(jiān)測。e) C/C|LFP 和 f) Gr|LFP| 袋式電池在 0.1 充放電穩(wěn)定性在C下疊加壓力的影響。

原文：https://doi.org/10.1002/adfm.202403729

免責聲明:中國復合材料協(xié)會微信微信官方賬號發(fā)布的文章僅用于復合材料理論知識和市場信息的交流與分享，不用于任何商業(yè)目的。如果任何個人或組織對文章版權或其內(nèi)容的真實性和準確性有疑問，請盡快聯(lián)系我們。我們會及時處理。

繼續(xù)滾動閱讀下一個輕觸閱讀原文。

學會向上滑動中國復合材料，看下一個。

原標題：第一次“復材信息”！碳/碳復材突破性新應用

閱讀原文

本文僅代表作者觀點，版權歸原創(chuàng)者所有，如需轉(zhuǎn)載請在文中注明來源及作者名字。

免責聲明：本文系轉(zhuǎn)載編輯文章，僅作分享之用。如分享內(nèi)容、圖片侵犯到您的版權或非授權發(fā)布，請及時與我們聯(lián)系進行審核處理或刪除，您可以發(fā)送材料至郵箱：service@tojoy.com
