6月4日7時38分

嫦娥六號上升器攜帶月球樣品

從月球背面起飛

大約6分鐘后，3000N發動機

成功地將上升器送入預定環月軌道。

來看看降落相機和全景相機

月球上拍攝的“聚寶盤”

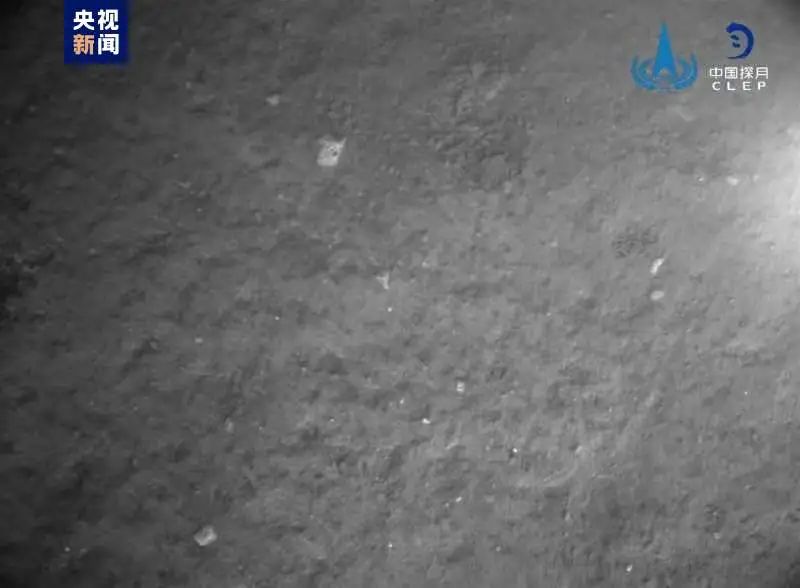

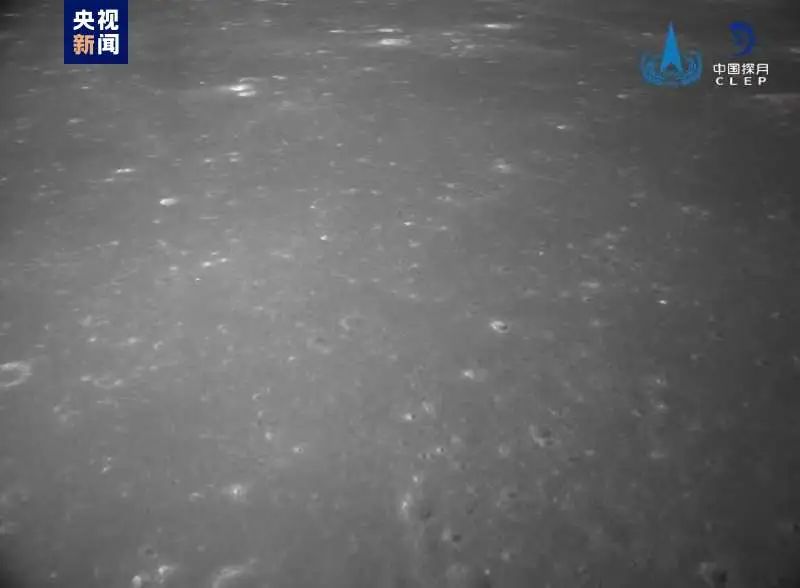

▲嫦娥六號著陸器著陸相機拍攝影像拍攝

▲嫦娥六號著陸器著陸相機拍攝影像拍攝

▲嫦娥六號著陸器著陸相機拍攝影像拍攝

▲嫦娥六號著陸器全景相機拍攝的影像圖

多項央企科研成果

幫助月背“探寶”更加安全順暢

▲完成月背采樣的嫦娥六號探測器

?

?

取樣設計驗證是不可缺少的

?

嫦娥六號探測器著陸區

南極-艾特肯盆地區，位于月球背面。

這個地區是月球上最古老、最大的隕石撞擊坑。

具有較高的科學價值

但是也有未知的復雜環境條件。

▲完成月背采樣的嫦娥六號探測器

航天技術團隊針對任務特點

充分評估探測器本身及約束

共同設計和分析任務流程

確定了相應的工作方法和飛行控制方法

進行采樣過程自主實例化設計。

在此之前

研究團隊充分開展了試驗驗證

對月面采樣封裝優化設計的準確性進行了評估

驗證了采樣封裝對月背環境的適應性

支持完善了月背采樣封裝工作流程

采樣封裝在軌道故障排除方案演練

前期工作嚴謹細致地完成了。

?

?

為取樣決策提供“地月合作”支持

?

6月2日至3日

嫦娥六號智能快速取樣封裝

研究人員在地面試驗室

根據鵲橋二號中繼星傳回的探測器數據

模擬取樣區域的地理模型并模擬取樣。

為各個環節的取樣決策和操作提供重要支持

但是中繼星并不能隨時“在線”

由于地形限制

中間有一些不可測量的弧段

無法接收上升指令和數據。

造成任務采樣時間的壓縮

嫦娥五號表取樣同時使用約16小時。

而且嫦娥六號表取樣時間只有14小時左右。

時間緊，任務重，可以說是

所以在取樣前進行多種檢驗尤為重要。

▲完成月背采樣的嫦娥六號探測器

探測器鉆取取樣前

月壤結構探測器對采樣區進行采樣

對地下月壤結構進行了分析判斷

為取樣提供數據參考

同時配備的

著陸相機，全景相機

有效載荷，如月球礦物光譜分析儀等

進行了多項科學測試

它為開挖前的分析研究提供了重要支持

?

?

月背“挖土”神器高效耐用

?

月背上的“挖土”是一種精細的工作。

如何用最“省力”的方法收集最多的月壤？

有兩種方法

第一，表取樣

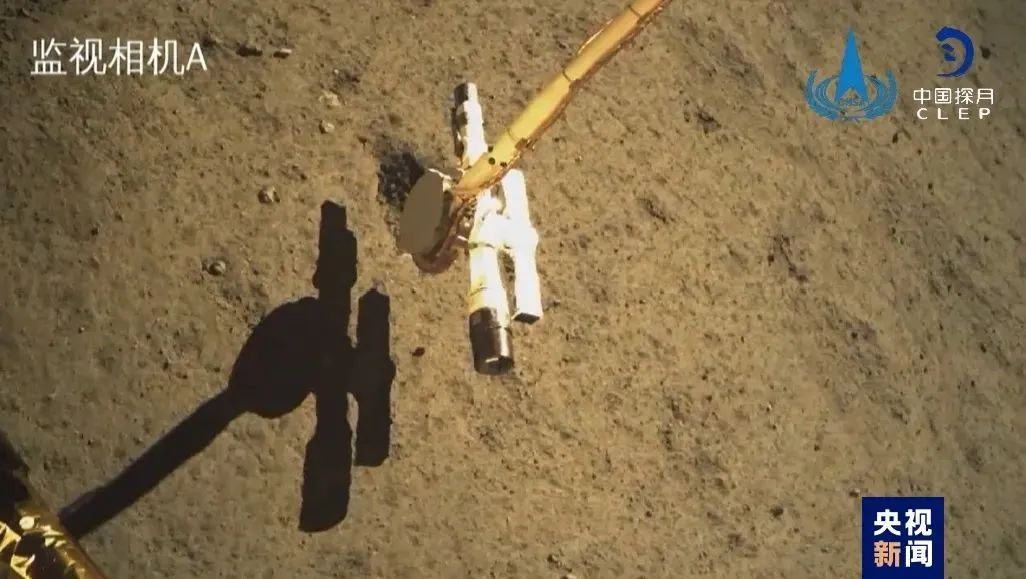

在月球表面采集土壤時，使用機械臂攜帶采樣裝置。

第二，鉆取取樣

用鉆具鉆進月球表面預定深層。

采集較深的土壤

采樣難度和不確定性更大

▲月背采樣動畫

如何提高效率？

與嫦娥五號“挖土”相比，節省了2小時。

研究小組優化了采樣策略

一個指令可以執行多步操作

沒有必要一步一步地告訴嫦娥六號怎樣“挖”

指令變少了

探測器自主判斷，自主執行越來越多。

機械臂的速度提高了

整體效率也隨之提高

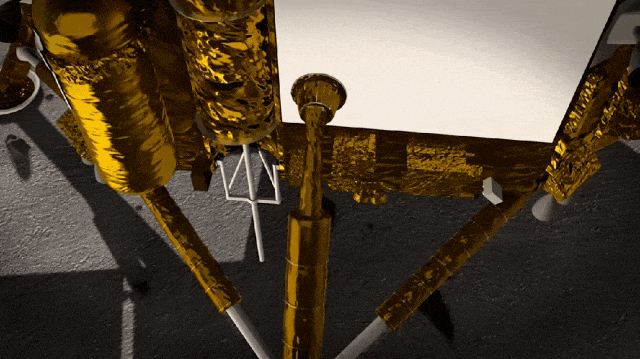

▲鉆取取樣動畫

“鉆得動”就是開發團隊

一個最受關注的環節

因此

航天技術結合月壤特點

制定了“百里挑一”的原創鉆頭

取芯機構方案及相應構型的確定

使其具有鉆入高硬度巖石的能力

同時，月壤壤壤根據不同粒度月壤

切削、撥、擠、排能力

使鉆頭形成多個切削面

在實現快速取芯的同時

具有良好的層序維護特性

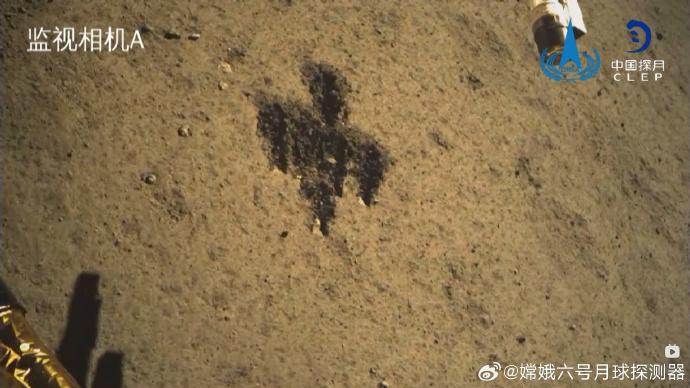

▲嫦娥六號取樣后，月表呈現“中”字。

值得注意的是

嫦娥六號取樣后

月表呈現一個“中”字

看起來這件“挖土”神器非常擅長挖掘

月球背面還有中國字。

?

?

高科技“包裝”保證完整無缺

?

高真空、高低溫、月塵綜合環境

超過38萬公里的月球樣品

包裝封裝在無人條件下進行包裝

通過空間航行，再次進入返回過程

路面環境在經過力、熱等復雜環境后不會受到污染。

保持月球樣品的原始狀態

因此，有必要開發一套特殊的“包裝盒”

可自動承接月表，密封樣品

最終確保樣品完整無缺地送到地球

▲月壤封裝動畫

為了保證樣品在提芯過程中不掉落

開發團隊設計采用扭轉封閉式結構封口器

設計大應變材料

使其具有低力載、高可靠性的特點

能長時間處于大變形的承載狀態

而且沒有應力松弛現象

完成簡單可靠的封口。

采集的月壤樣品具有可變形的特點

嫦娥六號探測器專門設計

特制的提芯繩

確保取芯軟袋具有一定的幾何形狀

方便樣品的傳輸和轉移

?

?

特制的五星紅旗閃耀著月球。

?

▲模擬動畫動畫的五星紅旗

表取結束后

嫦娥六號著陸器攜帶的五星紅旗

與月球“合影”在月球背面進行。

在月球背面，這是中國第一次單獨動態地展示國旗

由航天科工選擇的國旗

新復合材料及特殊工藝加工而成

由于落月的位置不同

嫦娥六號國旗顯示系統

在改善適應性的基礎上，嫦娥五號任務。

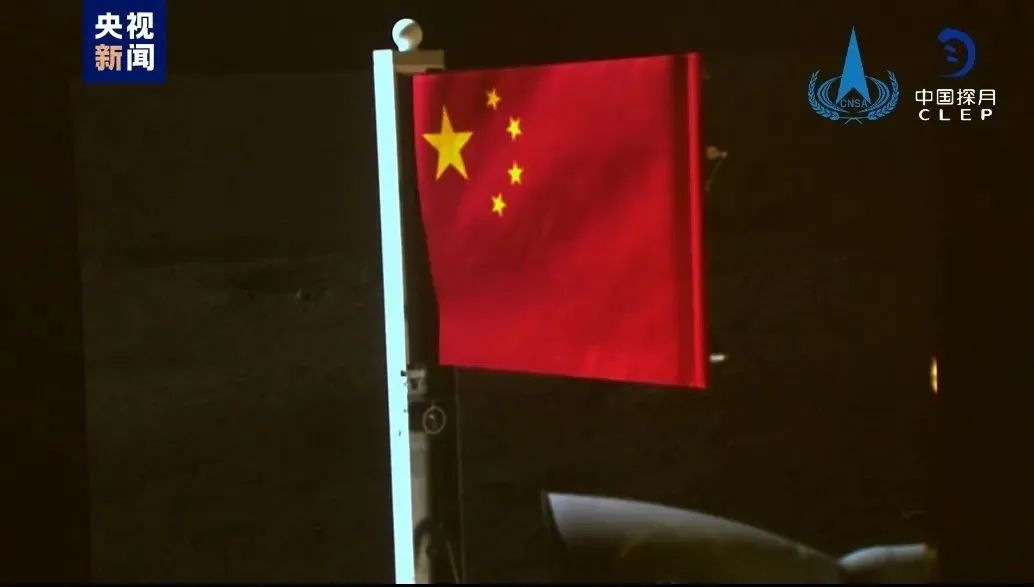

▲在月球背面，中國首次單獨動態地展示國旗

光源對國旗的成像效果尤為重要

落地在月球的背面

月光光源和旗面視角都發生了變化

開發團隊提出了多種改進方案

進行了多輪方案評估和地面模擬月面顯像試驗

保證國旗的最佳成像效果

與此同時

月面溫差大，輻射強

普通材料國旗難以滿足要求

航天科學與武漢紡織大學等單位聯合

對玄武巖纖維旗面進行了研究攻關

纖維成形、織物紡織、印花染色等相繼攻克

以及旗面與機構適配等技術難題

保證了國旗展示任務的圓滿成功

?

?

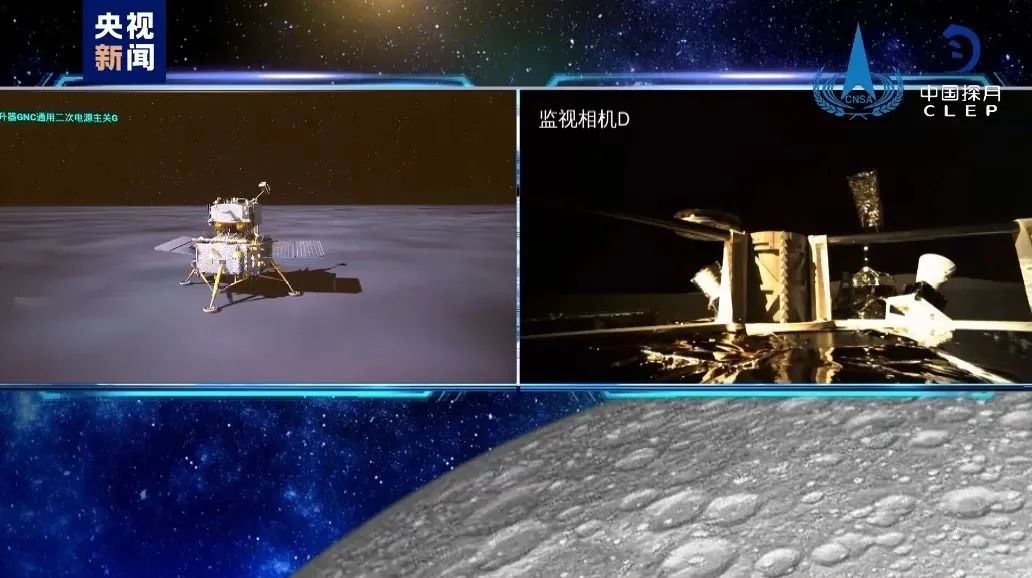

準確起飛準備“回家”

?

與地面起飛相比

沒有固定的發射塔系統，嫦娥六號上升器

而將著陸器作為“臨時塔體”

從月球的背面起飛

無法直接獲得路面測控支持

在鵲橋二號中繼星的協助下，要求

借助于自己攜帶的特殊敏感器

實現自主定位、定姿

項目實施難度較大

打火起飛后

在月面上留下著陸器

帶月壤的上升器從月球上起飛。

起飛后，航行大約需要6分鐘。

上升裝置來到近月約15公里。

目標軌道上升距離月點約180公里。

再次經過幾次軌道機動。

進入環月圓軌道，高約210公里。

在這兒

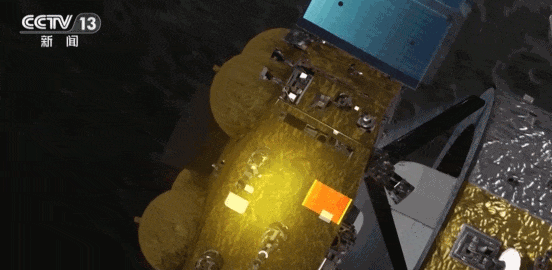

“軌返組合”正在等待上升器

由于上升器和

“軌返組合體”的重量差距較大

為防止兩器在交會對接時發生碰撞，

使用了兩臺飛機的交會對接。

一種“握手”和“抱緊”的方法

而且這個過程大概要到21秒左右才能完成。

也就是1秒捕捉，10秒校準，10秒鎖緊

交易對接完成后

上升器將轉移到月壤樣品上

借助于轉移機構

樣品器皿將采用

一條200-300毫米的狹窄通道

最終被抓獲到返回器內部

后續

“軌返組合體”將在環月飛行14天左右。

等待合適的返回時間進行月地轉移。

從那以后，大約5天后

在途中進行1-3次調整后，

從地球到地球的“軌返組合”

約5000公里高度

嫦娥六號返回器與軌道分離器

以后

返回器便獨自進入返回階段。

采用半射速跳躍再入大氣層的方法

最后

嫦娥六號返回器將降落

內蒙古四子王旗著陸。

完成這次持續53天的地月“出差”之旅

?

?

航天國際合作促進科技交流

?

值得注意的是

嫦娥六號著陸器攜帶了許多“國際伙伴”

地月轉移法國月球氡氣探測器

環月階段和月面工作段均開始工作。

歐洲空局月表負離子分析儀

在月面工作段開始工作。

安裝在著陸器上方

在月球背面，意大利激光角反射器變成了

位置基準點可用于距離測量。

此前消息

嫦娥七號將配備埃及、巴林、意大利

俄羅斯、瑞士、泰國、國際月球天文臺協會

等待7個國家和國際組織的6個負荷

一起飛到月球上

開展相關科研工作

與此同時

同時，中國也面向國際社會

開啟嫦娥八號合作機會

能各自發射或操作自己的航天器

進行月球表面的器間交互、聯合檢測等工作

還可以“搭載”嫦娥八號國際合作項目。

實現“一起探月”的夢想

▲GRAS-5天線項目

中國人的航天夢永不止步。

央企的太空探索也將勇往直前

中國電力宣布承研GRAS-5天線項目

GRAS-5天線的規格是50米

在多個頻段工作

將實施嫦娥七號、嫦娥八號

以及后續月球和行星探測的數據接收任務。

將來

2026年左右，嫦娥七號將發射

對月球南極環境和資源進行勘測

2028年左右，嫦娥八號將發射

利用實驗來實驗月球資源的原點

我們最終會到達心中念念不忘的太空宇宙。

探索人類追求的未知科學
