【選題背景】

在鋰電池的設計和生產過程中，將其轉化為階段尤為重要，這與SEI和CEI的成膜過程有關。但是大家對界面膜的形成機制的了解還是比較有限的，需要近100天的時間來評價其功能的電池循環到失效的檢測，這極大地影響了鋰離子電池的高效設計和生產。

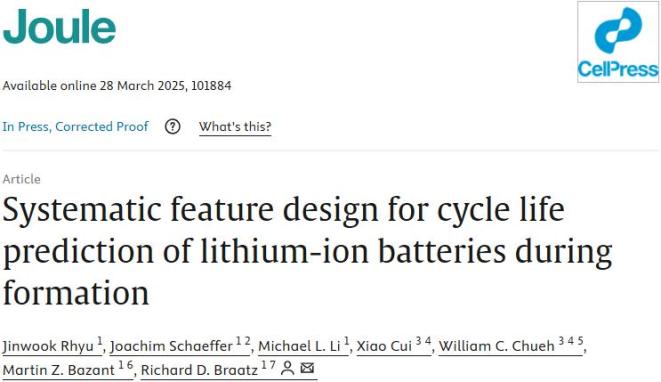

基于此，麻省理工學院Richard D. Braatz團隊在那里 Joule上發表的標題是“Systematic feature design for cycle life prediction of lithium-ion batteries during formation"研究論文，作者提出了一個系統的特征設計框架，這個框架可以在化學過程中準確預測電池的循環壽命，幾乎不需要領域知識。在沒有額外循環測試的情況下，作者通過使用從化到數據提取的兩個簡單特征來完成循環壽命預測的平均誤差僅為9.87。 %的結果。在沒有額外循環測試的情況下，作者通過使用從化到數據提取的兩個簡單特征來完成循環壽命預測的平均誤差僅為9.87。 %結果。作者的方法可以加快工業電池的研究，充分利用數據驅動的特性設計和功能機制之間的相關性，提高預測效率。

[圖文介紹][圖文介紹]

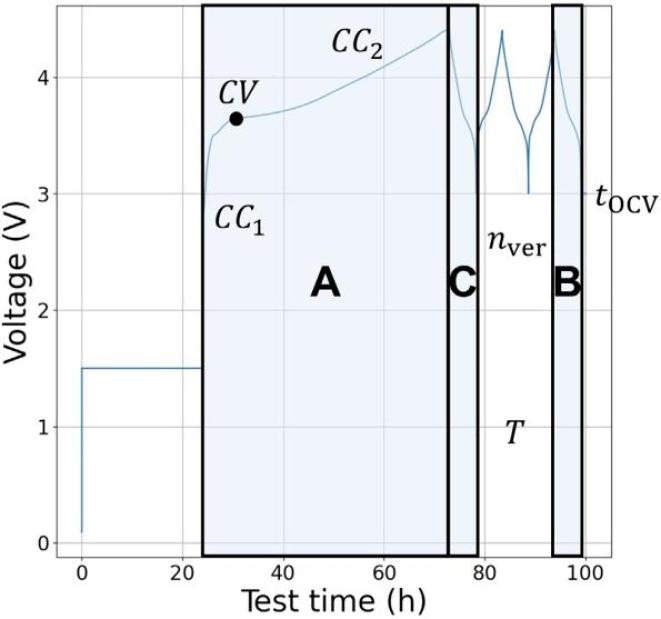

圖1研究使用了Cui等人的數據集，包括186個單晶NMC532/人工石墨軟包電池，使用了62個不同的方案(即每個方案對應三個電池)和相同的老化方案。該數據集中包括10種快速化方案，其中兩個步驟充電過程中使用的倍數均超過10倍 C，這一方法最近因其在提高電池性能的同時降低成本而受到重視。在186個軟包電池中，作者選擇了178個到達生命周期的終點(即0.75) C恒電流（CC）在放電步驟中測得的放電容量低于其初始值的80%)且無試驗故障(如短路極耳損壞)的電池。該數據集中有六個變量參數:第一次充電步驟中恒電流充電的兩個電流(CC1和CC2)和兩個恒電流充電之間的截止電壓。（CV），第一個充電步驟和最后一個放電步驟之間的循環次數（nver），化為步驟中的溫度（T），以及化為步驟后的靜置時間。（tOCV）。通過超立方取樣這六個參數（LHS）選擇方法，這種方法能有效地探索參數空間。在所有62種方案中，作者定義了三個步驟(如圖1所示)：第一次充電步驟(步驟A)、最后一次放電步驟(步驟B)和第一次放電步驟(步驟C)?；瘜W(xué)方案之間的大部分變化都體現在步驟A上，而步驟B和步驟C在每個溫度條件下選擇相同的操作方案。

圖1 生成數據集的生成協議示意圖

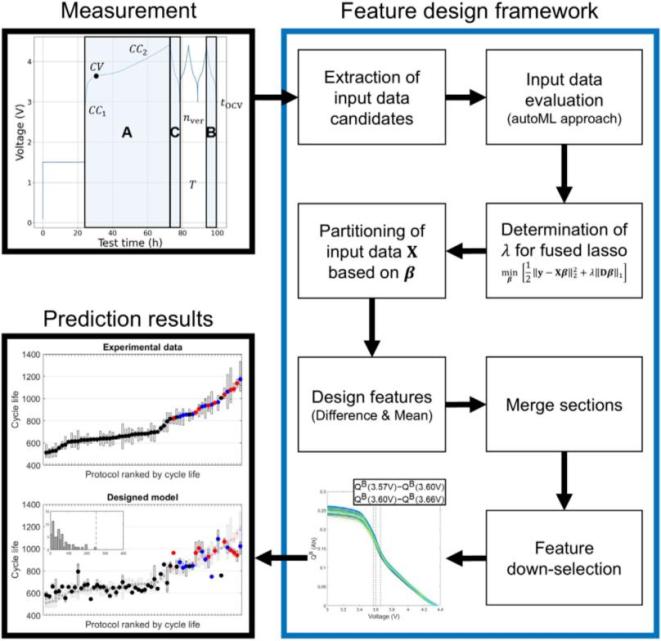

圖2本部分描述了系統化特征設計框架的工作流程，如圖2所示。第一，作者從原始測量數據中提取數據輸入。然后，基于自動機器學習（auto-ML）評價每一個備選項的潛力。在確定輸入數據類型后，作者選擇結合套索模型進行選擇。（fused-lasso model）的懲罰項λ值。隨后，基于套索模型指數的組合β設計特點，該指數將選擇輸入(步驟B中的Q(V)）映射到導出(循環壽命)。最后進行篩選，最后確定設計的特征值。

考慮到β對λ作者需要確定哪一種依賴性？λ值可以生成β，設計具有很強的預測性和可解釋性的特點。所以，作者根據三個標準提出了決定λ值：預測性，魯棒性和可解釋性。就預測性而言，使用五個內部折疊。（inner folds）平均絕對百分比偏差（MAPE）以評估模型為代表指標，對未訓練化的電池循環壽命進行預測。整齊的動態時間（DTW）用于量化魯棒性的距離比指標(也就是β測試不同訓練-分割中形狀的一致性)。根據使用情況確定λ求解方程，得到最后一個。β。

圖2 系統特征設計框架極端初期循環壽命預測。

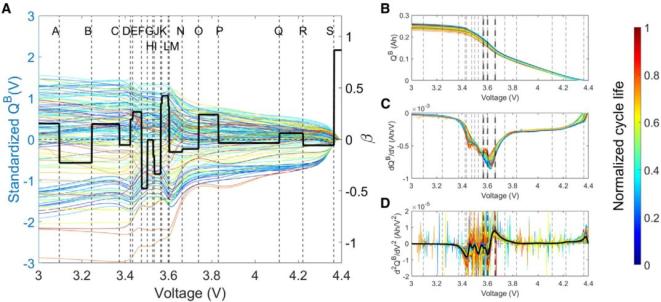

盡管圖3A包含了19個界限，但并非所有界限都必須用來劃分輸入數據。在圖3A中，作者發現，雖然界限J和界限K看起來很接近，但是無法刪除。它突出了算法S1對特定電壓范圍內編碼信息的敏感性。從圖3B到圖3D，作者在QB。(V)、dQB/dV(V)和d2QB/dV2(V)算法S1最終產生的劃分界限在曲線圖上繪制。從圖中可以看出，這些界限更好地捕捉到了d2QB/dV2。(V)特別是在3.6左右的曲線特征 在V附近的電壓范圍內，這里可以識別出最大峰值和谷值(參照?qǐng)D3B到圖3D中的粗斜線垂直線)。如果算法S1生成Nsec個段，總共會有2Nsec個特征(每個段的差值特征和平均特征)。這些特征可以根據算法S2中的相關性圖進一步選擇。第一，選擇與循環壽命相關性最高的皮爾遜特征。接著，為了防止多重共線性，過濾掉與已選特征皮爾遜高度相關的特征(例如，>0.2)。在沒有特征和導出之前，通過迭代這個過程(例如，>0.4)與皮爾遜有很高的相關性。最終，使用算法S2為外部折疊1選擇了兩個特征：QB(3.57 V) ? QB(3.60 V)和QB(3.60 V) ? QB(3.66 V)。d2QB/dV2選擇的電壓值和圖3D(V)曲線峰值與谷值檢索相匹配，表明設計的特點具有一定的物理意義。

圖3 輸入數據分區為特征設計。

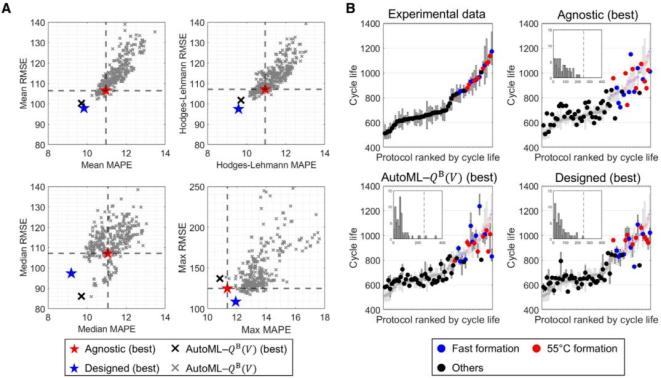

從圖4A可以看出，最佳設計模型(藍星)的性能和最佳自動機器學習只有兩個特點。（auto-ML）模型(黑叉號)相當，同時在平均值中。（mean）、HL和中位數（median）在指標上優于最佳無偏模型(紅星)。這個結果特別明顯，因?yàn)檫@個設計解決了其他方法的主要局限性:無偏模型局限于特定的方案格式，無法捕捉到電池之間的差異，而auto-ML模型是一個極端的情況，它可以通過犧牲模型的可解釋性來獲得更好的預測能力。相比之下，設計模型使用了兩個簡單的Q。(V)這些特征可以應用于不一定遵循Cui等人所采用的模板化方案。

圖4B可視化了每個計劃下電池的實際循環壽命和預測循環壽命，顯示了三種模型在評估未經訓練的計劃時的準確性和可靠性。對于大多數循環壽命較長的解決方案(主要是非常規解決方案，包括快速解決方案和高溫解決方案(即T=55)°C）），最佳無偏模型的預測往往與測試數據有較大誤差。雖然一些方案中最好的auto-ML模型和設計模型會有很大的誤差，但很多誤差都反映在預測循環壽命范圍內的較大變化(即較長的偏差條)。這一變化表明，對這種變化方案的評估可能不夠可靠，因此進一步的電池測試可能會帶來更好的評估結果。由于它不能捕捉到電池之間的差異，所以無偏模型不能為用戶提供這樣的指導，這也反映了無偏模型的局限性。最佳a(bǔ)uto-ML模型在兩個快速方案中顯示出較大的預測誤差(即超過250個循環)，尤其是對于循環壽命最長的方案，其預測誤差達到約350個循環。所以，依靠auto-ML模型評估迅速轉化為方案可能存在風險。方案34中最佳設計模型的預測誤差約為250個周期，而該策略的平均周期壽命約為1000個周期，既不是快速變成方案，也不是高溫變成方案。但是需要注意的是，這個方案中最好的auto-ML模型的預測誤差也達到了200個左右的循環，所以這個不好的預測結果可能是因?yàn)橹皇褂肣。(V)由于數據構建模型的局限性。

總的來說，最佳設計模型的預測誤差在所有快速轉化為高溫的方案中都低于200個循環，同時可以捕捉到電池之間的差異，這表明它在評估跨越普遍轉化為方案范圍時具有良好的可靠性。

圖4 無知論模型、自動ML模型和設計模型的預測性能

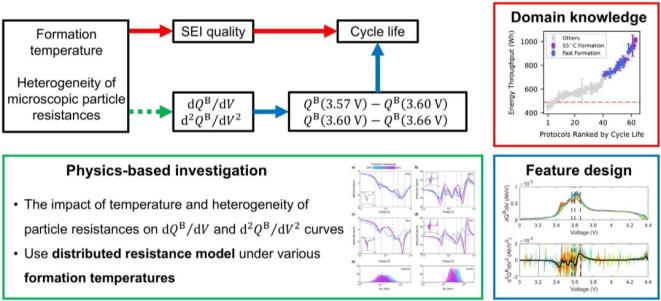

根據領域知識(如圖5中紅色箭頭所示)，作者知道固體電解質界面是由溫度和微粒電阻的異質決定的。（SEI）質量的主要因素，SEI的質量最終決定了電池的循環壽命。根據上述特征設計工作(如圖5中藍色箭頭所示)，筆者了解到表4中設計特征中存在的三個電壓值與步驟B中d2Q/dV2曲線的峰值和谷值一致。作者研究了圖5中斜線綠色箭頭所指示的缺乏階段，以探索設計特征的物理意義。鑒于數據集中成為方案的廣泛變化，準確解釋這些特征的物理意義具有挑戰性。所以，作者重點探索了CC1在0.05中低于0.05的特征，這是一個緩慢的特征。 C。這些變成了更容易預測的方案。這種穩定的SEI層是在這些緩慢的操作條件下形成的，因?yàn)殚L(zhǎng)循環壽命體現在物理上，與穩定的SEI層密切相關。此外，這些穩定的SEI層可以被視為固定的鋰損失，這使得更容易通過清除電極利用率變化帶來的自由來研究它們。

對鋰電池系統的緩慢形成，長期以來假設SEI增長是容量衰減的主要機制。長期以來，由于溶劑分子通過SEI層擴散，這種機制具有自我約束能力。已經提出了SEI增長的動態變化，從反應限制到擴散限制，大致對應經典的兩層SEI增長模式，其中密集的無機初級SEI層延續緩慢，厚而多孔的二級SEI層延續擴散限制。近幾年來，關于化為過程中存在兩種增長制度的證據日益增多，這表明在化為初期就產生了大量與SEI相關的容量。初級SEI層被認為是緩慢化為方案的良好形成。化為結束后，系統飽和于降解產品，不同化為方案中通過SEI生產消耗的鋰總量基本相同。

圖5 如何在物理調查的基礎上指導系統的特征設計框架，找出所設計特征的物理意義？

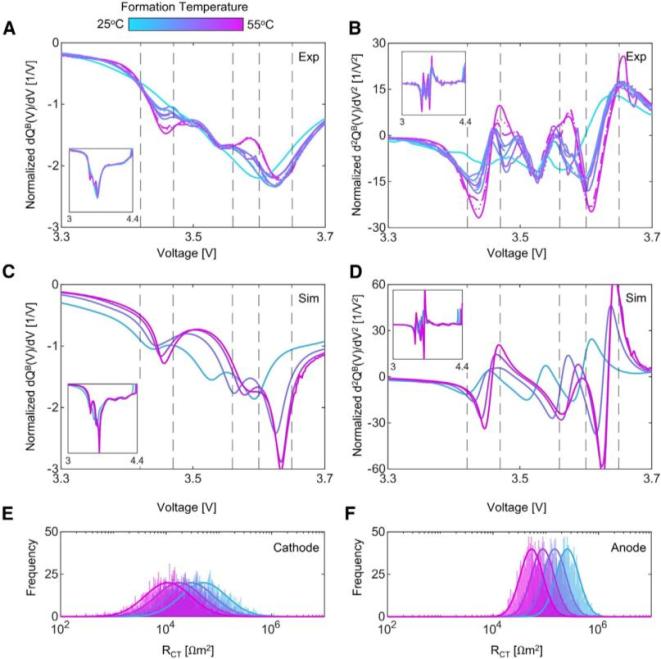

作者可以使用五個自由參數來模擬跨不同溫度的過程B曲線，通過模擬每個電極的顆粒電荷傳輸電阻，并使用以對數正態分布為特征的平均值和標準差。將圖6C和圖6D中的模擬結果與圖6A和圖6B中的測試數據集進行比較。作者發現，d2Q/dV2曲線在局部極大值和極小值位置的顯著相似性以及隨溫度變化的趨勢。作者推斷，這些相似之處包括兩種相關電極均值電阻的信息，以及復雜微觀系統狀態下的潛在電阻異質。前一種是通過更簡單的特性(例如給定狀態的微分電阻)獲得的，后一種是設計特性所獨有的，并且可能導致高性能。這一隱性異質性可能是SEI質量的結果，而SEI質量不能直接從化為方案參數值中提取?？偟膩?lái)說，作者假設設計模型的性能優于無偏模型，因?yàn)樵O(shè)計特性不僅編碼了一些無偏模型的參數值(如化為溫度)，還編碼了微粒電阻的潛在異質。這一異質因電池而異，并在化學過程中轉化為電化學特性。

圖6 具體檢測結果

【總結與展望】

"預測循環壽命需要多少數據？"這一問題一直困擾著電池壽命預測領域。盡管大部分研究都集中在老化階段的早期循環壽命預測上，但是作者的工作表明了如何只使用數據來實現這一預測。預測未經訓練化為戰略的極早循環壽命是可能的，作者的工作有望加速到過程的優化。作者在本研究中開發了一個系統的特征設計框架，以最少的領域知識和用戶輸入實現了極早的循環壽命預測。利用作者的框架，從化為方案的最后一個放電步驟設計了兩個簡單的Q(V)特點。這類特征不需要額外的診斷循環，而且在比較不同溫度下化為方案時表現出色，而且溫度被稱為影響SEI層質量的關鍵參數。作者將通過基于物理的研究，由特征設計框架指導，設計Q(V)對dQ/dV和d2的學習化為溫度和微觀顆粒電阻異質的特性的預測能力Q影響/dV2曲線的能力。就預測性、魯棒性和可解釋性而言，這兩種設計特點適用于在化為步驟中評估未訓練化為方案。

盡管本研究的主要關鍵是預測SC-NMC532/AG電池的早期循環壽命，但工業界可能會根據其應用對不同的電池化學成分、電池性能參數和循環條件感興趣。對于上述任何特定設置，作者的框架都沒有量身定做，所以預計可以制作出適合各種應用的預測特性。設計特征的可解釋性使得作者能夠利用數據驅動的特征設計和對相關應用的反射理解之間的相互作用，從而為進一步拓展工業化進程的領域知識提供了機會。
