IT 之家 7 月 19 日消息，北京大學物理學院凝聚態物理與材料物理研究所劉開輝教授課題組和合作者提出了“固–液–固”材料制備新策略，首次成功制備出高質量二維硒化銦（InSe）半導體晶圓。

這種材料展現出了優異的電學性能。在晶體管陣列中，它實現了極高的遷移率和接近玻爾茲曼極限的亞閾值擺幅。在超短溝道（10 nm 以下）器件里，其關鍵參數全面優于目前最先進的英特爾 3 納米節點技術。2025 年 7 月 18 日，相關成果以“用于集成電子學的二維硒化銦晶圓”為題，在線發表于《科學》雜志。

文章指出，隨著人工智能和物聯網等前沿應用的發展，計算機算力需求呈指數級增長。然而，傳統硅基晶體管技術在 10 納米以下工藝節點已接近物理極限，嚴重阻礙了芯片在性能、能效和集成度方面的進一步提升。所以，發展新型半導體溝道材料，突破硅基技術瓶頸，對下一代集成電路的持續發展至關重要。

具有原子級厚度的二維半導體材料，憑借超薄厚度和出色電學特性，受到廣泛關注。但受本征物理屬性和可控制備技術的限制，當前主流二維材料晶圓在大規模集成器件中的表現，還比不上先進硅基器件。

在眾多候選材料中，硒化銦因其低電子有效質量、高熱速度和合適帶隙等優異特性，被視為突破硅極限的有力競爭者，甚至被諾貝爾獎獲得者 Andre Geim 教授稱為“黃金半導體”。InSe 的理論性能不僅遠超硅，還超過 MoS2、WS2 等典型二維半導體材料，且在原型器件中已得到初步驗證。不過，其在晶圓集成制造方面的難題長期未得到解決，這成為阻礙其應用的關鍵因素。目前，高質量 InSe 樣品主要通過機械剝離法獲得，產量和尺寸都受限，僅適用于實驗室研究，遠不能滿足集成電路制造所需的晶圓級規模和質量標準。

目前，雖然可以利用金屬有機化學氣相沉積、分子束外延等薄膜沉積技術生長晶圓級 InSe 薄膜，但晶體質量和電學性能仍不理想，遠低于理論預期。材料制備的核心挑戰主要有兩點：一是 In – Se 體系存在多種熱力學穩定相，微小的化學計量偏差就會引發相變，導致相純度降低和器件性能不穩定；二是銦與硒在高溫下蒸氣壓相差七個數量級，嚴重影響生長過程中的計量平衡，限制了晶體質量的提高。所以，實現純相、高質量 InSe 晶圓，是推動其器件化應用的關鍵。

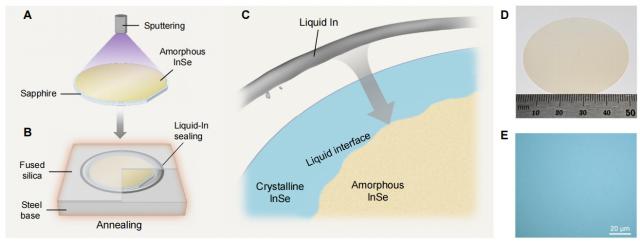

▲ 圖 1. 發展全新“固 - 液 - 固”生長策略，制備晶圓級 InSe 高質量晶膜

針對上述挑戰，研究團隊創新性地提出“固–液–固”二維 InSe 半導體制備策略，成功攻克了晶圓級 InSe 材料純相、高質量制備的關鍵難題。具體來說，研究團隊先通過磁控濺射技術，在藍寶石襯底上沉積非晶 InSe 薄膜，保證前驅體化學計量比為 1:1。接著，在高溫下（約 550 ℃），用低熔點液態 In 包覆晶片邊緣，結合熔融石英構建液封空間，防止成分揮發。此外，在液態 In 高溫環境下，少量 In 原子進入固態 InSe 非晶薄膜，形成富 In 液態界面。在這個密閉反應體系中，非晶 InSe 在富 In 液態界面發生溶解 - 再結晶過程，促進高結晶度、純相 InSe 晶膜的形成。最終，團隊制備出了厚度均勻、相結構單一、晶體質量優異的 2 英寸 InSe 晶圓。

基于該策略制備的 InSe 晶圓晶體管陣列性能，超過了目前已報道的所有二維薄膜電子器件，包括極高的遷移率（平均值達 287 cm 2 /V s）和接近玻爾茲曼極限的亞閾值擺幅（平均值低至 67 mV / Dec）。此外，10 nm 溝道的 InSe 器件在工作電壓、柵極長度、DIBL、有效質量、開關比以及室溫彈道率等關鍵性能指標上，均超越英特爾 3 納米節點。器件的延遲時間和功耗延遲積均優于硅技術在 2037 年 IRDS 路線圖中的預測極限。

該成果打破了二維 InSe 晶圓制備的關鍵瓶頸，為高性能、低功耗的新一代晶體管技術提供了堅實的材料基礎。未來，基于此類二維 InSe 晶圓的集成電子系統有望在人工智能、自動駕駛、智能終端等前沿領域發揮重要作用，成為后摩爾時代計算架構的重要支撐。

▲ 圖 2. 長溝道（A - C）和短溝道（D - F）InSe 晶體管器件優異的電學性能

北京大學博士畢業生秦彪、姜建峰是論文的共同第一作者；北京大學劉開輝教授、邱晨光研究員、姜建峰博士，中國人民大學劉燦副教授為共同通訊作者。其他主要合作者還有北京大學王恩哥院士、彭練矛院士，蘇州實驗室丁峰教授，蘇州大學王璐教授等。

研究工作得到了國家自然科學基金、國家重點研發計劃、新基石科學基金會等相關項目，以及北京大學納光電子前沿科學中心、量子物質科學協同創新中心、納米器件物理與化學教育部重點實驗室、輕元素先進材料研究中心和松山湖材料實驗室等的大力支持。

IT 之家附論文原文鏈接：

https://www.science.org/doi/10.1126/science.adu3803
