AI 時代的數據洪流與算力瓶頸

從日常語音助手、自動駕駛，到工業全自動工廠、AI 輔助設計，人工智能正給世界帶來變革。在 AI 應用里，文字、語音、視頻等都要轉化為基本數據單元，供 AI 處理器識別運算。

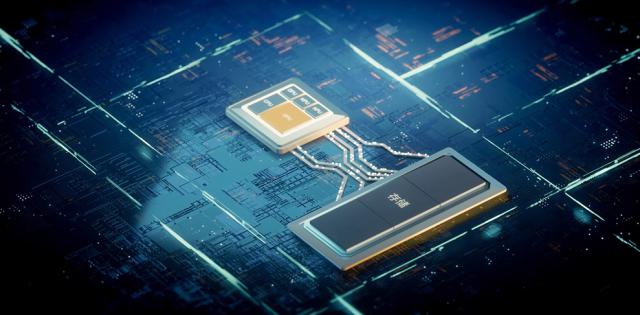

現代 AI 系統常面臨海量 token 輸入，需在一秒內處理十億甚至百億級 token。這種高并發、高帶寬需求對計算機架構和芯片設計提出挑戰。傳統二維芯片，尤其是采用馮·諾伊曼結構的計算機，處理器與內存間的總線數據傳輸速率和帶寬有限，無法承載 AI 時代的數據洪流。數據顯示，當前 AI 芯片算力利用率通常低于 30%，主要原因是處理器與內存間的數據傳輸速率和帶寬跟不上運算速度。這種“內存墻”現象已成為限制 AI 系統性能的瓶頸。

3D - IC ——突破維度的技術革命

為解決“內存墻”問題，主流 AI 芯片多采用 2.5D 設計制造。2.5D 是將存儲和運算芯片放在同一平面，借助中介層傳輸芯片實現大量連接，初步解決了存儲和運算間的數據通路擁塞問題。

此外，將大芯片切分為小的存儲和運算芯片，可大幅提升良品率。但要滿足更嚴苛的高并發、高帶寬需求，需升級到 3D 設計，將存儲芯片堆疊在運算芯片之上。

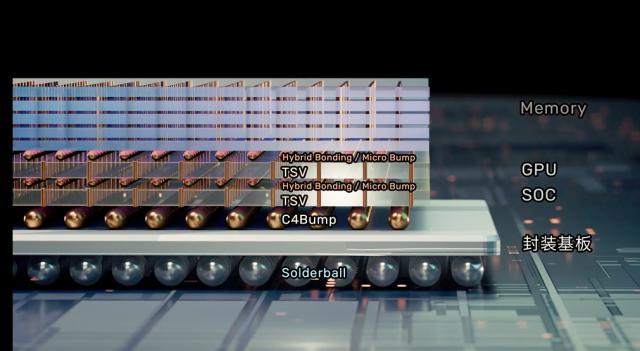

在 3D - IC 工藝中，金屬微凸塊或復合鍵可直接連接上下堆疊的芯片。若信號需穿過芯片，可通過硅通孔穿過硅襯底、器件層和金屬層。3D - IC 結構下的芯片間垂直互連縮短了數據傳輸距離，提高了傳輸速率，降低了功耗。由于芯片整個接觸面都可設置連接接口，芯片間并行連接數量大幅增加，帶寬顯著提高。這種將內存和運算結合的近存運算，是打破“內存墻”的重要手段。

先進的芯片設計者會根據運算需求，平衡性能和成本，采用 2.5D 和 3D 連接技術，即 3.5D 芯片。3.5D 設計能更好地支持異構運算和處理海量數據。

Cadence Integrity 3D - IC ——全流程設計平臺

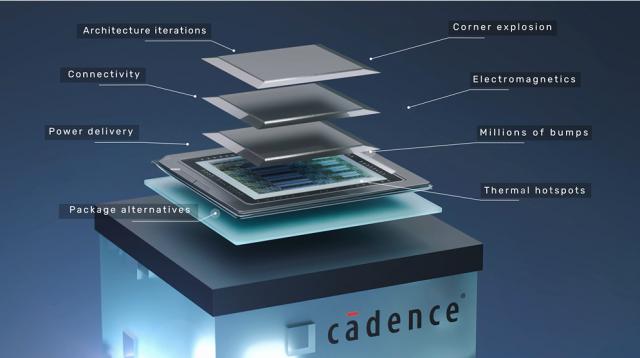

3D - IC 設計不同于傳統封裝和芯片設計，需要創新方法學和工具支持。傳統先進封裝流程先由封裝確定芯粒接口，再拆分設計目標給芯片團隊，無法實現系統級優化。3D - IC 設計需將傳統 2D 芯片的性能、功耗、面積、成本指標驅動的設計拓展到 3D 系統。

Cadence 致力于提供軟硬件和 IP 產品，推動電子設計落地。為此，Cadence 率先推出能在單一平臺實現 3D - IC 全流程的 EDA 軟件——Integrity 3D - IC，為業界提供了完整的 3D - IC 解決方案。該方案支持所有 3D - IC 設計類型和工藝節點，讓 3D - IC 設計各部門通過 Cadence 的數字設計平臺 Innovus、模擬及定制化設計平臺 Virtuoso和封裝與板級設計平臺 Allegro實現全系統跨平臺無縫協作。為達到更好的 3D 系統設計效果，Integrity 3D - IC 將設計流程分為：

早期架構探索 – 分析不同 3D 堆疊架構，快速迭代方案，優化 bump 和 TSV 的規劃與擺放。

中期設計實現 – 進行 3D 系統的 partition 與 floorplanning、3D placement、CTS、routing 及優化，完成跨芯片的靜態時序分析與收斂。

后期多物理場簽核 – 包括對 3D - IC 簽核至關重要的系統級熱分析、電源分配網絡分析、3D 系統的信號完整性與電源完整性、3D 靜態時序分析等多物理場簽核，以及系統級的 LVS 和 DRC。

這樣能使 3D - IC 芯片的堆疊、互聯及各芯粒根據全系統 PPAC 的最優或次優解規劃實現，讓芯片公司設計出更具競爭力的 3D - IC 產品。

未來展望：3.5D 異構集成時代

在半導體產業發展的關鍵節點，Cadence 積極探索行業前沿。面向未來，Cadence 愿與合作伙伴共同推動下一代 3.5D 技術創新。這不僅是技術參數的升級，更是對芯片設計方法學的重塑，為行業發展注入新動力。
