電子發燒友網報告（文 / 梁浩斌）CoWoP（Chip on Wafer on PCB）封裝近期在業界突然熱度大增，原因是此前英偉達泄露的一份PPT顯示，英偉達會對GB100芯片進行CoWoP封裝驗證，并計劃與臺積電的CoWoS同步雙線推進，未來在GR150芯片項目中同時采用這兩種封裝方案。

不過，郭明錤近日發文指出，CoWoP導入SLP（Substrate - Level PCB基板級PCB）面臨的挑戰遠超2017年蘋果量產應用SLP的情況，2028年實現量產是較為樂觀的預期。而臺積電的另一個封裝技術CoPoS，旨在解決CoWoS難以大規模量產的問題，預計也在2028年后量產，相比之下，CoWoP要在2028年量產的目標不太現實。

CoWoP、CoWoS、CoPoS這些名詞可能讓人有些混淆，那么這幾種封裝技術各有什么特點和優勢？為何各家都在推進新型封裝呢？

首先來了解CoWoS。CoWoS即芯片 - 晶圓 - 基板封裝，由臺積電主導開發。其核心是借助一個“硅中介層”，把邏輯芯片（如CPU、GPU）和高帶寬存儲芯片（如HBM）封裝在同一模塊中，實現多芯片的高密度集成。

過去，HBM通常通過PCB上的布線與CPU/GPU通信，但由于PCB布線的物理限制，兩者間的傳輸帶寬遇到了瓶頸。

通過將GPU/CPU和HBM堆疊放置在硅中介層上進行封裝，硅中介層作為核心的互聯樞紐，利用TSV（硅通孔）和精細布線實現芯片間的高速信號傳輸，帶寬遠超傳統的引線鍵合，極大提升了芯片間的通信帶寬。

然而，CoWoS也存在致命問題，首要的是成本高昂。硅中介層是CoWoS封裝的核心，通過硅晶圓 + 光刻等步驟制造，若要集成更多的HBM，就需要更大面積的硅中介層。大家都知道，晶圓上單個裸片面積越大價格越貴，而且封裝過程涉及多次光刻和鍵合等工序，進一步降低了良率，拉高了成本。

所以，CoWoS長期面臨成本高且難以大規模量產的問題。

CoPoS（芯片 - 面板 - 基板封裝）同樣來自臺積電，實際上，這是臺積電為解決CoWoS量產瓶頸而推出的封裝技術。大摩在近期研報中稱，臺積電已啟動建設310 mm2 Panel - Level chiplet先進封裝試產線（即CoPoS先進封裝體系）。

與CoWoS相比，CoPoS主要是將硅中介層換成有機中介層，基板采用玻璃基板。雖然互聯密度不如CoWoS的硅中介層，但面板面積大、可利用率高，能有效解決產能問題，成本也更低，適合大規模量產。

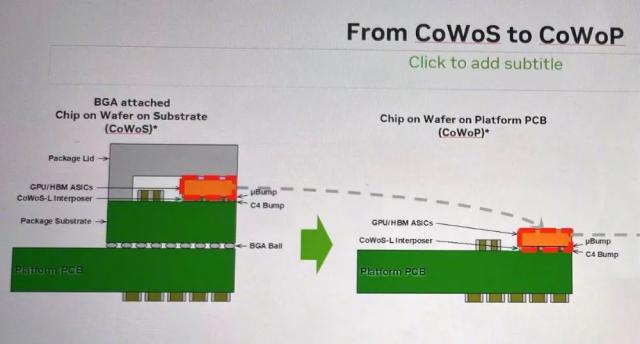

英偉達的CoWoP可以理解為，相較于CoWoS直接去除了基板，將中介層裝配到PCB上，大幅簡化了結構，同時信號路徑最短，熱設計靈活性更好，理論上成本最低。但明顯的問題是，這項技術對PCB廠商的生產精度要求極高，對于當前的PCB產業而言，需要產業鏈上下游整體革新才能實現量產，這對供應鏈是個較大考驗。

同時，PCB的線寬也有限制，實際互連帶寬效果仍有待驗證?？傮w來看，CoWoP仍處于技術探索階段，但近年來，PCB與芯片的集成確實有了越來越多的探索，比如埋容技術，將電容嵌入PCB內部，節省空間、降低厚度，提高信號完整性。
