風冷、液冷已過時！芯片散熱有了新途徑——用激光。

如今，熱量不僅能“移動”，還能直接“消失”。

這聽起來似乎有悖物理學常識，但正逐漸成為現實。

初創公司Maxwell Labs最新提出的光子冷卻方法，能直接將熱量轉化為光，并在芯片內部去除。

與傳統方法不同，光子冷卻無需對整塊芯片降溫，而是精確瞄準芯片熱點，大幅提升了散熱效率。

一旦該技術完全成熟，不僅能大幅提升單顆芯片的可用功率、解決3D芯片堆疊散熱問題，還有助于建立大規模數據中心。

下面詳細介紹具體細節：

光子冷板讓熱能變成光

通常，激光可視為熱源，常用于切割材料或傳輸數據。而激光能誘導冷卻，源于熒光過程。

大家對熒光并不陌生，熒光筆、珊瑚礁等熒光現象，都是將紫外線中的高能光轉化為可見的低能光。

一般情況下，吸收能量高于發射能量會使材料升溫。但如果吸收低能光、發射高能光，材料就會降溫。

這種現象在物理學中被稱為反斯托克斯冷卻：特殊材料受窄范圍激光照射時，離子能有效吸收入射光，并結合材料晶格振動觸發發射更高能量的光。

需注意讓發射光盡快逸出，否則會被再次吸收導致溫度回升。

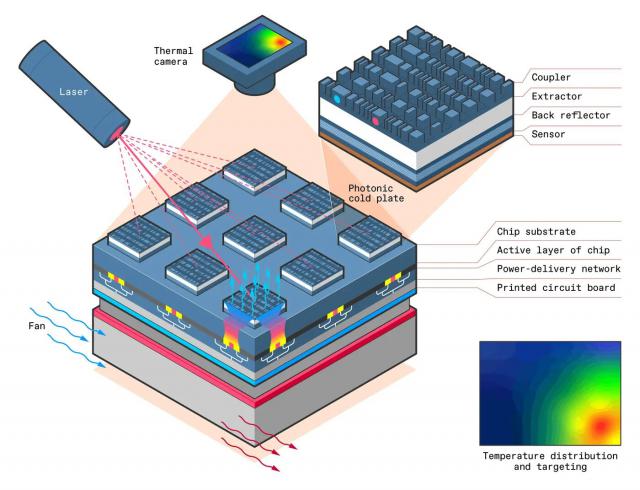

Maxwell Labs將該原理集成到薄膜芯片級光子冷板上，實現芯片的光子冷卻。

具體而言，光子冷板檢測功率密度新增區域，將光精準耦合到附近，把局部熱點降至目標溫度。

光子冷板需滿足兩個條件：一是小型化，以便對熱點進行更精準的空間定位；二是層次較薄，防止發射光被重新吸收。此外，要按光的波長尺度設計材料，增加對入射光的吸收。

其主要組件包括：

耦合器：

它是將入射激光聚焦到微制冷區域的透鏡，同時引導入射的載熱熒光燈出芯片。

微制冷區域：

這是實際發生反斯托克斯冷卻的地方。

背反射器：

它可防止入射激光和熒光燈直接照射CPU或GPU。

傳感器：

用于檢測熱點形成，協助將激光引導到熱點上。

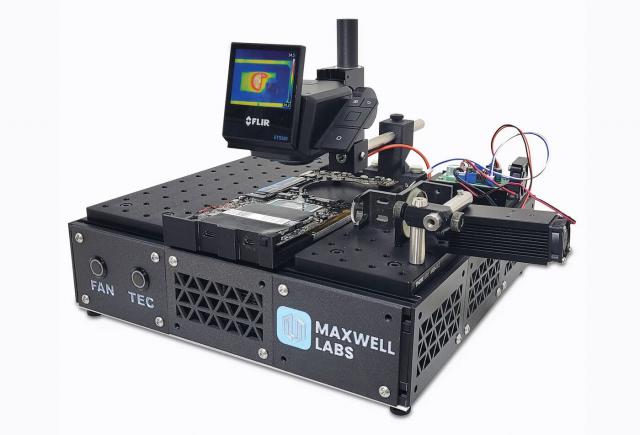

將一系列一平方毫米的光子冷板平鋪在芯片基板頂部，用外部熱像儀感應芯片熱點。熱點出現時，激光照射旁邊的光子冷板，刺激光子過程提取熱量，實現降溫。

此外，研究人員建立了多物理場仿真模型和逆向設計工具，搜索更多可調節參數，希望將冷卻功率密度再提高兩個數量級。

比風冷液冷更高效

芯片為何需要散熱？原因很簡單，芯片運行中會持續產生熱量，過熱會嚴重影響性能、可靠性，甚至導致?lián)p壞。

隨著現代高性能CPU/GPU晶體管密度增加、功率密度急劇上升，傳統散熱方式（風冷、液冷）在熱點區域效果不佳。

近幾年，芯片廠商圍繞熱限制提出諸多解決方案，主要集中在兩個方向：加快熱量導出和減少熱量產生。

例如，為加快熱量導出，采用熱導率更高的材料，或設計熱通道結構增加散熱面積；通過動態電壓頻率調節、功率門控、低功耗設計等技術從源頭減少熱輸出。

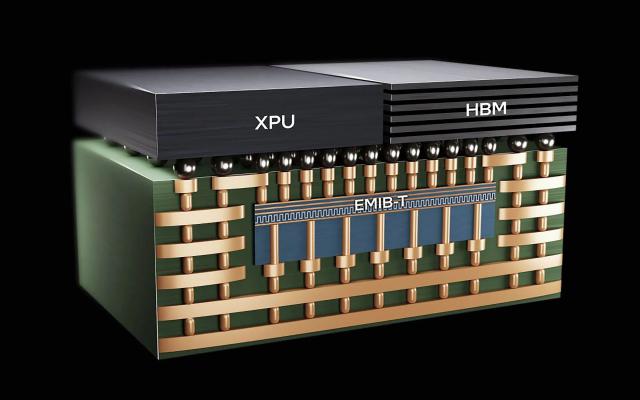

英特爾六月提出的芯片封裝技術，將傳統EMIB技術升級為帶垂直通道的連接，降低功率路徑熱產出。

同時，在封裝中設計分段集成熱擴散器結構，解決大面積硅片彎曲問題，改善熱通道導出效果。

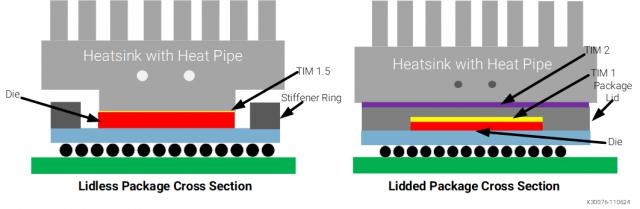

AMD同月針對嵌入式器件提出新散熱設計方案，采用優化的TIM改善熱接觸，建議封裝選無金屬封蓋，減少內部TIM熱阻。

另外，英偉達近年強調MLCP、系統級液體冷卻、散熱和封裝架構設計；臺積電則側重TIM、硅集成微流控等材料封裝解決方案。

微軟近期成功測試新型芯片冷卻系統，用微流體技術將微小液體通道蝕刻到硅上。

測試顯示，該系統可將GPU升溫降低65%，有助于實現更高功率密度的芯片設計。

……

總體來看，這些方法是在液冷風冷基礎上迭代，而新提出的光子冷卻提供了新的解決方案，效果顯著。

熱力學分析表明，初代激光冷卻裝置的散熱功率比空氣及液態冷卻系統高兩倍多，具體體現在：

1、消除暗硅問題。

多核或超大規模集成電路中，因功耗和散熱限制，多數芯片單元不能同時以最大頻率工作，80%需在給定時間內處于未激活狀態。

光子冷卻能在熱點剛形成時去除熱量影響，讓更多晶體管同時運行，充分發揮芯片效能。

2、實現更高的時鐘頻率。

該技術可使芯片溫度保持在50°C以下，而傳統散熱方式下芯片溫度普遍在90至120°C，集成擴大后溫度更高。

低溫環境有助于芯片實現更高時鐘頻率，在不增加晶體管密度的情況下提升性能，突破摩爾定律上限。

3、3D集成在熱管理上實現可控。

激光輔助冷卻能精準定位熱點，更易從3D堆棧中去除熱量，如每層添加光子冷板控溫，3D芯片設計更簡約。

4、激光冷卻更高效。

激光冷卻可使芯片保持恒溫，大幅降低對流冷卻系統整體功耗。實驗表明，激光冷卻與空氣冷卻結合時，芯片總體能耗可降低50%甚至更多。

5、循環回收更多廢能。

激光冷卻能回收比風冷和液冷更多的廢能，通過將光收集到光纜，再用熱光伏轉化為電能，實現高達60%的能量回收。

研究團隊預計，該技術突破將于2027年落地實用，屆時高性能計算和人工智能集群將借助光子冷卻提高每瓦冷卻性。

2028 - 2030年，或?qū)⑼瓿芍髁饔嬎阒行牟渴?，降低IT能耗40%，計算能力翻倍，2030年后推廣至邊緣計算。

光子冷卻重構了性能、計算和能力的關系，將熱管理問題轉化為可再生資源重復利用。正如作者所說：計算的未來是光子的、高效的和非?？岬?。
