透明導電膜在現代技術中（TCF）它是許多電子、光電、能源等設備的重要組成部分。在這些氧化物中（ITO）由于其優異的透明導電性能，已成為工業生產的主流。但是，ITO是一種不可再生能源，而且價格昂貴，ITO固有的脆性更是使其難以應用于軟可穿戴設備的日益發展?，F(xiàn)在，已經開發了一種透明的導電材料，如碳納米薄膜、金屬納米線、導電聚合物等。在這些材料中，碳納米薄膜被認為是最有前途的替代材料之一，因其具有優良的電學和光學特性、柔軟性和優異的穩定性，以及未來軍事應用和航空航天領域迫切需要的輕、抗輻照、超抗疲勞等特點。但是，實現軟透明導電膜廣泛應用的前提不僅要求其質量高，而且要能夠大規模甚至大規模制備。

為了實現這一目標，中國科學院物理研究所周維亞研究員指導博士生岳盈開發了一種新穎的模型驅動碳納米管網絡重組方法（FD-CNNR），用于制備大規模軟性自支撐碳納米透明導電膜，協同提高重組膜的力學強度、透光率和電導率，其面積可達A3尺寸，長度可達米級。在此基礎上，設計并構建了一種新型的軟智能窗口。以“相關工作”為基礎。Large-area Flexible Carbon Nanofilms with Synergistically Enhanced Transmittance and Conductivity Prepared by Reorganizing Single-walled Carbon Nanotube Networks"問題出現了《Advanced Materials》上。

/ 通過協同提高碳納米薄膜的透明導電性和機械性能。 /

目前，大多數行業認為應用于智能窗口、觸摸屏、可穿戴設備等的TCF應保持85%以上的透光率，TCF面電阻在實際應用中應低于100%。 Ω/sq。使用FD-CNNR方法制備的A44-c圖1a-c、大尺寸A3，大尺寸自支撐重組碳納米薄膜照片，長度為米級，薄膜厚度只有幾十納米，自支撐地漂浮在水面上。對于獨立石墨烯（G），原來的單壁碳納米管（SWNT），單壁碳納米管的重組（RSWNT），以及重組碳納米管-石墨烯（G-RSWNT）檢測薄膜的透明導電性能，數據顯示在圖1d中。RSWNT的制備 在90%透光的情況下，TCF表面電阻僅為110。 Ω/sq，G-RSWNT 在86%的透光率下，TCF只有69%。 Ω與原始SWNT相比，/sq表面電阻的導電性能提高了2.3倍，透光率提高了11%，完成了透明導電性能的協同提高。而且， RSWNT TCF 和 G-RSWNT 同時，TCF的力學強度也得到了協同提高，楊氏模量分別為~35和~45。 MPa，大約是原始SWNT-TCF（~5 MPa）8倍(圖1e)。

圖 1. （a-c）G-RSWNT薄膜照片漂浮在水面上，尺寸分別為1。 m×10 cm，A4尺寸，A3紙尺寸。（d）透射光譜揉面電阻，不同碳納米薄膜。（e）各種碳納米薄膜的應力-應變曲線，斜率代表楊氏模量。

/ 模仿驅動重組機制有助于形成大規模的Y型互聯網 /

FD-圖2a和2b顯示了CNNR模式的示意圖。SWNT貼合在光滑的銅泊上，在真空中加熱。銅和吸附的少量氧氣隨溫度升高而發生表面重構，產生鋸齒形的微觀結構，稱為“琢型”。具體來說，在高溫下，化學吸附的氧氣將蒸發的銅原子捕捉到液相，液相中的Cu-O前體在表面凝結成Cu。-O 鏈條，這個過程涉及到大量的銅原子傳輸。隨著溫度的升高，從最初的幾納米開始，琢型的寬度逐漸增大。在900 ℃上下琢型的寬度可以達到幾十到幾百納米，此時此刻， SWNT的位置將受到銅原子傳輸?shù)娘@著影響，SWNT立即被驅動移動，相鄰的SWNT逐漸靠近并形成連接，SWNT重組開始。當氣溫升至1030時 ℃，由于接近銅溶點，預熔明顯，形狀逐漸消失，RSWNT重組基本完成。此時，G可以通過氮源進一步準備。-RSWNT。SEM表征原點驗證了此過程(圖2c和2d)。RSWNT和G-RSWNT的外觀圖像如圖2e和2f所示，表面干凈平整，顯示出大面積的Y型因特網。它是一種更加有效的導電路徑和更加堅韌的力學網絡，是協同提高碳納米薄膜多種性能的重要因素。

圖 2. （a，b）模仿驅動SWNT網絡重組示意圖。（c，d）RSWNT和G-SEM圖像RSWNT。

【大規模自支撐碳納米透明導電膜可以無損轉移到目標襯底】

將重組碳納米管膜的性能與最近的代表性軟TCF相關報道進行比較，如圖3a和3b所示。可以看出，重組碳納米膜不僅具有透明導電性的領先水平，而且具有自支撐、清潔轉移等優異特性。同時，這項工作計劃彌補大型石墨烯-碳納米管復合膜領域的研究不足。

大規模、均勻的G-RSWNT薄膜可通過Batch使用。-to-Batch方法從支持轉移到隨機襯底。這個過程非常簡單，兼容性也很好。圖3c顯示了PET襯底上大規模的G-RSWNT薄膜照片。

圖 3. （a）這項工作與其它報告中碳納米薄膜的表面電阻和透光率進行了比較。（b）這項工作與其它報道中碳納米薄膜的各種性能進行了比較。（c）A3尺寸和1 m×10 cm的G-RSWNT PET是TCF照片的襯底。

/ 軟智能窗口基于碳納米透明導電膜的重組和液晶的改變 /

優異的透明度和導電性，以及大規模的制備，使得重組碳納米薄膜成為下一代透明導電材料的有力競爭對手。伴隨著現代化進程的加快，滿足綠色環保等多功能需求的智能設備越來越受到重視。用于分隔內外空間的窗戶，在工程、交通甚至航天工程等領域，通常會帶來額外的能源損失，在一些惡劣的環境中，也會面臨起霧、凍結等問題。一方面會造成能源浪費，另一方面也會影響窗戶的安全性和實用性。為解決這一問題，本工作制備了一種基于G-RSWNT薄膜和改變液晶的軟智能窗口，可實現可控變光、快速加熱、除霧等功能。圖4a和4b顯示了其原理示意和功能測試。

當環境溫度低于相變溫度時(~30)°C）當時，智能窗口處于透明狀態（OFF），這個時候會有更多的陽光進入室內。如果環境溫度較高，或者需要保護隱私、投射等功能，可以通過增加電壓(2 V cm-1)將智能窗調整到不透明狀態（ON）。當窗戶遇到霧氣時，智能窗戶可以通過焦耳加熱(0.04) W cm-2）來除霧。圖4e-g顯示了A4。 軟智能窗口尺寸的具體工作照片。歸功于 G-RSWNT TCF 出色的穩定性，智能窗戶在人工控制服役期間同樣具有出色的環境穩定性。

這種性能優異的多功能軟智能窗口，未來可用于顯示窗口、顯示鏡、顯微鏡、相機鏡頭等設施。此外，它還在航空航天飛機、建筑物(商店、辦公室等)中。)、在極寒地區使用的作物種植、輸送設備(輪船、飛機等)和裝甲車等場景中，也具有很大的實用價值。

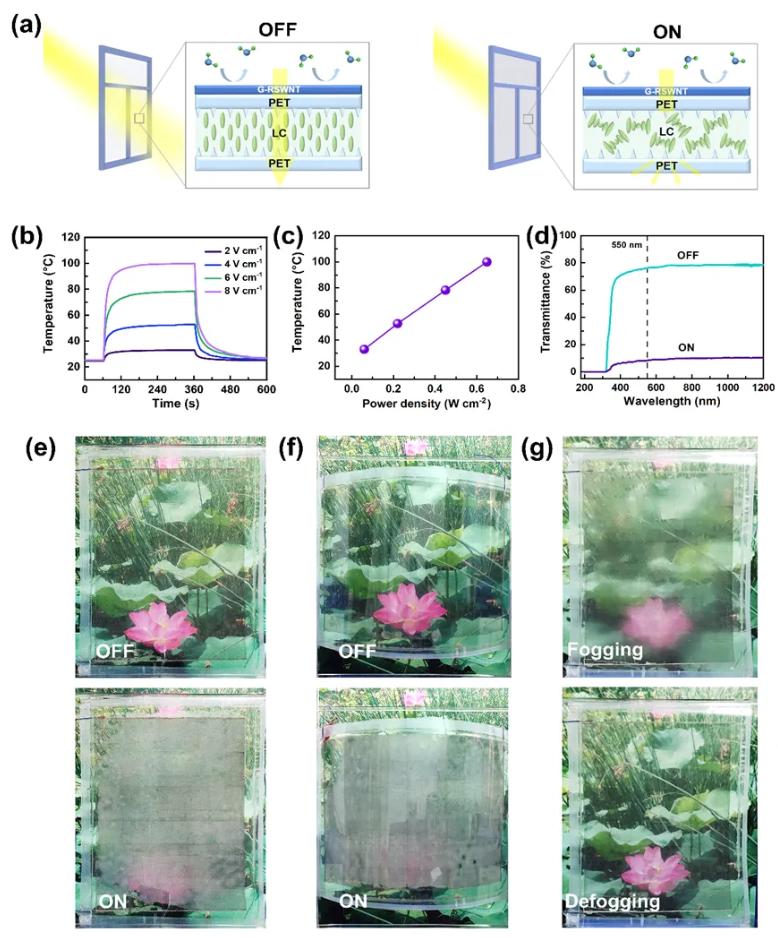

圖 4. （a）軟智能窗口的結構和原理示意圖基于G-RSWNT薄膜。（b）不同電壓密度下智能窗的溫度變化。（c）不同穩態溫度下智能窗的功率面密度。（d）ON/OFF狀態下智能窗口的透射率。（e, f）室溫25 在展平和彎曲條件下，智能窗透明度通過電壓調節變化。（g）20 ℃除霧檢測，智能窗戶工作溫度為28。 ℃。

/ 總結 /

本工作提出了先進的FD，以克服碳納米薄膜的一些關鍵特性(透明度、導電性、力學強度等)之間的相互制約。).-CNNR 對碳納米薄膜進行策略設計和制備(包括 RSWNT TCF和 G-RSWNT TCF）。這類薄膜具有優異的柔軟性、高力學強度、輕質性、優異的透光性和導電性，以及穩定性。與此同時，還可以實現大規模甚至大規模的制備?；诖笠?guī)模軟性 G-RSWNT TCF 的新型 A4 已開發出大小柔軟的智能窗口，可實現可控變光和快速除霧，在智能制造領域具有廣闊的應用前景。

柔性、輕質、高韌性、大面積碳納米透明導電膜可用于柔性電子、光電設備、光學工程、人工智能、現代建筑、交通運輸甚至航天工程等領域。另外，F(xiàn)D-CNNR 這種策略不僅可以做到 TCF 結構設計與性能優化提供了一個新的角度，也可以為研究其它功能膜(高韌性膜、保護膜等)提供新的啟發。

原文：

https://onlinelibrary.wiley.com/doi/10.1002/adma.202313971
