【選題背景】

鋰金屬理論容量高(3860) mAh/g）電化學(xué)電位極低(-3.04 V vs 標(biāo)準(zhǔn)氫極)，被認(rèn)為是下一代高能密度電池的理想陽極材料。全固態(tài)電池（LiSSBs）理論上可以顯著提高安全性，抑制鋰枝晶生長，通過使用不可燃的無機固態(tài)電解質(zhì)來代替?zhèn)鹘y(tǒng)的液體電解質(zhì)，因此備受關(guān)注。但是，鋰金屬的高反應(yīng)仍然帶來安全隱患，例如鋰枝晶通過電解質(zhì)層引起內(nèi)部短路，或者與電解質(zhì)發(fā)生界面副作用。盡管對鋰枝晶引起的熱失控問題進行了研究，但是鋰金屬與正極材料接觸引起的鋁熱反應(yīng)（thermite reaction）長期以來風(fēng)險被忽視。

基于這一點，加拿大蒙特利爾大學(xué)Mickael 利用熱學(xué)模擬和實驗驗證，Dolle團隊首次曝光了鋰金屬和磷酸鐵鋰(LiFePO4)，LFP）或者脫鋰態(tài)磷酸鐵(FePO4)FP）鋁熱反應(yīng)依然可以在無液體電解質(zhì)環(huán)境中發(fā)生，引發(fā)火災(zāi)，為電池安全設(shè)計提供了新的視角。這個發(fā)現(xiàn)挑戰(zhàn)了“全固態(tài)電池本征安全”的假設(shè)。鋁熱反應(yīng)通常是指金屬(如鋁)和金屬氧化物(如Fe2O3)在高溫下的強化反應(yīng)，而鋰的強還原能力使其與LFP/FP的反應(yīng)能量超過傳統(tǒng)的鋁熱系統(tǒng)。當(dāng)鋰因枝晶通過、機械損傷或高溫熔化與負(fù)極接觸時，反應(yīng)釋放的熱量可達25000°C，足夠的氣化鋰引起爆炸。這個發(fā)現(xiàn)揭示了當(dāng)前安全評估中忽略的關(guān)鍵風(fēng)險，迫切需要重新審視電池設(shè)計標(biāo)準(zhǔn)。

【主要內(nèi)容】

1. 鋁熱反應(yīng)的熱學(xué)特性和能量釋放

研究表明，鋰金屬和LiFePO4通過FactSage熱學(xué)建模。（LFP）或FePO4（FP）在充電和放電條件下，鋁熱反應(yīng)表現(xiàn)出顯著差異。放電LFP(LiFePO4)和鋰反應(yīng)釋放能量為-4.09 kJ/g，由于疊加電化學(xué)儲能，充電態(tài)FP(FePO4)的能量釋放達到-5.62 kJ/g，與傳統(tǒng)鋁熱劑(-3.98)相比 kJ/g）更高。鋰比例過大直接關(guān)系到反應(yīng)能量：放電狀態(tài)下，鋰過多700%(對應(yīng)100%) μ鋰箔時能量達到峰值-4.29 kJ/g；在充電狀態(tài)下，超過200%的鋰可以將隔熱溫度提高到25000°C，足夠的氣化鋰引起爆炸。

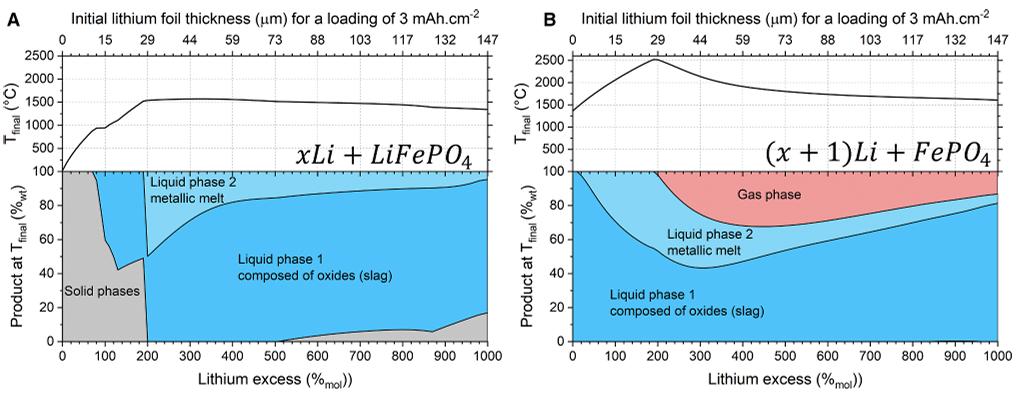

圖1. 生成和能量識別。

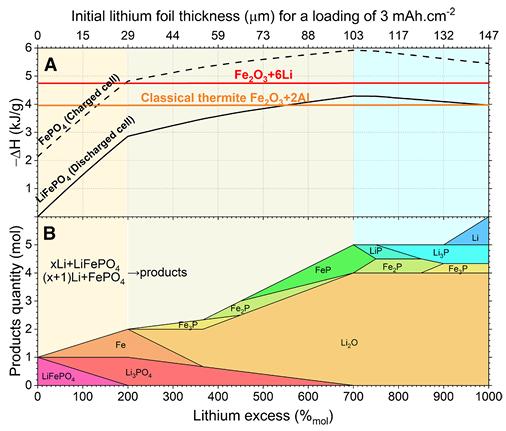

圖2. 絕熱溫升計算。

2. 隔熱溫度與反應(yīng)產(chǎn)品的相態(tài)演化

模擬顯示，隨著鋰過多，放電反應(yīng)溫度線性上升，鐵(溶點1538°C）Li2O(溶點14388)熔化后形成液態(tài)金屬和氧化物爐渣°C）抑制溫度的含量增加進一步上升。在充電反應(yīng)中，過多的鋰會促進液相氣相轉(zhuǎn)化，產(chǎn)生高活性鋰蒸氣，在封閉環(huán)境下爆炸的風(fēng)險顯著。研究還指出，目前的模型沒有考慮到電解質(zhì)或集流體的參與，實際電池中的這些成分可能會增加反應(yīng)的復(fù)雜性。

3. 實驗驗證和鈍化層對動力學(xué)的限制

當(dāng)鋰與LFP接觸不良時，在氬氣環(huán)境中需要5020°C觸發(fā)反應(yīng)，機械混合后室溫可引起局部燃燒。XRD和SEM/EDX分析證實了Li3PO4的產(chǎn)品。、Li2O、與模型一致的Fe3P和非反應(yīng)鋰。雖然鈍化層(如Li2O)會減緩反應(yīng)，但它的破裂會暴露出新鮮的鋰表面，導(dǎo)致間歇性復(fù)燃(DSC試驗顯示反應(yīng)持續(xù)1小時以上)。試驗還發(fā)現(xiàn)，充電反應(yīng)產(chǎn)生了FeO等亞穩(wěn)中間相，進一步復(fù)雜化安全評估。

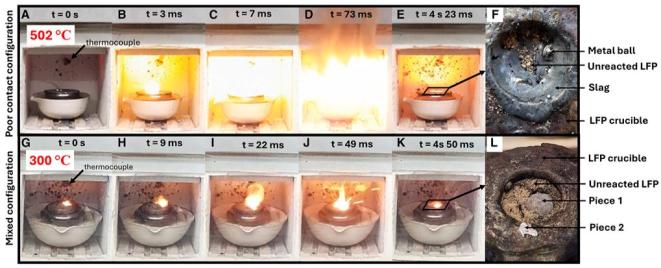

圖3. 爐馬弗爐內(nèi)鋁熱劑反應(yīng)的實驗證據(jù)。

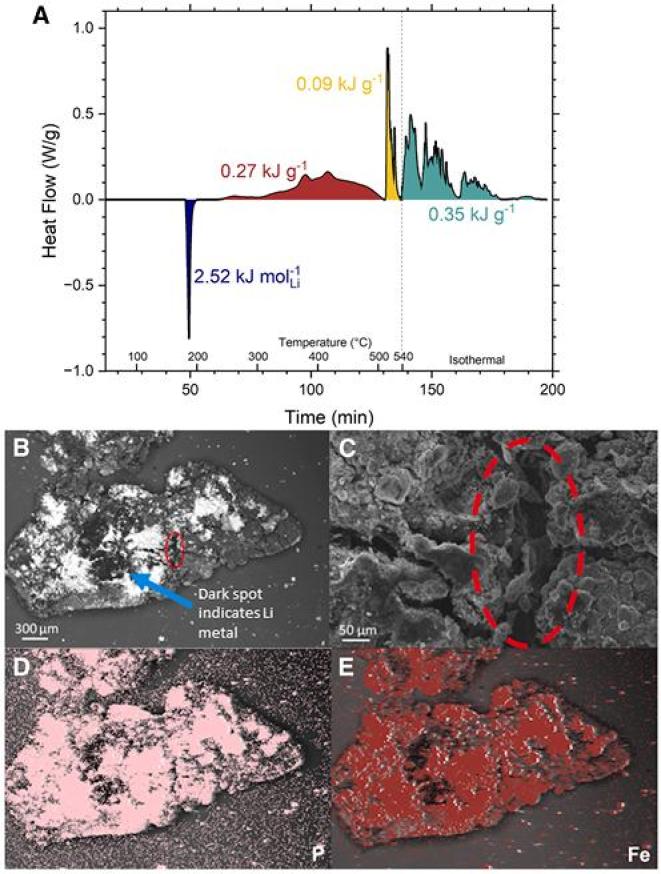

圖4. FePO4鋁熱劑在DSC中。

4. 實際電池中的風(fēng)險和安全閥值

在循環(huán)老化過程中，鋰沉積層表面積的增加可能會加重反應(yīng)的劇烈程度，而如果鋰和負(fù)極材料在電池回收過程中混合破碎，可能會引發(fā)破壞性鋁熱反應(yīng)。研究提出了安全閥值：鋰箔在充電電池中的厚度超過29。 μm（對應(yīng)3 mAh/cm2正極負(fù)荷)，保溫溫度可以汽化鋰，建議嚴(yán)格控制鋰過大比例。另外，為了降低鋰流動和接觸的風(fēng)險，需要提高鈍化層的穩(wěn)定性和電池堆壓工藝。

5. 挑戰(zhàn)和研究未來的內(nèi)容

目前的研究重點是LFP系統(tǒng)，但是NMC等高能負(fù)極(例如、LNMO）與鋰的鋁熱反應(yīng)可能更強，并伴有氣體釋放，因此有必要對其危害進行系統(tǒng)評估。同時，電池回收中的安全處理工藝亟待開發(fā)，防止鋁熱反應(yīng)引起火災(zāi)。未來，鋰金屬固體電池需要結(jié)合材料涂層、熱管理模式和標(biāo)準(zhǔn)化測試，向真正安全的下一代儲能技術(shù)發(fā)展。

【結(jié)論】

這項研究證實了鋰金屬和LiFePO4（LFP）或FePO4（FP）熱學(xué)自發(fā)的鋁熱反應(yīng)會出現(xiàn)。這種反應(yīng)不需要氣態(tài)氧參與，因此引入了一種新的電池故障機制，直接導(dǎo)致熱量積聚和火災(zāi)。即使鋰金屬全固態(tài)電池處于放電狀態(tài)(0%荷電狀態(tài))（LiSSB），如果電池中仍然存在鋰金屬，其安全性仍然不能完全保證。熱計算表明，隨著鋰含量的增加，反應(yīng)釋放的總能量明顯增加，從而增加單個電池故障的風(fēng)險和熱失控向相鄰電池傳播的概率。所以，鋰過多(即負(fù)極與正極容量比)的具體值必須在安全測試中明確報告。在充電電池中，局部鋰超過2000 mol%（對應(yīng)3 mAh cm-2負(fù)荷下29 μ當(dāng)鋰箔較厚時，釋放的能量足以使鋰汽化，造成嚴(yán)重的安全隱患。但是，鋰箔厚度的降低會顯著增加電池制造的難度，這對實際安全標(biāo)準(zhǔn)的實施提出了挑戰(zhàn)。實驗表明，300 mol%在鋰過多的情況下，鋁熱反應(yīng)表現(xiàn)出快速的動力學(xué)特性。反應(yīng)的觸發(fā)溫度和水平高度依賴鋰與活性材料的接觸狀態(tài):高表層接觸時，可在常溫下引起反應(yīng)；當(dāng)接觸不良時，點火溫度可以上升到500。°C。差距掃描量熱（DSC）分析表明，反應(yīng)會在鋰表面形成鈍化層，導(dǎo)致傳質(zhì)受到限制。鈍化層雖然可以緩解瞬時溫升，但其不均勻反應(yīng)會導(dǎo)致不可預(yù)測的間歇性燃燒(持續(xù)1小時以上)，這對應(yīng)急救援(如重新點火風(fēng)險、長期燃燒和殘留能量管理)提出了嚴(yán)峻的考驗。綜上所述，為了保證鋰金屬全固態(tài)電池的安全應(yīng)用，鋁熱反應(yīng)的風(fēng)險需要通過材料鍍層、電池結(jié)構(gòu)優(yōu)化和熱管理模式有效改善。另外，未來鋰金屬電池的回收工藝要格外謹(jǐn)慎——如果將負(fù)極與陽極材料混合破碎，可能會引發(fā)強烈的火災(zāi)。值得注意的是，高能負(fù)極材料(如片層NMC或尖晶石LNMO)的鋁熱反應(yīng)可以釋放更多的熱能，相關(guān)研究將在后續(xù)工作中進行。

免責(zé)聲明:中國復(fù)合材料協(xié)會微信微信官方賬號發(fā)布的文章僅用于復(fù)合材料理論知識和市場信息的交流與分享，不用于任何商業(yè)目的。如果任何個人或組織對文章版權(quán)或其內(nèi)容的真實性和準(zhǔn)確性有疑問，請盡快聯(lián)系我們。我們會及時處理。

繼續(xù)滾動閱讀下一個輕觸閱讀原文。

學(xué)會向上滑動中國復(fù)合材料，看下一個。

標(biāo)題：“【復(fù)材信息】揭開固體電池安全風(fēng)險最新“神秘面紗”！”

本文僅代表作者觀點，版權(quán)歸原創(chuàng)者所有，如需轉(zhuǎn)載請在文中注明來源及作者名字。

免責(zé)聲明：本文系轉(zhuǎn)載編輯文章，僅作分享之用。如分享內(nèi)容、圖片侵犯到您的版權(quán)或非授權(quán)發(fā)布，請及時與我們聯(lián)系進行審核處理或刪除，您可以發(fā)送材料至郵箱：service@tojoy.com
