【復材資訊】金剛石散熱領域取得重要新成果
07-22 06:42
電子設備不斷朝著小型化、高功率化發展，這對熱管理提出了更高要求。高分子復合材料由于輕質且易于加工，常被應用于熱管理領域。然而，其固有的低導熱性難以滿足高熱流密度設備的需求。為了提升其導熱系數，人們通常會添加導熱填料，但這又帶來了新的問題。一方面，填料與基體樹脂間的界面熱阻顯著增加，導致熱量傳導效率大幅降低；另一方面，高比例填料的加入往往會使材料的力學性能變差，如沖擊強度下降、韌性降低，進而影響器件的結構穩定性。
聚（離子液體）（PIL）、液態金屬（LM ）、金剛石等新材料因其獨特特性受到關注。但在實際應用中，這些材料面臨著一些共性挑戰。PIL 與基體的相容性不足，容易引發相分離；LM 與高分子界面的浸潤性差，導致分散不均；金剛石成本高，且與樹脂界面存在熱匹配難題，這些都制約著材料間的有效復合以及協同散熱效能的充分發揮。
近日，中國科學院深圳先進技術研究院么依民團隊提出了一種導熱復合材料，該材料結合了聚（離子液體）（PIL）、聚（1 - 辛基 - 3 - 乙烯基咪唑）雙（三氟甲磺酰基）酰亞胺 （P[OVIm]NTf?）、液態金屬 （LM） 和金剛石作為雙重填料。這種復合材料在鋼基材上實現了 14.2 W/mK 的導熱系數、74% 的拉伸伸長率和 0.99 MPa 的界面粘合強度。通過結構優化和界面工程，它具備了卓越的機械柔韌性和可加工性，動態流變分析也證實了這一點。
在芯片封裝測試中，該復合材料通過降低界面熱阻來提高散熱效率。金剛石的摻入可以防止 LM 氧化，在老化測試（-55 至 125℃，300 次循環；50℃，1000 小時）后，能保持 99% 的表面覆蓋率，并將性能下降降至最低。鍍鉻金剛石進一步提高了材料在高濕度和高溫環境下的可靠性。這種三元系統解決了高填料含量和熱界面材料柔韌性之間的矛盾。界面增強和協同穩定機制平衡了導熱性與長期可靠性。這些發現推動了聚離子液體在熱管理中的應用，為大功率電子產品提供了耐用的解決方案，尤其適用于極端條件。

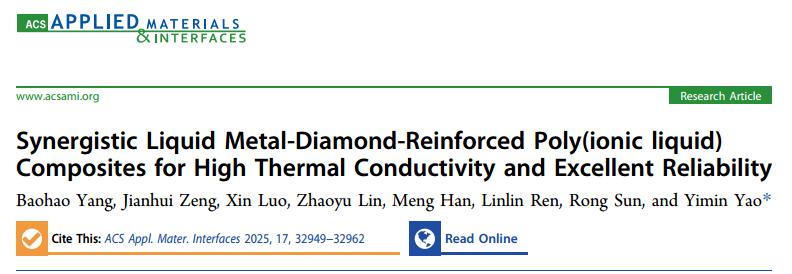

該研究建立了一個用于設計具有優化性能和穩定性的熱界面材料的框架。研究成果以“Synergistic Liquid Metal - Diamond - Reinforced Poly(ionic liquid) Composites for High Thermal Conductivity and Excellent Reliability”為題發表在《ACS Applied Materials & Interfaces》期刊。

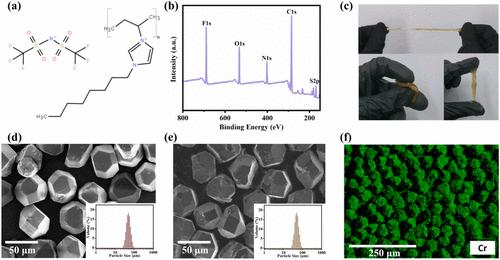

圖 1. 材料表征：(a) P[OVIm]NTf?的化學式，(b) X 射線光電子能譜（XPS）分析，(c) 展示柔韌性、拉伸性能和黏度的實物圖，(d) 金剛石微粉的掃描電子顯微鏡（SEM）圖像，(e) 鍍鉻金剛石微粉的掃描電子顯微鏡圖像，以及 鍍鉻金剛石的能量色散 X 射線光譜（EDS）元素分布圖。

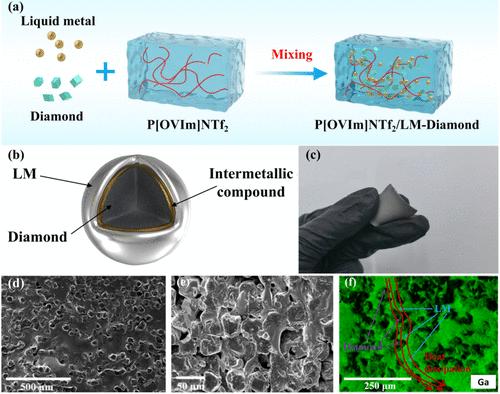

圖 2. 復合材料表征：（a）P[OVIm]NTf?/LM - 金剛石粘彈性體的制造工藝，（B）液態金屬和鉻涂層金剛石之間的界面相互作用機制，（c）宏觀柔性演示，（d）復合材料的橫截面 SEM，（e）液態金屬橋接金剛石顆粒的示意圖，以及Ga 分布的 EDS 圖。

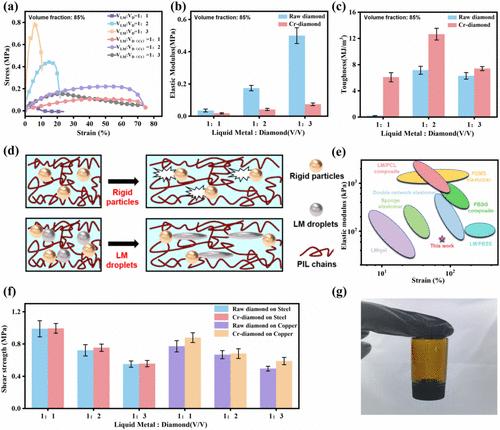

圖 3. 力學性能表征：(a) 不同液態金屬（LM）/金剛石含量下的應力 - 應變行為，(b) 彈性模量與液態金屬含量的關系，(c) 韌性評估，(d) 與剛性顆粒復合材料的拉伸性能對比，(e) 拉伸性能基準測試，(f) 不同液態金屬/金剛石配比樣品的界面粘合強度分析，以及 粘合性能的實物展示。

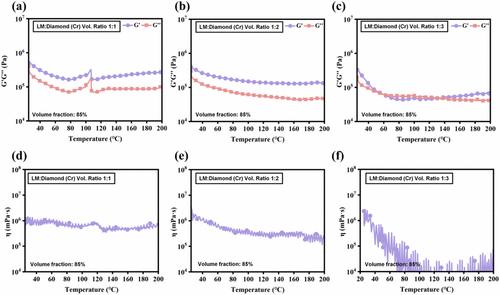

圖 4. 流變性能表征：(a - c) 不同液態金屬/金剛石比例（1:1、1:2、1:3）下儲能模量（G′）和損耗模量（G″）隨溫度的變化，(d - f) 相應比例下黏度隨溫度的變化曲線。

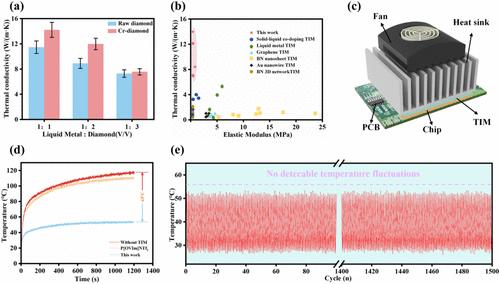

圖 5. 熱性能評估：(a) 導熱系數隨液態金屬/金剛石填料負載量的變化，(b) 與聚合物基熱復合材料的性能對比，(c) 散熱測試示意圖，(d) 溫度變化對比（與 P[OVIm]NTf?材料及無熱界面材料情況相比），(e) 1500 次熱循環（加熱 - 冷卻循環）下的穩定性。

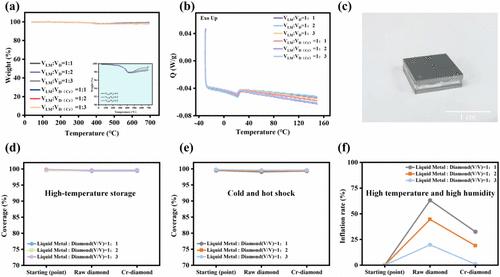

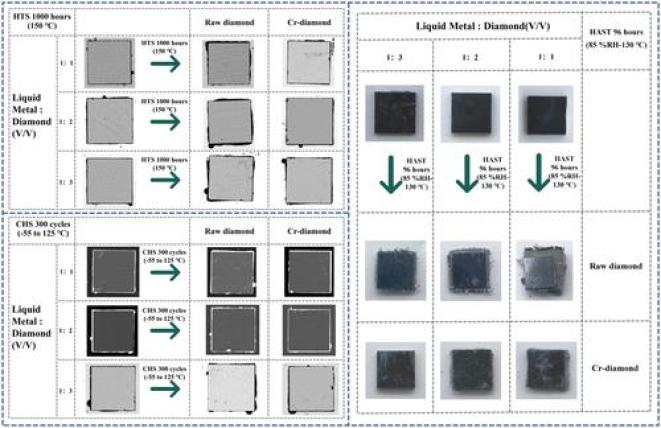

圖 6. 熱穩定性和耐老化性能評估：(a) 不同液態金屬（LM）和金剛石含量的 P[OVIm]NTf?/LM - 金剛石黏彈性體在空氣氣氛下的熱重分析（TGA）曲線；(b) 不同液態金屬和金剛石含量的 P[OVIm]NTf?/LM - 金剛石黏彈性體的差示掃描量熱法（DSC）熱譜圖；(c) 夾層樣品照片；(d) 冷熱沖擊老化測試過程中樣品覆蓋率的變化；(e) 高溫存儲老化測試過程中樣品覆蓋率的變化；(f) 高溫高濕老化測試過程中樣品膨脹率的變化。
圖 6. 熱穩定性和耐老化性能評估：(a) 不同液態金屬（LM）和金剛石含量的 P[OVIm]NTf?/LM - 金剛石黏彈性體在空氣氣氛下的熱重分析（TGA）曲線；(b) 不同液態金屬和金剛石含量的 P[OVIm]NTf?/LM - 金剛石黏彈性體的差示掃描量熱法（DSC）熱譜圖；(c) 夾層樣品照片；(d) 冷熱沖擊老化測試過程中樣品覆蓋率的變化；(e) 高溫存儲老化測試過程中樣品覆蓋率的變化；(f) 高溫高濕老化測試過程中樣品膨脹率的變化。
