電子發燒友網報道（文 / 李彎彎）在人工智能算力需求猛增、數據中心規模不斷擴大的當下，傳統電互連技術遭遇帶寬瓶頸與能耗難題。硅光芯片憑借高集成度、低功耗、超高速率的優勢，正成為重塑光通信產業格局的關鍵技術。預計到2025年，全球硅光芯片市場規模將突破80億美元，中國廠商在技術突破和商業化進程中展現出強大競爭力。

硅光芯片技術突破

硅光芯片的技術突破主要體現在材料融合和架構創新兩方面。在材料上，異質集成技術是解決硅基發光問題的關鍵。英特爾運用晶圓鍵合技術，將磷化銦激光器與硅波導集成，實現了100G至400G硅光模塊的大規模商用，其新產品采用倏逝波耦合方案，使激光器與硅波導的耦合效率提高到85%。加州大學圣塔芭芭拉分校團隊研發的量子點激光器，以InAs量子點作為增益介質，在硅襯底上實現了光子晶體激光器的穩定輸出，為單片集成光源開辟了新途徑。

架構創新方面，CPO（光電共封裝）技術引發產業變革。博通推出的CPO交換芯片將硅光引擎與ASIC芯片協同封裝，使1.6T光模塊的功耗降低40%，延遲減少30%。國內企業中，中際旭創的1.6T硅光模塊采用自研芯片，通過波分復用技術實現單芯片8波長集成，傳輸容量超過1.6Tb/s，已進入國際云服務商的測試階段；新易盛推出的400G硅光模塊采用低成本混合集成方案，通過優化光耦合結構，使成本比傳統方案降低30%，在東南亞數據中心市場處于領先地位。

制造環節的技術突破大幅提高了良率和產能。中芯國際12英寸DUV產線完成28nm節點硅光芯片流片驗證，關鍵層套刻精度誤差控制在3微米以內，制造成本比傳統方案降低35%。華工科技開發的納米脊工程技術，通過限制缺陷在特定區域生長，在硅基上獲得高質量III - V族材料，其800G硅光模塊已通過中國移動的嚴格測試，進入批量供貨階段。

產業鏈生態呈現垂直整合趨勢。英特爾構建了從設計到封測的全流程體系，其硅光模塊在數據中心市場占有率達61%；思科通過收購Acacia強化相干光模塊技術，在電信市場占據近50%的份額。國內企業形成差異化競爭格局：華為海思的X2系列硅光芯片實現4 × 4波分復用器與電吸收調制器一體化封裝，端口速率達800Gbps；華工科技通過收購德國UVOL公司獲得先進封裝技術，其硅光模塊的耦合效率比行業平均水平提高15%。

硅光芯片市場格局

數據中心領域是硅光芯片最大的應用市場。全球數據中心數量從2018年的400萬個增加到2023年的800萬個，引發了對400G/800G光模塊的大量需求。阿里云第三代數據中心全面采用國產硅光芯片，實現25公里無中繼傳輸，單比特能耗比傳統方案降低60%。LightCounting預測，2025年全球數據中心硅光模塊市場規模將達55億美元，其中CPO方案占比將超過30%。具體來看，新易盛憑借在東南亞市場的深耕，400G硅光模塊出貨量同比增長200%；中際旭創的1.6T模塊成為谷歌、亞馬遜等巨頭的首選方案，市場份額突破35%。

智能駕駛領域成為新的增長點。硅光固態激光雷達通過CMOS工藝兼容的高密度集成，使系統成本降至傳統機械式方案的1/5。禾賽科技與九峰山實驗室合作開發的硅光雷達芯片，集成128通道VCSEL陣列，探測距離超過300米，已獲得多家車企的定點合作。華工科技推出的車載硅光通信模塊，支持10Gbps數據傳輸，滿足L4級自動駕駛的實時性要求，預計2025年裝車量將突破50萬輛。

技術瓶頸和供應鏈風險是主要挑戰。硅波導傳輸損耗、熱管理難題限制了單片集成度的提升，當前硅光芯片集成組件數量雖已達萬級，但良率波動使成本比理論值高出20%。在供應鏈方面，高端DUV設備依賴進口，InP外延片產能集中在日美企業，地緣政治風險增加。為應對挑戰，國內企業加速垂直整合：有研硅通過收購DGT Technologies獲得半導體核心零部件加工技術，將產業鏈延伸至設備環節；長光華芯建設8英寸硅光晶圓中試線，實現片上光源技術自主可控。

政策支持和生態建設為發展提供動力。國家集成電路上層規劃明確將硅光子列為重點發展方向，上海、湖北、重慶等地建設光子芯片創新平臺，形成“設計 - 制造 - 封測”全鏈條支撐。資本市場上，2024年國內硅光領域融資超過50億元，九峰山實驗室、云洲智能等創新企業獲得紅杉、高瓴等機構投資，技術迭代周期縮短至18個月。華工科技聯合華中科技大學成立的硅光聯合實驗室，已孵化出30余項核心專利，其開發的硅光溫度傳感器精度達± 0.1 ℃，達到國際領先水平。

寫在最后

展望2030年，硅光芯片將在三個方面取得突破：技術上，單片集成組件數量突破10萬級，實現全光子AI計算芯片；市場上，數據中心滲透率超過60%，智能駕駛市場占比達25%；產業上，中國有望掌握核心制造技術，形成千億級產業集群。當硅基材料與光子技術深度融合，以新易盛、中際旭創、光迅科技、華工科技為代表的中國企業，正通過持續的技術創新和生態布局，為數字經濟時代構建更高效、更綠色的信息高速公路。

更多熱點文章閱讀

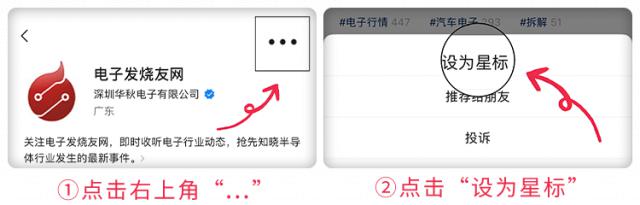

點擊關注 星標我們
