[ 腕表之家 鐘表技術 ] 不久前，愛彼推出了RD5自動上弦陀飛輪計時表，它的問世“徹底改變了”機械計時表的構造。RD系列是愛彼應用最新制表技術、全新機械表構造的復雜表系列。2015年推出RD1，2025年的RD5采用了前所未有的“全新計時構造”。

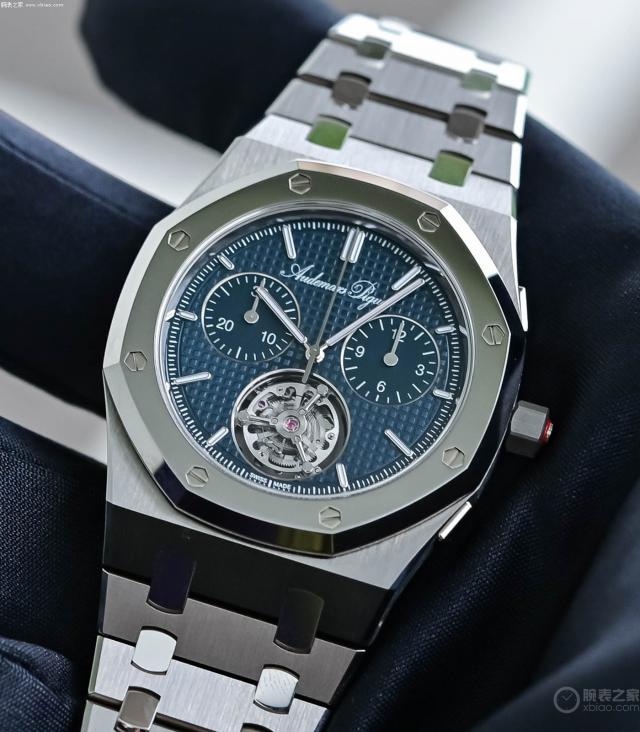

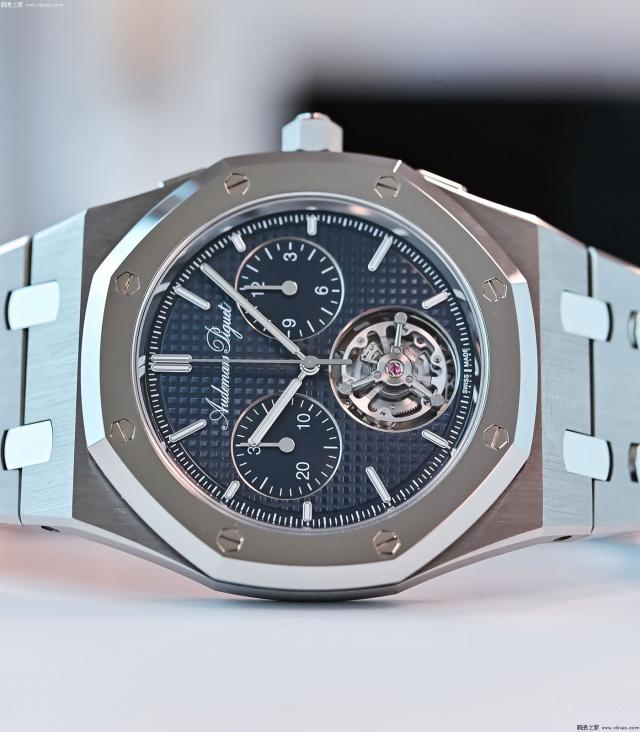

愛彼RD5自動上弦陀飛輪計時表

其目的是讓手表在具備自動上弦、陀飛輪、計時功能的同時，擁有適合佩戴的緊湊尺寸、超薄厚度以及絕佳的計時操作手感。

愛彼RD5自動上弦陀飛輪計時表，尺寸39毫米，厚8.1毫米，采用鈦金屬表殼和金屬玻璃表圈，海外公價260000瑞郎，約合人民幣232萬元，且限量150只。

愛彼RD5，兩大全新計時構造。

為了在39毫米、8.1毫米厚的超薄表殼中（對于復雜表而言）同時容納陀飛輪和計時這兩大功能（外加自動上弦），愛彼RD5采用了兩種“完全全新”的計時構造，分別是全新的齒條歸零構造和全新的垂直離合構造，下面我們逐一了解。

愛彼RD5，計時核心構造。

第一，愛彼RD5，全新的齒條歸零機構。

愛彼RD5的計時歸零機構用全新的“齒條”取代了傳統的“心形凸輪”。

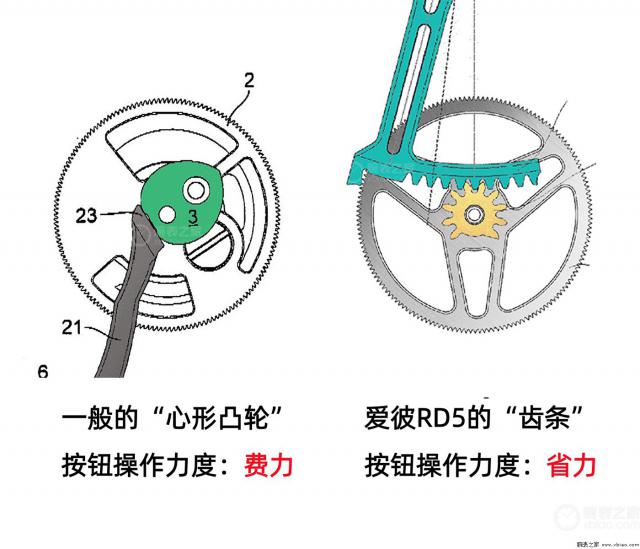

傳統計時表上，用于實現計時指針歸零的“心形凸輪”存在一個小問題。當按下計時表歸零按鈕后，歸零杠桿需“使勁”推動“心形凸輪”，將這個“桃心形狀的凸輪”推回原位，計時指針才能歸零。由于“心形凸輪”形狀不規則，杠桿推動它時需要較大力度，因此我們按下按鈕時會感覺稍費力。愛彼要改善的就是這種手感問題。

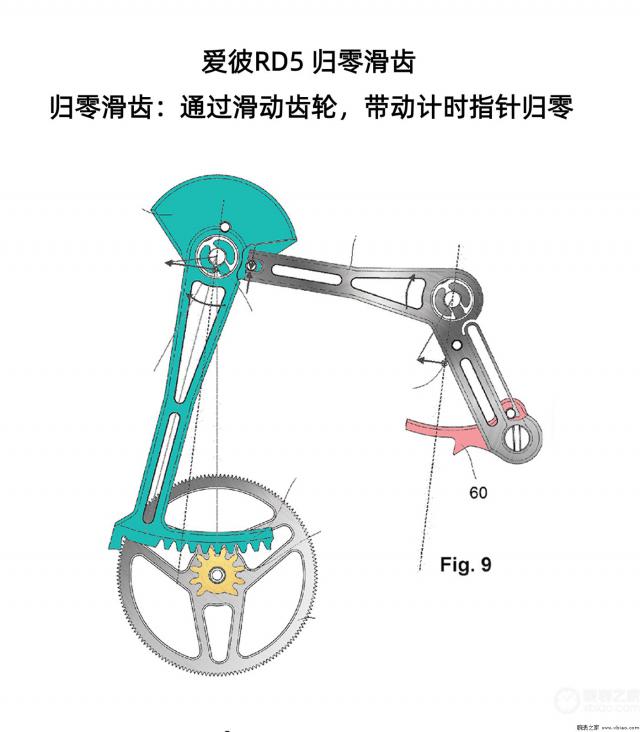

愛彼RD5，全新的“齒條”歸零構造，以及優勢。

愛彼RD5的解決辦法是設計了一個全新的、前所未有的“齒條”歸零構造。愛彼從逆跳功能中獲得啟發，具體來說，計時啟動后，計時齒輪帶動“齒條”從右往左滑動，需要?dú)w零時，“齒條”瞬間反向從左往右劃回，從而帶動計時指針回到零位。愛彼RD5的“齒條”將計時指針“劃”回零位，比傳統的杠桿推“心形凸輪”把計時指針“推”回零位所需力度大幅減輕，按下按鈕的手感明顯提升。

愛彼RD5，全新的“齒條”歸零構造。

之所以說從逆跳功能中獲得啟發，是因?yàn)閻郾薘D5的“齒條”和逆跳構造類似。如果計時功能一直開啟，不停止也不歸零，計時齒輪轉一圈，“齒條”會從右劃到左，然后自動跳回原位，繼續從右到左循環，直到按下歸零按鈕，它會瞬間將計時指針“劃回”零位。

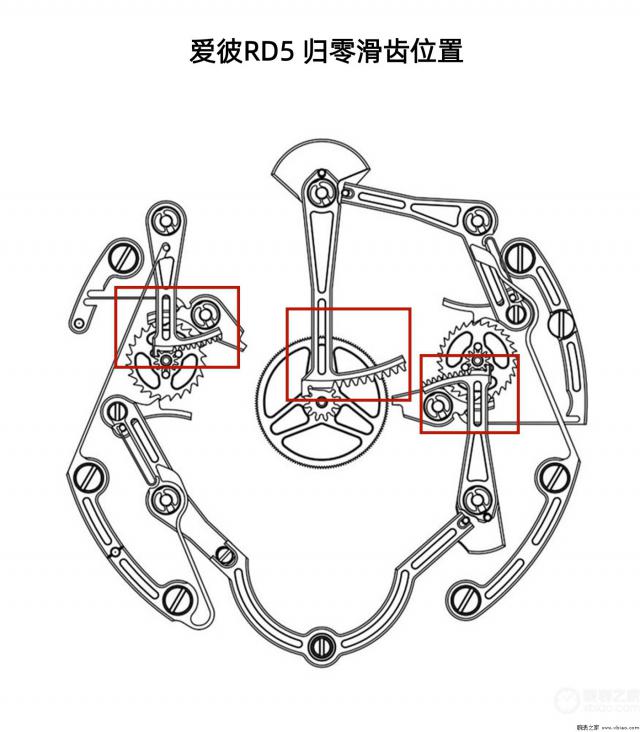

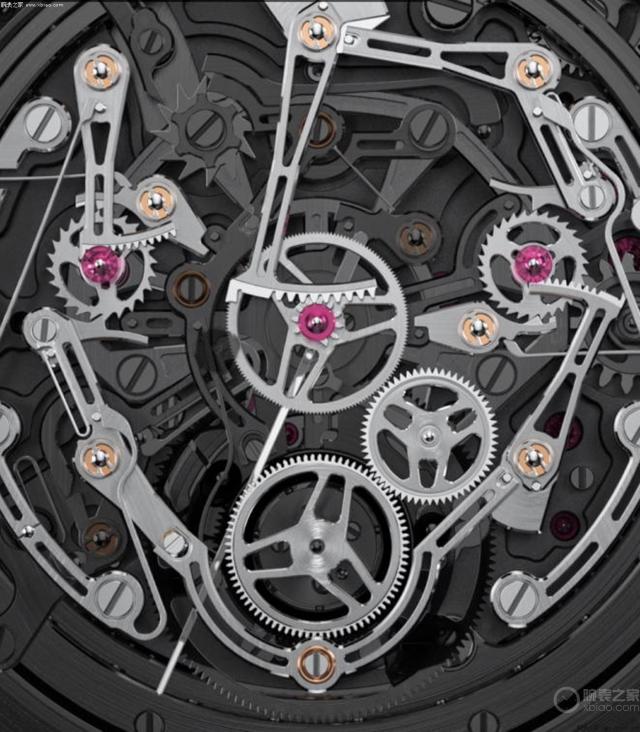

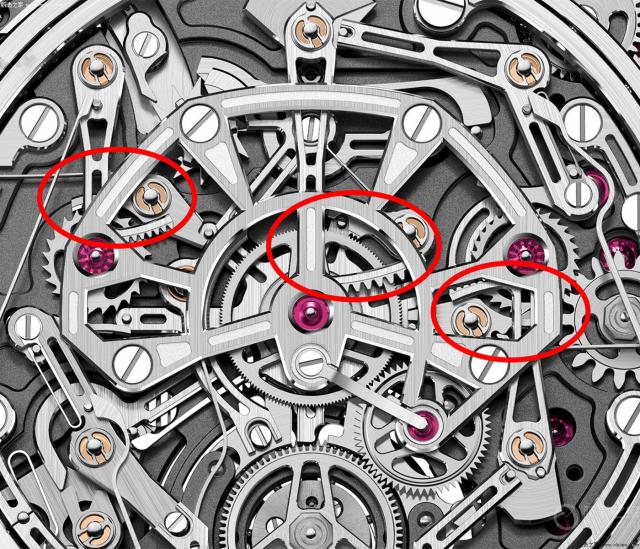

愛彼RD5，全新的“齒條”歸零構造。在機芯中的位置。

愛彼RD5上有3套“齒條”歸零機構，分別對應手表表盤上的中央計時秒針、30分鐘計時指針、12小時計時指針。同時可以看到，愛彼RD5的計時方形按鈕“小且扁平”。這是因?yàn)檫@套“齒條”構造使計時按鈕操作力度比一般計時表小10到25倍，按下按鈕的行程更短。

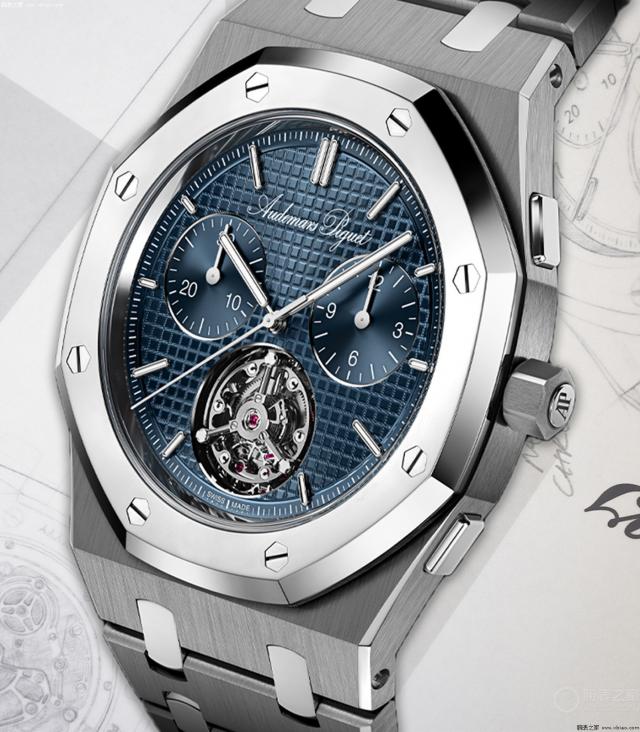

愛彼RD5，計時按鈕“小且扁平”。

從RD5機芯圖上可以看到，分鐘、小時計時齒輪是“狼牙齒輪”，這意味著RD5的分鐘、小時計時指針是“瞬跳”的。另外，計時秒針是鈦金屬的。

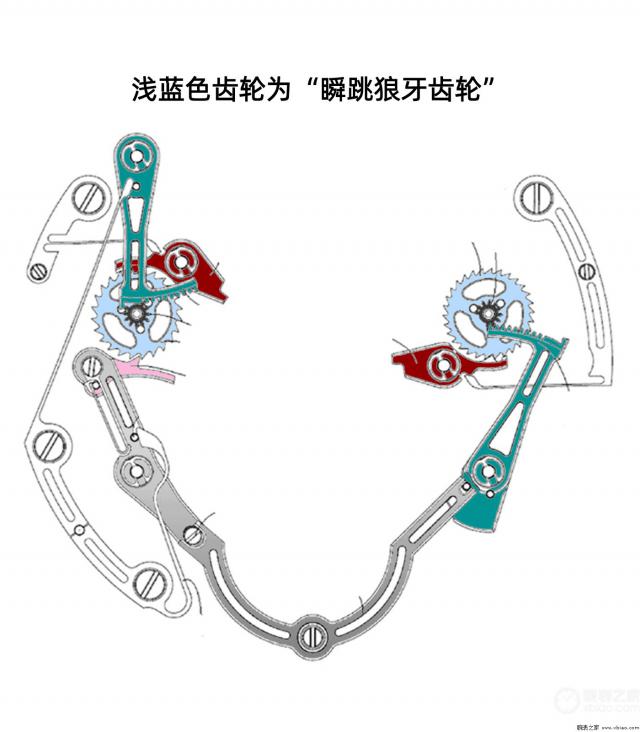

RD5的分鐘、小時計時指針是“瞬跳”的。

第二，愛彼RD5，新型垂直離合。

愛彼RD5的計時部分采用了一種全新的垂直離合構造。雖然仍稱為“垂直離合”，但它融合了水平離合、垂直離合的多種特征，國外甚至稱其為“垂直 / 水平混合離合系統”（vertical - horizontal hybrid coupling system）。

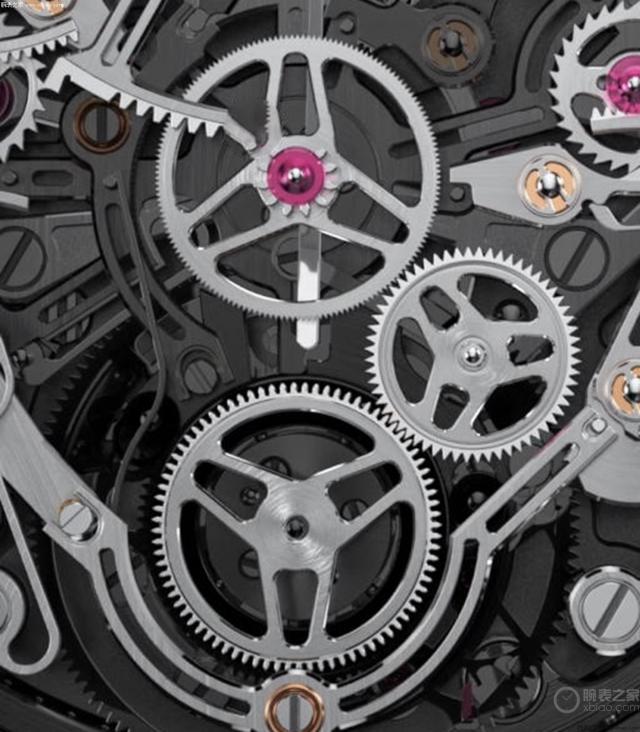

愛彼RD5，新型垂直離合部分。

RD5“新型垂直離合”的布局形式類似水平離合，但其離合齒輪是上下垂直移動的，且沒有標準垂直離合的“摩擦片”，完全通過離合齒輪上下垂直移動來實現齒輪嚙合、分離。齒輪直接嚙合齒輪，這又與水平離合類似。

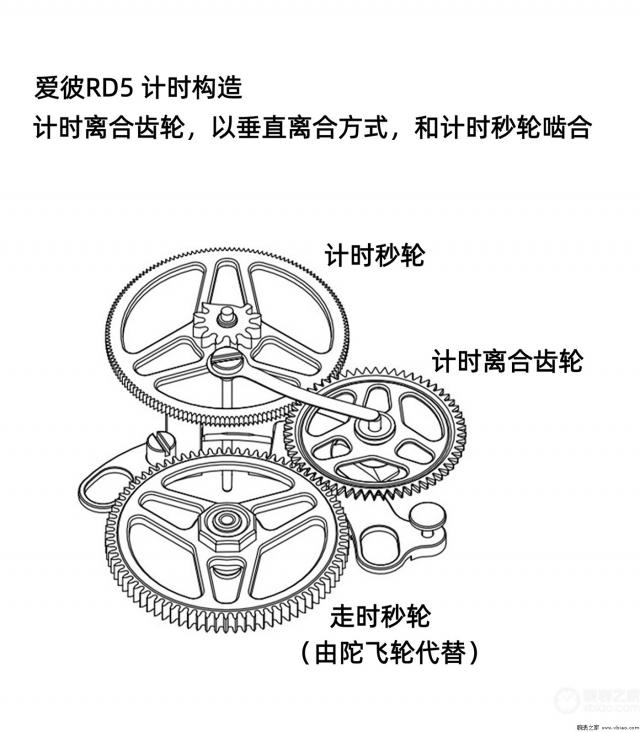

愛彼RD5，新型“垂直離合”構造。它融合了水平離合、垂直離合的多種特征。

愛彼研發這種特殊的“新型垂直離合”，是因?yàn)橐?9毫米、厚8.1毫米如此緊湊超薄的RD5中，在有陀飛輪的同時再加入一套計時，所以計時構造也必須緊湊、超薄。

RD5的“新型垂直離合”輪系非常緊湊：陀飛輪（四輪）→計時離合齒輪→計時秒輪。

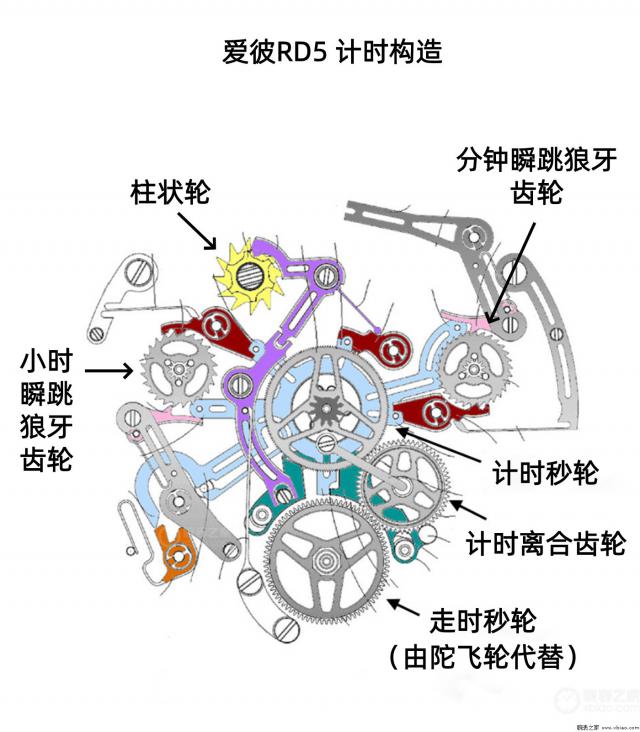

愛彼RD5，計時部分構造。

RD5的“新型垂直離合”比傳統的水平離合占用空間小，又比傳統的垂直離合厚度薄，這是其最大的優勢和特點。

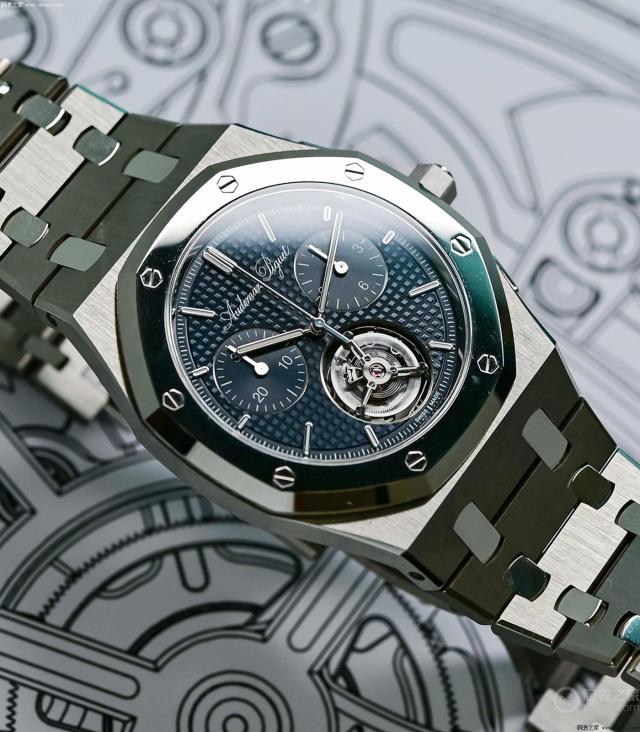

愛彼RD5的外觀和機芯特點。

愛彼RD5采用了愛彼皇家橡樹元祖“Jumbo”的外觀尺寸。作為一只自動上弦陀飛輪計時表，其尺寸和皇家橡樹“Jumbo” 16202幾乎一致（16202是39毫米、8毫米厚），這是RD5的厲害之處。

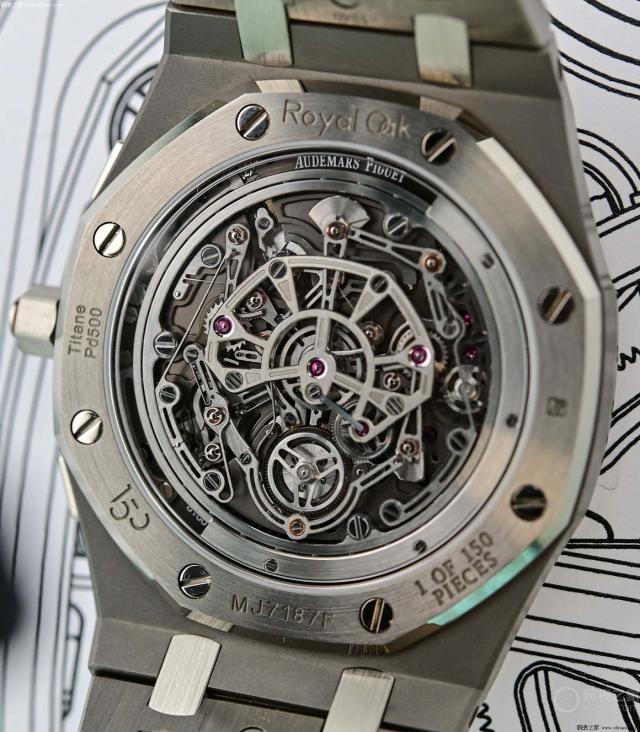

愛彼RD5自動上弦陀飛輪計時表，使用8100機芯。

RD5使用的8100機芯采用“邊緣自動陀”，自動陀位于機芯最外圈。8100機芯板路呈“環形”布局，愛彼方面表示，這是對皇家橡樹“Jumbo”著名的2121機芯的一種致敬（2121機芯以環形自動陀軌道聞名）。

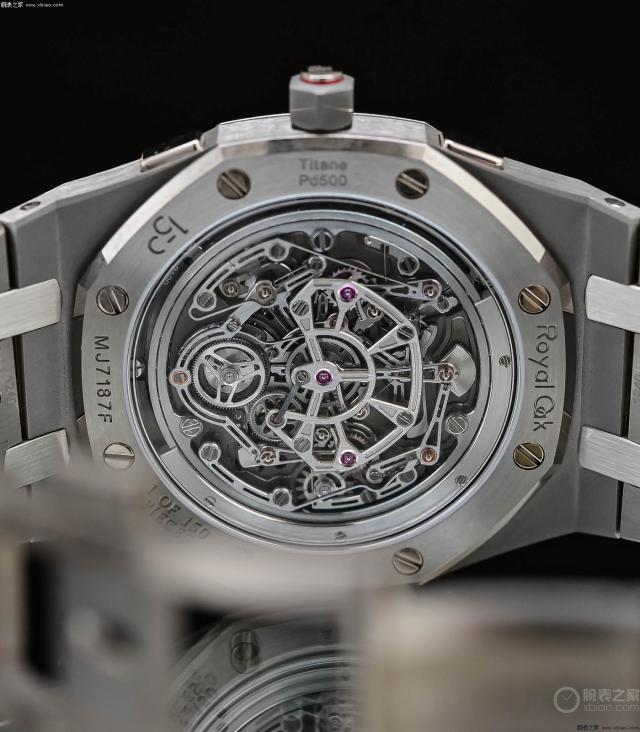

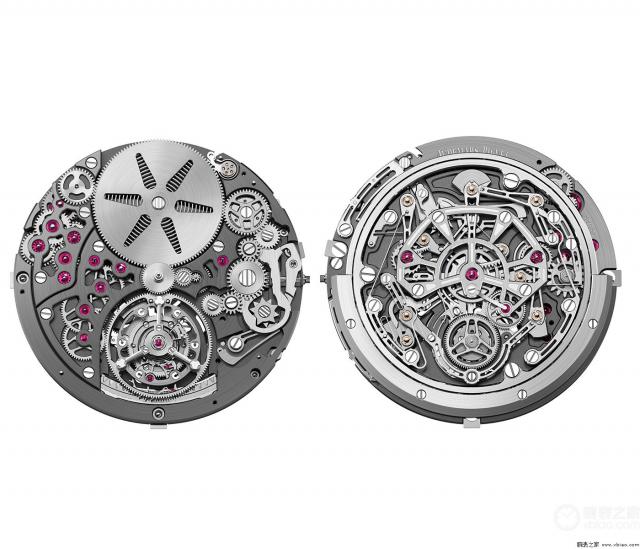

愛彼RD5，8100機芯，正反兩面。

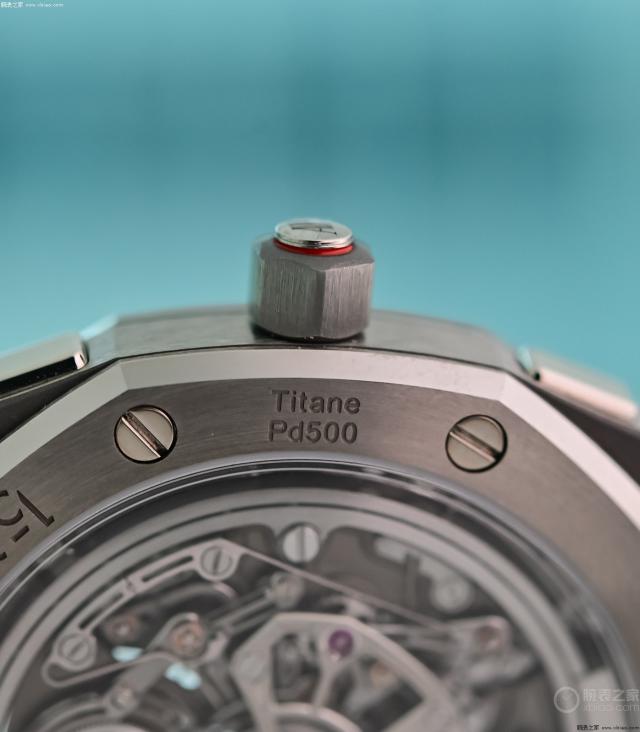

在表盤上，愛彼RD5的兩個“小計時盤”高出表盤中線布局。愛彼的英文LOGO也采用了少見的花寫體。細心的玩家會發現，RD5的表冠上有一圈紅圈，這是提示愛彼RD5的表冠功能切換按鈕在表冠上。通過按表冠上的按鈕，可切換表冠上弦或調節時間。

表冠功能切換按鈕，在表冠頭上。

愛彼RD5的出現改變了機械計時表的核心構造，意義重大。雖然它是一只大復雜表，但不排除愛彼之后會將RD5的技術成果應用到其他愛彼量產手表上。最后，為各位展示愛彼RD1到RD4，每一只都具有革新意義。

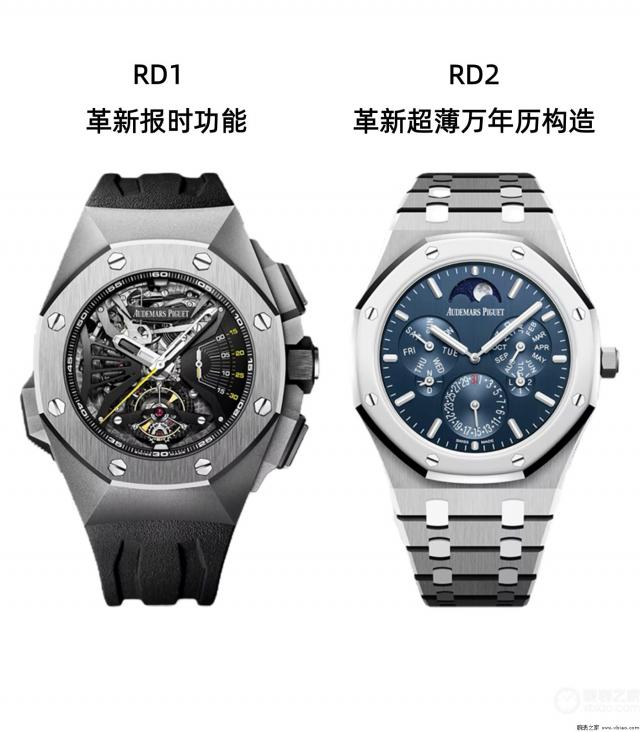

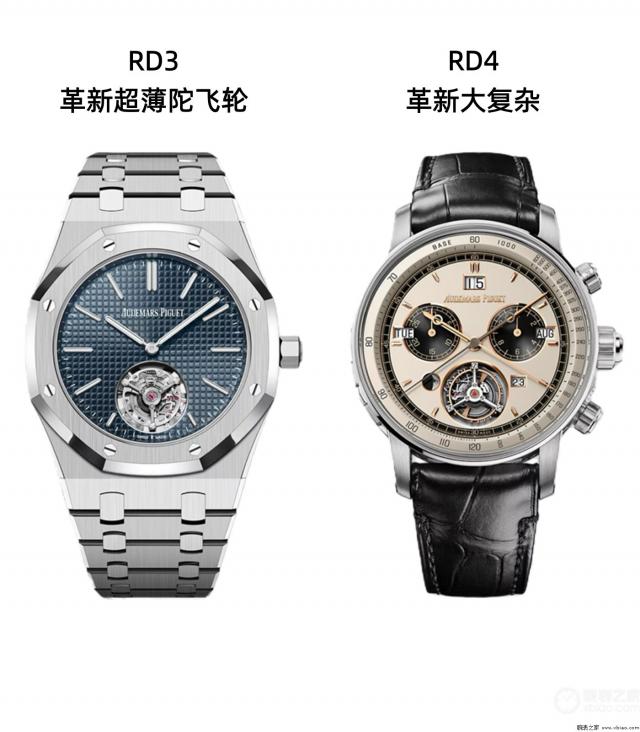

愛彼RD1到RD4（圖 / 文 腕表之家 炎彈平）
