以太網（Ethernet，IEEE 802.3標準)應用市場廣闊，自1973年誕生以來，已有40多年的發展歷程。由于其技術成熟、標準化程度高、帶寬高、成本低等諸多優點，已成為當今信息世界最重要的基礎設施，涵蓋家庭網絡和用戶終端、企業和公園網絡、運營商網絡、大型數據中心和服務供應商等應用領域，在全球范圍內形成了以太網生態系統。所有需要通過以太網通信的智能終端都可以選擇以太網物理層芯片(PHY芯片)及相關設備進行通信。

選擇星形拓?fù)浠蚓€性總線作為以太網協議，這是IEEE。 OSI是基于802.3標準的（Open System Interconnection）以太網協議在七層(物理層、數據鏈路層、傳輸層、傳輸層、對話層、表示層和網絡層)網絡架構中的物理層和數據鏈路層工作。在邏輯鏈接控制層和介質密鑰管理中，以太網將數據鏈路層的功能分為兩個不同的子層。（Media Access Control，MAC）層。

本論文主要關注物理層，OSI物理層規范規定了與傳輸介質相關的設備標準，主要包括機械特性、電氣特性和功能特性。機械特性是指連接器的尺寸、導線數量、導線排列順序、固定方法和材料等機械性能指標。電氣特性是指介質、接口電壓和電流指標；功能特性是指物理層設備需要實現的功能，如如何處理數據流，使用哪種編碼方法，以及規定的幀格式。

按照以太網聯盟建立的路線圖，將以太網應用分為工業自動化、車載以太網、企業應用、通信運營商、數據中心五大類。具體來說，包括通信網絡(路由器、交換機、無線終端、中繼器)、智能設備(機頂盒、LED顯示屏、網絡打印機、智能電視)、工業控制(礦業、工業相機等)。)、監控系統(安全攝像頭)、輔助駕駛、智能網絡連接、攝像頭、激光雷達、駕駛記錄儀等。

PHY芯片是互聯網的關鍵。

以太網物理層芯片（PHY）在OSI網絡七層架構的底層工作，為了實現不同設備之間的連接，有線傳輸通信芯片。具體來說，PHY芯片將數據鏈路層的設備連接到物理媒體，為設備之間的數據通信提供傳輸媒介，正確發送和接收信號。

CPU通常由網絡通信接口組成、物理層接口的MAC控制器和接口（PHY）組成部分，PHY融合了多種模擬電路，MAC是全數字設備。它們通常有三種集成結構：1、MAC和PHY集成在CPU內部，這種情況比較少見；2、MAC集成在CPU內部，PHY是一種獨立芯片，比較常見；3、MAC和PHY不集成CPU，MAC和PHY選擇單個芯片或集成芯片。

在IC設計行業，PHY芯片的研發門檻相對較高，因?yàn)镻HY芯片應該將模擬信號轉換成模擬信號，并將其發送到通信介質。同時，模擬信號應從接收到的模擬信號中恢復，然后傳輸?shù)缴蠈有酒幚?。所以，PHY芯片是一個復雜的數?；旌舷到y(tǒng)，其中包含了高性能SerDes、ADC/DAC、AFE設計，如高精度PLL，也包括DSP設計，如濾波算法和信號恢復，其中，模擬電路主要從事模擬信號與模擬信號之間的轉換，數字電路負責模擬信號的處理，實現降噪、影響抵消、平衡、時鐘恢復等功能。因此，這種芯片研發需要強大的數字、模擬、算法等技術經驗，產品設計團隊需要高效的合作，這是普通工程師無法完成的。

新時期，新應用

近年來，各種數字智能終端大規模普及，通信、計算、存儲、監控等多種應用程序逐步與網絡相結合。

根據IDC預測，未來三年，全球計算率將以超過50%的速度增長，到2025年，整體規模將達到3300EFlops，到2025年，全球物聯網設備數量將超過400億臺，產生的信息量將接近80ZB，超過一半的數據需要依靠終端或邊緣的計算能力來處理。

作為應用最廣泛的局域網傳輸技術，以太網在傳輸可靠性和穩定性方面具有明顯的優勢，可以為物聯網設備、操作系統和軟件運行提供基本的傳輸層。隨著物聯網和人工智能的發展，以太網的應用將在現有的基礎上不斷擴大。

隨著各種應用信息量的井噴式增長，PHY芯片作為以太網傳輸?shù)幕A(chǔ)芯片，其市場規模也在不斷上升。

根據中國汽車技術研究中心的預測，2022~2025年，全球以太網PHY芯片市場規模將保持25%以上的復合增長，到2025年，預計將超過300億元。

汽車市場是重點突破方向

伴隨著以新能源汽車為代表的當代汽車向電氣化、網絡化、智能化方向發展，傳統汽車使用的總線（CAN、LIN、FlexRay、MOST）以太網在汽車應用中的優勢逐漸顯現，在成本和功能上越來越不能滿足現代汽車的需求。在新能源汽車智能化發展趨勢的推動下，汽車以太網PHY芯片有望實現大規模應用。

以下是汽車以太網優勢的主要表現。

現代汽車中使用的電子控制和通信系統越來越多，如發動機電子控制系統、自動變速箱控制系統、防抱死制動系統等（ABS）、自動化巡航系統（ACC）以及車載多媒體系統等。大量的數據交換需要在這些系統、系統和車輛的數據儀表、系統和汽車故障診斷系統之間進行。在這種情況下，點對點連接和信息傳輸技術不能用導線進行，因?yàn)榘惭b非常復雜，故障率會很高。此時，需要使用汽車總線。

汽車總線是一種通信網絡，用于車載網絡中的底層設備和儀表互聯，是車配網絡和車載設備控制系統的集成。

雖然傳統汽車總線LIN和CAN的市場份額相當可觀，但其傳輸速度已不能滿足電氣設備日益增加的要求。雖然MOST總線的傳輸速度有了很大的提高，但其環形拓?fù)浣Y(jié)構阻礙了整車的普及。FlexRay總線具有優異的傳輸速度、循環冗余網絡拓?fù)浣Y(jié)構和同步能力。然而，F(xiàn)lexRay網絡的負載率和難以達到預期的傳輸速度、昂貴的價格等因素使得它只能用于信息娛樂系統。

另外，汽車內部的電子電器（E/E）單車ECU數量已從20-30個增加到100多個，部分車型的線束長度已達2.5公里，部分車型的線束長度已達2.5公里，E/E架構已經不能滿足汽車智能時代的發展需求。因此，汽車網絡向域控制和集中控制轉變的趨勢越來越明顯，總線也需要向高帶寬發展。

在過去以太網技術的基礎上，車載以太網進行了一系列的優化和改進，使其更符合車內通信的需要。

根據車內通信需求，車載以太網開發了一種新型的局域網技術，將車內電子單元與以太網連接起來。車載以太網技術是近年來以太網技術發展的重要方向之一，它率先應用于智能駕駛和智能駕駛艙，并在未來逐步取代整車通信技術。

與其他總線相比，線束輕量化是以太網的另一大優勢。減輕汽車自重是節能的基本方法，選擇輕質材料是實現汽車輕量化最有效的方法。線束的復雜性使其成為汽車結構中僅次于底盤和發動機的第三重部件。一些傳統的總線電纜很重，需要額外的屏蔽來保證它們不受干擾。與傳統總線相比，車載以太網使用單對非屏蔽雙絞線和較小的連接器可以降低80%的線束成本和30%的線路重量。為了滿足智能對高帶寬的需求，可以利用回音抵消技術在單線對上實現雙向通信。

傳統的以太網一般采用四對一的方式，而車載以太網只有一對一的方式，使得在同樣的傳輸速度下，車載以太網的PHY芯片設計和實現難度成倍增加，這也是目前各大廠商技術和產品優勢和競爭力的焦點。

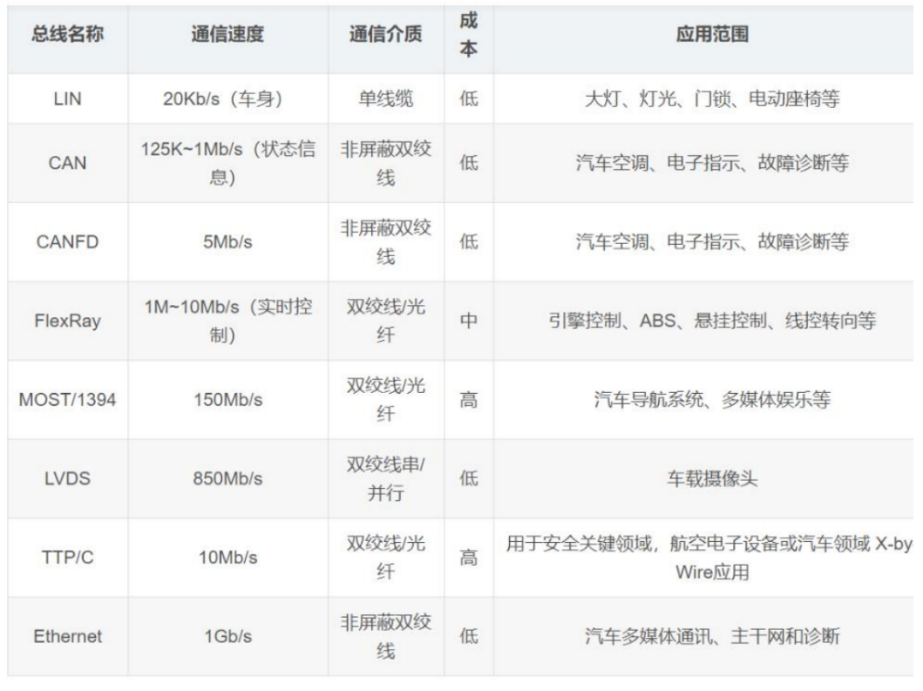

汽車總線技術對比

自動駕駛傳感器帶來的結構變化和大量的數據處理需求，使得帶寬成為下一代汽車網絡技術的關鍵。與傳統的車載總線網絡不同，車載以太網可以提供更高的數據傳輸能力，需要帶寬密集型應用。同時，其先天的技術優勢可以滿足汽車對高可靠性、低電磁輻射、低功耗、帶寬分配、低延遲、輕量化的要求?，F(xiàn)在，博世、采埃孚等都提出了下一代汽車網絡結構，特斯拉在Model上 3和Model Y里已選擇了域控制結構。

自動駕駛級別越大，對高速網絡的需求就越迫切。對于L3以上的自動駕駛，需要在車內組合2.5/5/10G以太網，而對于L4/L5自動駕駛，需要在車內引入10G。 所以，高速車載以太網是實現L3或以上自動駕駛不可缺少的設備。

根據以太網聯盟的預測，隨著汽車智能應用的需要，汽車聯網技術的不斷發展，未來將有100多個智能汽車自行車以太網端口，這將為汽車以太網芯片帶來巨大的發展前景。以Aquantia車輛的ADAS以太網架構為例，每個傳感器(攝像機、激光雷達、毫米波雷達、超聲波雷達等)都需要安排一個PHY芯片來連接ADAS域的交換機，每個交換節點也需要配備幾個PHY芯片。

在中國，當?shù)氐腜HY芯片企業正在努力

目前，全球以太網PHY芯片市場已被少數公司控制。經過多年的發展和積累，這些廠商憑借資金、技術、客戶資源、品牌等優勢，擁有了大部分的市場份額。根據中國汽車技術研究中心的統計，博通、美滿電子、瑞昱、德州儀器、恩智浦和微芯位居前列，全球前五大以太網PHY芯片制造商的市場份額高達91%。當前，PHY芯片在中國大陸的市場基本上是由這些國際巨頭主導的，市場份額達到87%。

近年來，中國當?shù)刂圃焐痰募夹g(shù)能力不斷提高，有望憑借當?shù)氐目焖夙憫?yīng)能力占據更多的市場份額。目前國內以太網PHY芯片廠商主要包括裕太微、景略半導體、昆高新芯、國科天訊、物芯技術、新瑞技術、瑞普康等。

在這些廠商中，裕太微是一家領先的企業，可以大規模供應千兆以太網PHY芯片。它是中國第一家通過OPEN在車載PHY芯片領域的公司。 Alliance IOP認證公司，2.5G PHY芯片已經量產，在技術水平和規模上處于國內領先地位，2021年，裕太微商品在以太網PHY芯片的市場份額為2%。景略半導體的核心團隊起源于美滿電子，主要為車載、工業、企業應用提供以太網PHY芯片，其車載千兆PHY芯片將大規模生產。作為國內較早實現TSN交換芯片流片的公司，昆高新芯可以提供千兆以太網PHY和TSN芯片，TSN芯片即將進入量產階段。
