自1993年發現以來，單壁碳納米管（SWCNTs）能源轉換和儲存設備的應用，如太陽能電池、電池和超級電容器，顯示出新的概率，并解決了許多技術難題。伴隨著對碳中和和能源供應日益增長的向往，選擇環保、高效的能源儲存策略變得非常重要。目前的能量儲存機制包括電化學、重力勢能和機械能等，但是市場上主流的鋰電池雖然能量密度高，但是存在很大的安全隱患。微型傳感器、醫療植入設備等特定應用需要適應寬環境溫度的儲能解決方案。扭曲的SWCNT繩具有獨特的適用性，具有高效的納米機械能儲存和良好的溫度穩定性。

CNTs以其卓越的機械性能和輕質特性而聞名，尤其是SWCNT在機械能儲存方面具有巨大的潛力。理論上，它可以儲存高達8兆焦耳/公斤的能量。與傳統碳纖維不同，扭曲的SWCNT繩通過獨特的機制儲存能量，其性能在極寬的溫度范圍內保持穩定，顯示出非凡的性能。

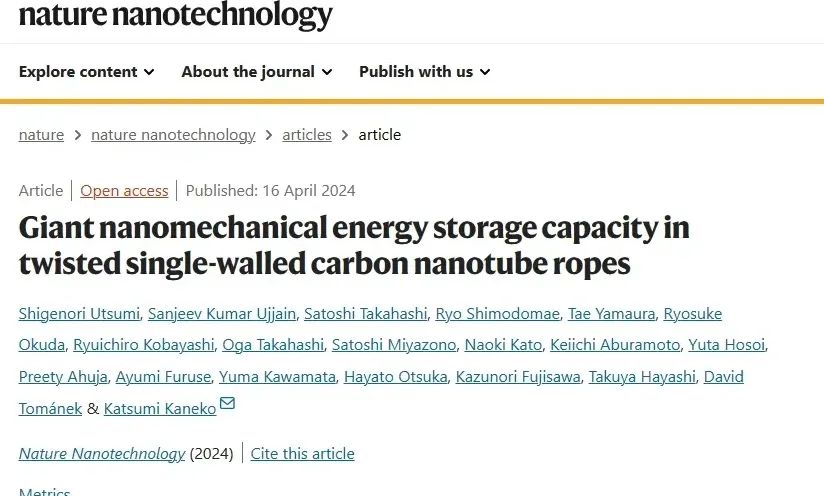

日本信州大學Katsumi就在這里。 通過實驗，Kaneko教授課題組證明了扭曲SWCNT繩在機械能存儲方面的顯著潛力。試驗表明，使用熱塑性聚氨酯（TPU）改性歪曲SWCNT繩可以安全可逆地儲存大量的機械能，顯示高達2.1 ± 0.07 MJ kg-能量密度為1.85 ± 0.43 MW kg-功率密度1。與電化學存儲設備相比，這些繩索的機械能存儲性能在廣泛的溫度范圍內穩定，具有更寬的適用環境溫度和更高的安全性。此外，預處理后的歪曲SWCNT繩顯示出高效的能量回收能力和循環穩定性，即使經過100次循環，能量恢復比也幾乎保持一致。這項研究強調了SWCNT作為未來能源存儲設備的巨大潛力。以“相關結果”Giant nanomechanical energy storage capacity in twisted single-walled carbon nanotube ropes"問題出現了《Nature Nanotechnology》上。

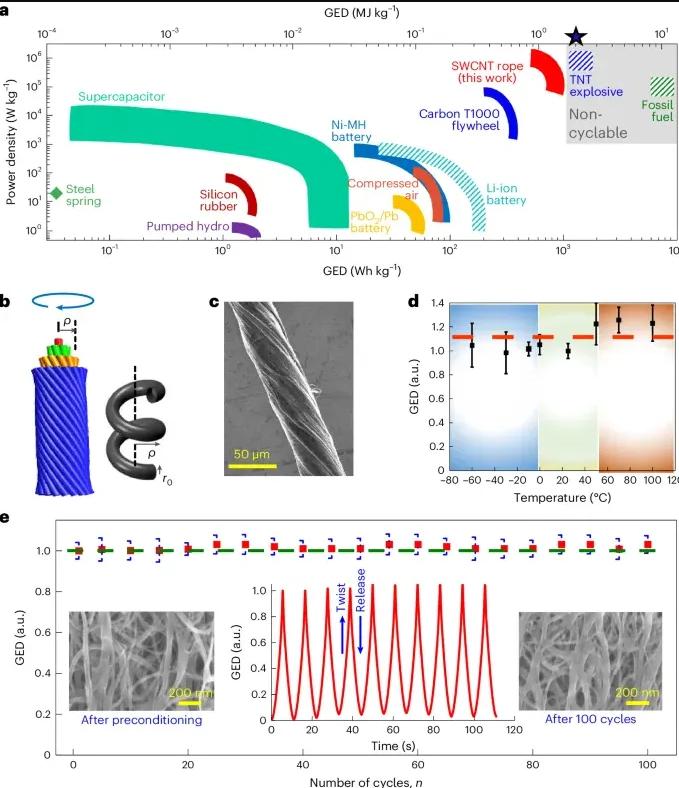

圖1. 扭曲的 SWCNT 繩索和其他可行的能量載體性能

/ 機械堅韌的 SWCNT 繩及其表征 /

銷售直徑為1.5nm、長度1μ從m的SWCNT材料出發，作者通過紗線法、卷筒法和分散法等不同工藝制備了SWCNT繩。目的是利用特定設備(圖2a)對GED(能量存儲效率)進行可逆地在歪曲纖維中儲存大量能量。扭轉應變的定義ε = φD/2L0對SWCNT繩的扭轉能力進行定量描述，并保持在彈性極限內，以確保能量可逆存儲。發現制造方法對GED值有顯著影響，其中紗線法GED值最高。由于管束效應，不同繩型的GED值較低，即SWCNT聚集造成的不足和紊亂。另外，GED值隨著線性密度的增加而降低，指出負載傳遞效率、強度和剛度的降低。

/ 加固加固SWCNT繩索 /

為了解決SWCNT繩索的局限性，作者采用了高聚物處理方法，旨在在保留單個納米管的機械性能的同時，提高SWCNT之間的負荷轉移能力。添加TPU、SWCNT生產聚乙烯等高聚物紗線法 對y型繩進行改性，提高其能量儲存性能。該改性顯著改變了SWCNT繩的形狀，如SEM和HRTEM微照片所示，通過聚合物的插層或碳、硫的沉積和微波輻照。通過改善SWCNT繩的彈性變形，這種改性不僅促進了管間的負荷轉移，而且提高了機械能儲存能力。特別是TPU改性y型繩在應力-應變試驗中具有優異的機械性能，抗拉強度和延伸率明顯高于未改性繩。此外，實驗還觀察到SWCNT繩的G帶在扭轉應變下移位，表明改善的管間負荷轉移和繩索的彈性變形，從而實現了高GED值。

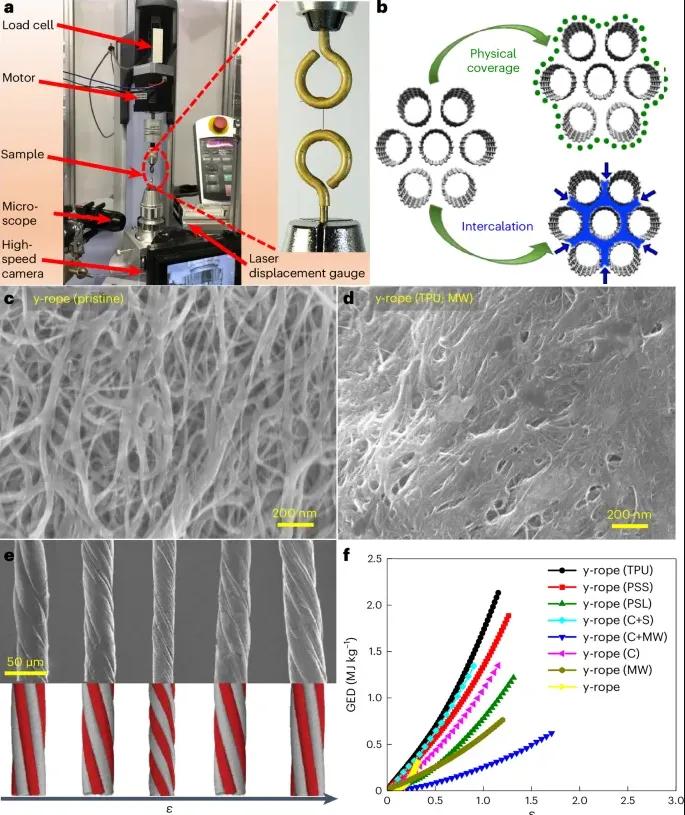

圖2. 加捻 SWCNT 繩索 GED 設備及測量

并非所有的化學處理都以同樣的方式增加GED值。通過PSS和PSL在類似環境下進行改性的y型繩索(各自記錄y型繩索-ropes (PSS)和y-ropes (PSL)）扭轉應變極限與TPU改性相似，但最大GED值小于y-rope (TPU)。另外，這些繩索的韌性與GED值有很強的關系，隨著碳沉積周期的增加，經過80周期后達到最高值約1.35。 MJ kg?1。硫的進一步沉積只會將能量儲存能力稍微提高到1.37 MJ kg?但是減少了應變極限。筆者發現，盡管碳和硫的沉積改善了繩內管間的藕合，但其效果并不像TPU那樣提高歪曲SWCNT繩的GED值。另外，作者討論了y-ropes (TPU)橫截面直徑對GED值和扭轉應變極限的影響，當發現直徑降低時，GED增加扭轉應變極限降低，90。μ從2.3到30，m寬繩的扭轉應變極限μ大約1.2的m寬繩。

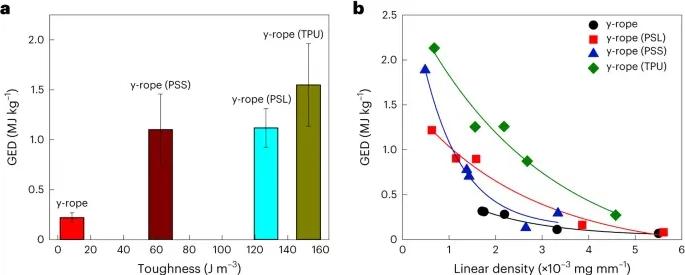

圖3. GED 與 y 繩索的韌性與線密度的函數關系

/ 具有取向 SWCNT 配備的扭轉 y 形繩 (TPU) /

y-ropes (TPU)與其它碳納米復合材料相比，GED值更高，具有遠超其它材料的能量回收效率和快速動態響應，顯示出其優異的機械能儲存性能。由于SWCNTs在制造過程中形成了高度的定位和穩定的設備。通過偏振拉曼光譜和SAXS分析得到證實，反復扭轉/釋放循環后，大多數SWCNTs達到了對齊，顯著增強了管間負荷轉移和機械能儲存。此外，y-ropes (TPU)與其它微型設備相比，在寬溫范圍內顯示了高能轉換效率和低自放電率。它們能承受大量的扭轉/釋放循環，保持GED穩定，顯示出優異的穩定性。扭曲的y-ropes (TPU)同時也被認為是比電化學設備更干凈、更安全的能量儲存設備，這對人類健康產品至關重要。

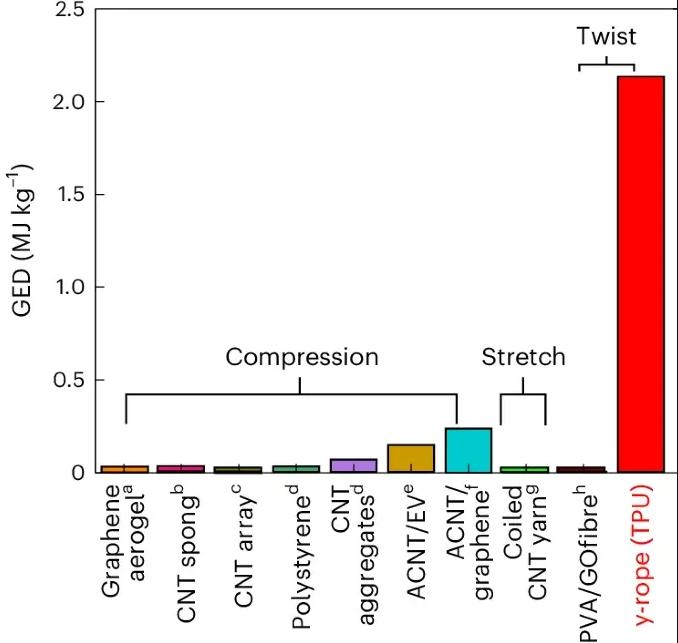

圖4. 各種材料的機械 GED 比較

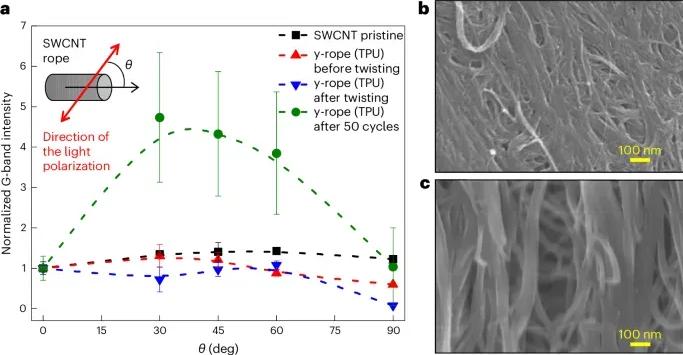

圖5. 單壁碳納米管通過扭轉使用 y 形繩 (TPU) 中重新定向

/ 扭曲的 SWCNT 潛在的繩索應用 /

研究發現，扭曲的SWCNT繩可以可逆地儲存能量，其能量儲存密度是鋰電池的三倍，顯示了納米機械能量儲存的潛力。通過復合滑輪系統或縫紉機，可以生產出高度緊湊高效的SWCNT繩索能量存儲系統，實現大量的能量緊湊存儲。盡管長SWCNT繩面臨著能量儲存能力下降的考驗，但結合SWCNT紡紗技術的優化，特別是TPU等熱塑性彈性體的應用，提供了改進的可能性，為實現更大規模的能量儲存開辟了道路。

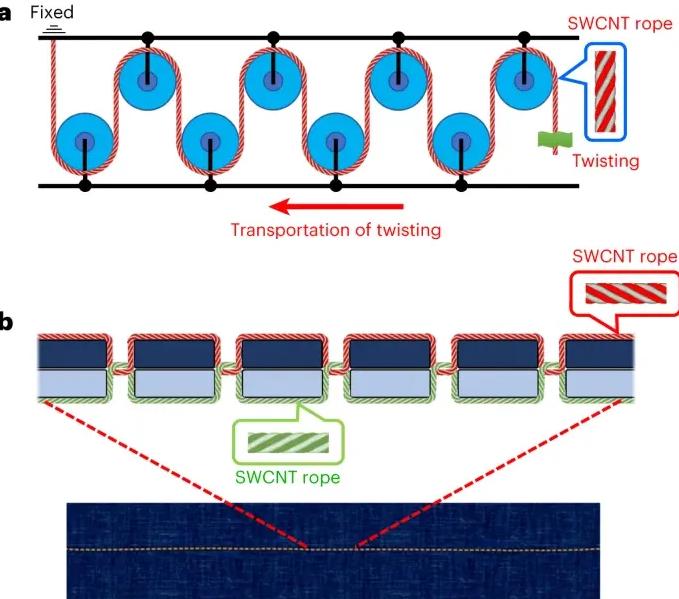

圖6. 用于大規模納米機械儲能的復合 SWCNT 滑輪模型及富線縫模型系統

/ 總結 /

可逆能量儲存不僅僅是一個電化學系統，就像手表和相機快門中常用的機械彈簧一樣，SWCNT繩的扭轉彈簧原理是一樣的，但是可以大大提高能量密度。與現有技術相比，SWCNT繩的這種納米機械能量存儲系統具有更好的能量存儲容量和安全性，特別是其能量密度遠遠超過鋰電池。該系統在極寬的溫度范圍內保持穩定的功率輸出，而且成本較低，可能適用于醫療領域。特別是SWCNT繩基于身體運動能量充電，可以為人工器官提供長期穩定的電源，開辟新的應用價值，促進可持續發展。
