電子愛好者網報道(文章 / 周凱揚)隨著近年來數據中心計算率的不斷飆升，風冷已接近 cover 當芯片無法獲得熱功率時，以液體為冷卻介質的液體冷卻方案很快就被推到了臺前。對于不同的國家 PUE 在對指標要求越來越嚴格的情況下，要想借助 GPU 集中計算集群構建智算網絡，當然不能在散熱上馬虎。因此，自 19 從2000年開始建立商業應用的液冷服務器，逐步占據更多的市場份額。

液體冷卻的重要性

隨著英偉達 B200 GPU 的推出，8 路 B200 的 DGX B200 接近 15kW 最高的功耗已經讓很多服務器廠商覺得全面向液體冷卻邁進勢在必行，尤其是相比之下，如今的液體冷卻方案提供了更多的技術優勢。

舉例來說，與風冷服務器相比，液冷服務器可以提供更高的服務器計算密度，從而為計算資源分配更多的空間。其次過熱的 CPU、GPU 與其他加速器達到熱瓶頸后，服務器性能將明顯下降。雖然風冷也能解決散熱問題，但與液體冷卻相比，散熱效率和極限效果還是有一定差距的，所以液體冷卻方案更容易提高服務器的綜合性能，潛在降低失效率。

此外，它在噪聲方面具有優勢。無論哪種液體冷卻方案，噪聲控制都會比風冷方案安靜，因?yàn)榉?wù)器風扇以極低的速度運行。不但如此，與風冷散熱相比，液冷散熱更容易保證平衡散熱性能，從而消除任何熱點的出現。盡管風冷和液冷都可以節約能源消耗，但由于液體比熱容和密度更高，液體冷卻方案更容易達到較低的水平。 PUE 例如，傳統的風冷數據中心 PUE 為 1.5 到 1.8，而且液冷方案能做到 1.1 下面，符合較低碳足跡要求。

在技術路線上，液體冷卻服務器主要分為浸沒式液體冷卻服務器、噴淋式液體冷卻服務器和冷板式液體冷卻服務器。不同的服務器和數據中心通常根據基礎設施的設計采用不同的液體冷卻方案。比如阿里主要采用浸沒式，中科曙光、浪潮、華為等廠家主要采用冷板式液體冷卻方案。當前主流方案仍以浸沒式和冷板式為主，噴淋式在國內外實際應用較少。

浸沒式液冷

浸沒式液體冷卻是將整個服務器部件浸入液體中的一種液體冷卻方式。在浸沒式液體冷卻系統中，服務器部件將被放入專有的非導電液體中，然后加熱液體從部件中循環出來。

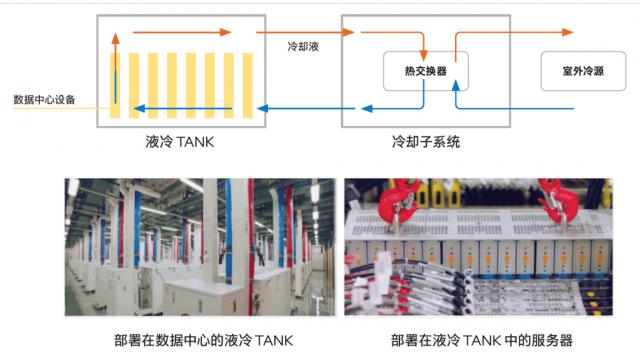

單相浸沒阿里云冷卻液 / 阿里巴巴

浸沒冷卻分為單相和雙相兩種。單相浸沒冷卻是指冷凍液在不揮發的情況下保持液體狀態。在捕捉浸入組件的熱量后，液體仍然需要通過冷卻塔、冷卻器或現有的制冷機組進行冷卻。雙相浸沒式液體冷卻所用的冷凍液在較低的溫度下會揮發，因此蒸發的冷凍液需要用冷凝管冷凝回液體，這些冷凝管通常位于機架的頂部。

服務器液冷方案制造商 Asperitas 舉例來說，他們使用了浸沒式冷凍液殼牌。 S5X，這是一種具有高冷卻效率和流動特性的氮氧化合物單相液體。這種單相液體本身不會揮發，所以不需要加滿或更換液體，只需要定期檢測冷卻液的性能即可。

考慮到很多冷凍液都是液體化合物，很多廠家也在擔心是否會帶來一定的火災隱患。但對于大多數浸沒式液體冷卻廠家使用的冷凍液來說，不僅會保證其高絕緣性、高流動性和高熱排放效率，還會保證這類材料的高燃點，所以不用擔心點火。

冷板式液冷

冷板式液體冷卻是一種非接觸式液體冷卻技術，它利用液體作為傳熱介質，在冷板內部通道中流動，從而實現傳熱。這種方法對整個服務器芯片等多個部件的改變量較小，可執行性較強，因此是目前比較成熟的液體冷卻散熱方案，在整個液體冷卻服務器中所占的比例高達 80% 以上。

液冷技術雖然在提高能效方面提供了足夠的優勢，但在各種方案成熟后肯定會大受歡迎。然而，基于水的冷卻方案仍然會消耗大量的水資源，尤其是在一些水源短缺的環境中。因此，如何控制液冷策略的水循環成為最大的挑戰。

ZutaCore 為無水液冷解決提供閉環解決方案 Hypercool，采用高效的雙相燒開和冷凝技術，將大量熱量從處理器和服務器中轉移。它是一種直接連接芯片的冷卻方案，是目前芯片冷卻方案中效率最高的一種，將冷卻液直接施加到芯片中，提取和分散熱量。但 ZutaCore 在這個方案中沒有使用水，完全不用擔心設備腐蝕等威脅。

無水冷板式液冷 / ZutaCore

據 ZutaCore 聲稱，這套液冷計劃可以支持 1500W 上述功耗處理器，并且該方案具有可擴展性。它可以支持通過該方案改造的數據中心。 100kW 上述計算率集群的冷卻，以及這種熱量再利用的設計，可以在任何氣候條件下達到最低。 PUE 并且能效表現最高。

在戴爾最近舉行的全球科技會議上，ZutaCore 展示了基于該方案的絕緣冷板，不但可以直接適用于英偉達最新的絕緣冷板。 GB200，還可以提供最高值 120kW 機架冷卻功率。據了解，ZutaCore 已與戴爾、華碩、和碩和和。 SuperMicro 等待行業巨頭達成合作，并獲得相關服務器認證。UNICOM Engineering 它將是第一個使用的 HyperCool 戰略客戶，他們將在戴爾部署液冷計劃 XE9680 服務器上。

液冷市場未來預期

從目前的趨勢來看，冷板式液體冷卻和單相浸沒式液體冷卻仍然是大多數數據中心會選擇的解決方案。如果你決心花錢改造或建立一個新的數據中心，你可能會選擇單相浸沒式液體冷卻。而且追求盡量減少變化可以達到降低能效的數據中心，則會選擇更成熟的冷板式液冷。隨著液冷服務器的日益普及，不僅僅是浪潮、戴爾、華為、中科曙光等廠商，上游的接頭，CDU 同時，冷凍液制造商也將迎來新的收入增長浪潮。
