最近，ST宣布將選擇18nm的新STM32。 FD-內嵌式改變SOI技術的存儲器（ePCM），并且將于2024年下半年開始向部分客戶制作樣片。這意味著ST率先突破MCU20nm堡壘。

對于工藝，很多工程師都有疑問：為什么手機芯片都是3nm/2nm，MCU卻很少使用工藝升級性能。事實上，MCU也需要通過工藝升級性能，但是，在此之前，需要更換存儲系統。

eFlash鎖定了MCU工藝。

不能怪MCU不努力，只能說eFlash(嵌入式閃存)技術拖累了MCU。

許多人發現，MCU近年來一直徘徊在40nm。事實上，MCU內存存儲非易失性存儲器（eNVM）從EPROM/OTP到eFlash，已經是二十多年前的事了。

在90年代，eFlash以其可編程性、非易失性和片內嵌入性，開啟了當時價值數十億美元的MCU產業“eFlash創新”時代。0.81年開始μ在m技術節點，eFlash技術已經與標準CMOS邏輯技術相結合，使得MCU在2015年達到了28nm的商品水平。

2016年，瑞薩開發了世界上第一款金屬氧化氮氧化硅分離閘。（SG-MONOS）閃存模塊，雖然當時這種技術直接指向16nm～MCU在14nm及以上的電影上閃存。但是現在，這項技術更多的是瑞薩的40nm。 MCU服務。

從那以后，16nm隨之而來。 FinFET、FD-SOI等技術使它逐漸跟不上時代的節奏。雖然行業已經使用了浮柵、SONOS或者SONOS，但可以說eFlash是MCU電影中的老手。SG-MONOS等科學研究開發了多代商品，但在面對更復雜的需求時，它還包括更高的性能功耗比、更高的存儲密度、數字電路密度等。，這也是“廉頗老”。

存儲業廣泛認為，28nm/22nm硅光刻節點將是EFlash最后一個經濟高效的技術節點。

考慮到成本和工藝的結果，這并不是因?yàn)榭蓴U(kuò)展性的限制：

首先，制造28nm及以下eFlash需要9～12層甚至更多層掩模，超過40nm的eFlash至少只需要4層掩模，而與eMRAM相比，這種新型存儲只需要3層額外的掩模。要知道，MCU總共有四五十層，十層以上的成本顯然與MCU不匹配。所以，制造低于28nm的eFlash并不具有性價比，更不用說放入追求極致性價比的MCU了。

其次，更高的eFlash工藝節點會帶來可靠性問題。EFlash系統的可靠性不僅受到EFlash存儲單元的限制，而且受到外圍晶體管與金屬互連的限制，因此設備規模超過40nm。由于晶體管設備中合金屬連接之間的氧化膜越來越薄，其臨時介電擊穿（TDDB）使用壽命嚴重下降，這是先進的。 eFlash 設計面臨著巨大的挑戰。要知道，EFlash本身正是由于其極強的可靠性，才會占據MCU的半壁江山，這樣就消除了它最大的優勢。

三是難以與先進的思維技術融合。例如高k金屬柵，F(xiàn)D-SOI、FinFET會影響eFlash結構與CMOS的兼容性，相反，MRAMMOS等新型存儲、RRAM，結構幾乎不受低層CMOS結構的影響。例如，SONOS、在28nm以上的節點中，納米點、薄化波動?xùn)艠O等薄膜存儲結構技術更具優勢。

EFlash本身在面對高計算能力時，除了提高制度之外，過去的優勢也成了問題。例如，eFlash一直都是高密度的，電影上的非易失性內存。（NVM）一種常規和來源，但對于小型電池供電應用程序來說，eFlash會占用過多的系統功耗預算。例如，僅支持頁面/塊級擦除，不能進行字節寫入，因此成為一種昂貴的大功率解決方案。例如，在汽車應用中，集成到板載MCU中的eFlash可以重寫的次數太少，隨著每一次寫入和擦除周期，浮柵NOR模塊中的隧道氧化物都會下降，漏電也會增加，從而加速eFlash的老化。

最近，很少有機構去探索eFlash，因?yàn)槟壳癳Flash產品技術幾乎停滯不前，主要參與者包括臺積電(40nm)、聯電(28nm)、三星(45nm)、意法半導體、英飛凌等IDM制造商。雖然大多數制造商或多或少都嘗試過28nm/22nm和更高的工藝，但在MCU上幾乎很難使用。

新的存儲，打破28nm那堵墻

以前，即使是40nm或90nm的eFlash，也足夠MCU使用。

由于市場需求日益復雜，MCU逐漸發展到主頻、低功耗、大容量存儲等200MHz以上，再加上多核異構需求，其片上的大部分設備制造工藝也需要壓在28nm以下，EFlash的工藝限制日益明顯。

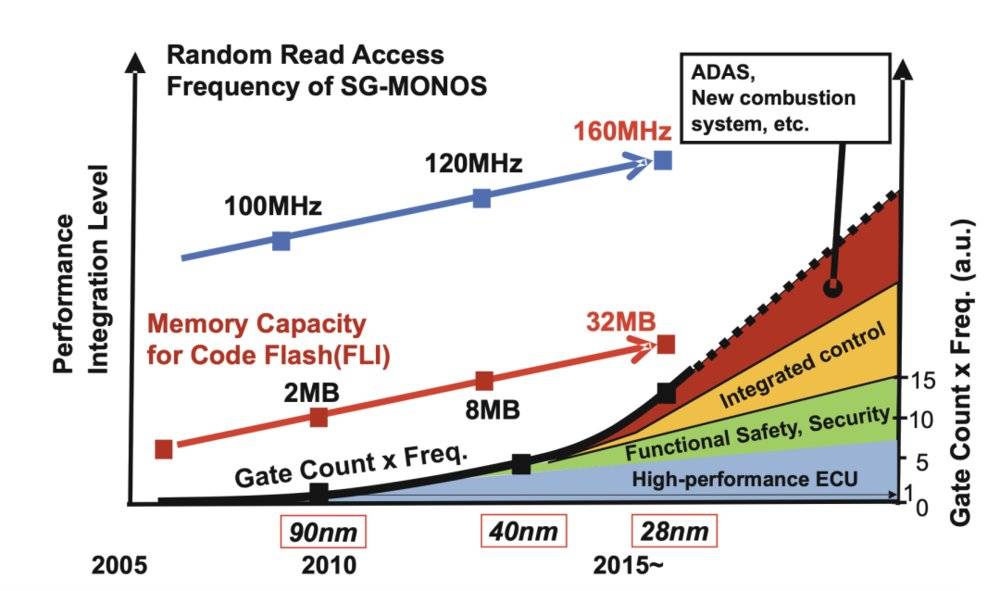

從汽車MCU電影中閃存的性能和容量趨勢來看，MCU的整體性能要求在10年內增加了20倍左右，每年增加35%，這是由結構演變而來的，比如高速緩存存儲器的使用和多核CPU的實現，以及eFlash速度的提高。設備擴展可靠性設計等。與此同時，電影中的ROM容量以每年23%的速度增長。

所以廠家紛紛尋找解藥，即新的存儲-包括eMRAMRAMR在內的潛在技術、eRRAM（eReRAM）、ePCM、eFeRAM。這一技術可以顯著提高M(jìn)CU性能，降低整體功耗。

當然，這并不意味著eFlash沒有用。我們只能說eFlash已經足夠成熟了。未來，eFlash的MCU和新儲存的MCU將是兩條完全不同的跑道。

當前，MCU已開始在市場上使用三種新型存儲器?！猂RAM(阻變存儲)、MRAM/STT-MRAM(磁性存儲器)、PCM（PCRAM，改變存儲器)。

當然，進入MCU之前，他們都加了一個e。（Embedded，內嵌)，即eRRAM、eMRAM、ePCM。

首先是RRAM(阻變存儲)，英飛凌是這條路線上最大的玩家。英飛凌與臺積電合作28nm eRRAM。

其次是MRAM//STT-MRAM(磁性存儲器)，瑞薩和恩智浦是主要推動者。與臺積電合作的恩智浦是16nm。 FinFET eMRAM，瑞薩的發展是22nm。 eSTT-MRAM。

PCM是第三種（PCRAM，改變存儲器)，意法半導體是主要推動者。之前與三星合作的意法半導體是28nm。 FD-SOI ePCM，最近升級到18nm FD-SOI ePCM。

從上述不同玩家的布局可以看出，工藝已經超過28nm，看市場主要是汽車領域。。而且上面提到的技術理論工藝節點都可以達到5nm。不僅如此，更換eFlash不僅使節點更進一步，而且?guī)砹烁嗟募夹g(shù)，包括FD-SOI和FinFET。

代差是不可避免的

盡管MCU的工藝已逐漸跟上時代的步伐，那么它是否會繼續追求很高的先進工藝？那么也許不會。

事實上，從歷史上看，嵌入式MCU的存儲一直與目前最先進的光刻技術不同。根據工程師的分享，原因有很多。

一是先進技術量產成本高，市場決定需求，需求驅動市場。行業內很少使用昂貴的MCU作為產品，MCU的價格和數量也很難搶到先進技術。手機、顯卡等高價值芯片將是第一批先進技術的客戶。比如一年賣不出幾輛房車，新車的研發會比較慢。

其次，對MCU的急切換代要求并不高。歸根結底，直到現在，90nm或40nm都可以滿足大多數需求，上面提到的18nm。 FD-SOI ePCM MCU、28nm eRRAM MCU更多地應對汽車市場的新需求。因此，MCU領域一直更傾向于改變內部裝修，而不是直接翻新整個房子。只有當市場需求達到一定水平時，才會邁出新的一步。

第三，與MCU相比，有很多靈活的解決方案。有時候人們已經開始選擇成本更高的嵌入式產品或者SoC，比如火災的全志T113。更有甚者，它會在包裝過程中按照Intel作為Ultra處理器塞進去。 IO、Cpu、RAM、ROM和各種小die。

綜上所述，如果你有錢，你可以做出更先進的產品，但現在最先改變的是汽車領域。當然，我相信未來，隨著AI需求的擴大和下游智能設備的變化，新的存儲成本和技術成熟度將繼續前進，未來新的存儲將逐步擴展到整個MCU領域。屆時，整個MCU工藝將進一步推進。

參考資料

[1] ST：https://newsroom.st.com/media-center/press-item.html/c3244.html

[2] Synopsps：https://www.synopsys.com/zh-cn/designware-ip/technical-bulletin/future-nvm-memories.html

[3] Synopsps：https://www.synopsys.com/zh-cn/blogs/chip-design/what-is-emram.html

[4] Global Foudries：https://mp.weixin.qq.com/s/GKkHdm3iTJZkOPvxoSLOMA

[5] 知乎：https://www.zhihu.com/question/648650264

[6] 核心生活SEMI Businessweek：https://mp.weixin.qq.com/s/vFv3Q26WEqgaOwOWNtu5IQ26

[7] Flash Memory Summit：https://www.flashmemorysummit.com08-06/Proceedings2019-Tuesday/20190806_CHNA-101-1_Yang.pdf

[8] Y. Taito et al., "7.3 A 28nm embedded SG-MONOS flash macro for automotive achieving 200MHz read operation and 2.0MB/S write throughput at Ti, of 170°C," 2015 IEEE International Solid-State Circuits Conference - (ISSCC) Digest of Technical Papers, San Francisco, CA, USA, 2015, pp. 1-3, doi: 10.1109/ISSCC.2015.7062961.

[9] Hidaka, Hideto, ed. Embedded flash memory for embedded systems: technology, design for sub-systems, and innovations. Springer, 2017.

[10] Any Silicon：https://anysilicon.com/mram-a-promise-beyond-eflash/

[11] Astroys：https://mp.weixin.qq.com/sCaJt62nooMY8ejvIzwXt5Q
