鐘表芯片存在于大多數電子系統中，在整個電子系統中起著“脈搏”的重要作用，目前，國產化仍然很低，而且取代門檻極高。。本論文分享了時鐘芯片的主要功能、下游應用和未來發展機遇，期待時鐘芯片在政策支持和AI浪潮下不斷加快國產化進程。，盡快實現產業鏈全國產化的目標，歡迎交流。

鐘表芯片在整個電子系統中起著“脈搏”的重要作用

時鐘芯片為不同的芯片和功能模塊提供了統一的節奏，在電子系統中發揮了“脈搏”的重要作用，在大多數電子系統中，保證系統的協調和穩定運行。在同一設備內部，時鐘信號是每個芯片協調的基礎；在整個系統中，時鐘信號是每個設備之間協調的基礎。時鐘信號的質量直接影響數據傳輸?shù)姆€(wěn)定性。

從廣義上講，時鐘產品包括振蕩器（Oscillators）、實時時鐘（RTC）、時鐘驅動器（Clock Buffer)、時鐘發生器（Clock Generator)、去抖時鐘(Jitter Attenuation)、時間同步芯片（Network Synchronization PLL）等。在狹義上，時鐘芯片只包括時鐘驅動、時鐘發生器、去抖時鐘和時頻同步芯片。

從技術難度和性能要求來看，振蕩器和實時時鐘RTC的技術門檻相對較低，其次是時鐘驅動器和時鐘發生器，最難及時搖動時鐘，同步芯片。所以，去抖時鐘及時同步芯片被業界認可為高端時鐘芯片。

圖表：時鐘芯片分類及功能

鐘表芯片發揮了多通道分發、頻率變化、抖動清除、時間同步等關鍵用途。

在設備運行過程中，時鐘振蕩器可以首先提供一個固定的、低頻的時鐘信號，時鐘發生器可以將信號調整到每個芯片所需的不同頻率并輸出。

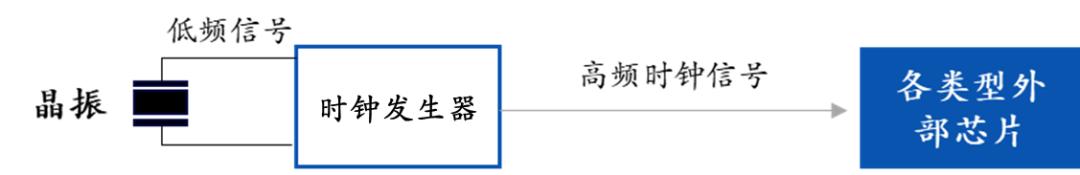

圖表：時鐘發生器功能示意示意

如果需要多路同頻的時鐘信號，則可以使用時鐘驅動器來增加時鐘信號的輸出路數。

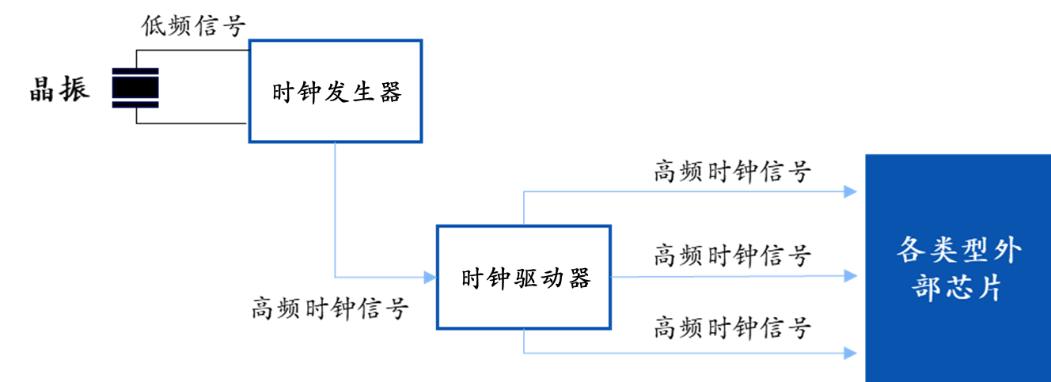

圖表：時鐘驅動功能示意示意

有些設備需要使用外部輸入時鐘信號，而外部輸入時鐘信號很容易受到影響。因此，時鐘芯片不僅需要將輸入時鐘的頻率轉換成所需的各種頻率，還需要能夠清除外部輸入時鐘信號上攜帶的影響，將導出提升為高性能時鐘信號，以滿足后續需求。在推進時鐘推廣的基礎上，去抖時鐘可以取代時鐘發生器和時鐘驅動器的功能，因此技術門檻極高，能夠?qū)崿F(xiàn)穩定量產的供應商極少，是時鐘芯片制造商的主要競爭領域。

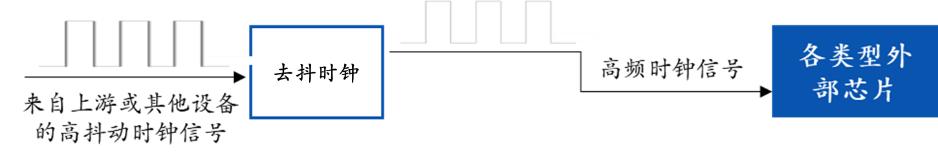

圖片：去抖時鐘功能示意示意

去抖時鐘的性能要求與數據傳輸速率高度有關。例如，當SerDes接口的傳輸速度為10Gbps時，鐘信號的抖動只需達到500fs-1000fs。；當傳輸速度提高到112Gbps時，時鐘信號要求提高到100fs。通信基礎設施，如5G通信基站、AI數據中心等，都需要抖時鐘保證符合5G等高速通信要求。不同的應用領域?qū)r鐘導出抖動有不同的要求。消費產品只需要3ps，基站需要100fs，要求最高，所以ic設計也是最難的。

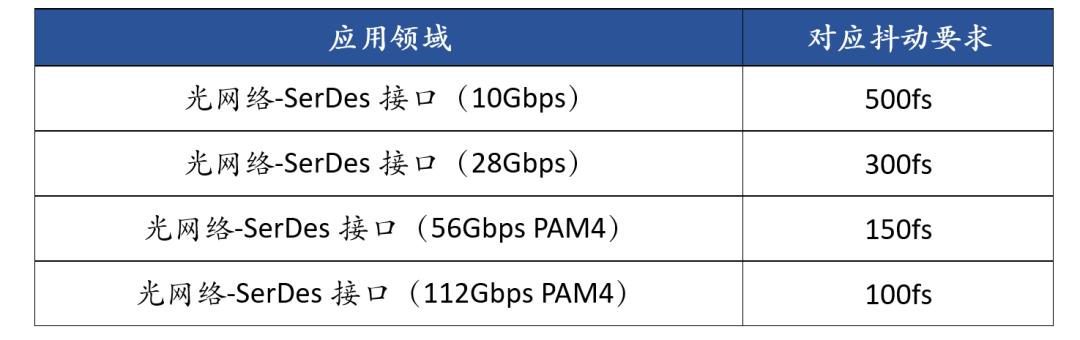

圖表：SerDes接口需要時鐘芯片。

如果需要與上游設備信號同步，則需要按照國際通用協議標準，頻繁同步芯片處理不同設備之間的時間同步信息，保證系統的時間精度。 就像去抖時鐘一樣，時間同步芯片技術門檻極高，能實現穩定量產的供應商非常少。

全球時鐘芯片市場規模超過百億

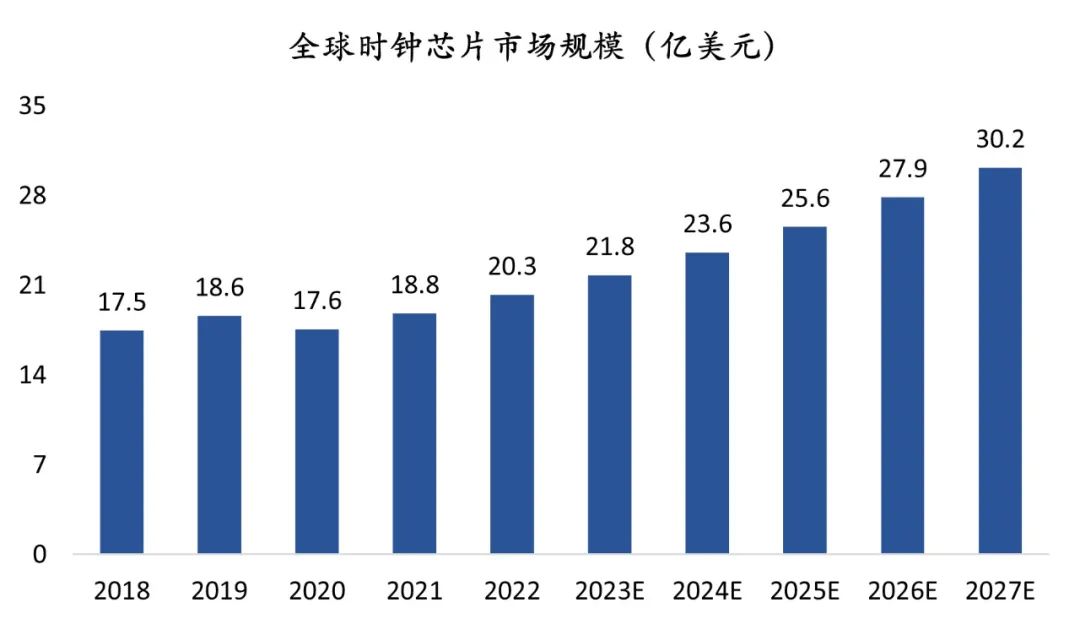

基于Market Data Forecast數據，2022年時鐘發生器、時鐘驅動器和去抖時鐘三種時鐘芯片(無振蕩器、實時時鐘RTC等)總市場規模為20.3億美元，預計到2027年將達到30.2億美元。

信息來源：Market Data Forecast

基站等通信設備是時鐘芯片下游應用最大的市場，AI浪潮帶動數據中心應用快速增長

時鐘系統通常有兩種存在方式。對于系統集成度要求較高但數據處理速度和準確性要求較低的使用場景，時鐘系統通常以集成的方式設計或包裝在SoC芯片中，如手機、智能手環等消費電子。對于數據處理速度和準確性要求較高的使用場景，時鐘系統通常需要以獨立芯片或模塊的形式存在，例如基站、數據中心(服務器、交換機等)、汽車等。

高檔通信設備(難度最大，國產替代需求最迫切)

下游應用程序包括基站等通信設備，對時鐘芯片的需求最大，性能要求最高。通常在宏基站設備上使用超過30個時鐘芯片。

截至2023年底，全球5G基站布署總量已超過517萬個， 其中，中國有337.7萬個5G基站。愛立信CEO在2024年達沃斯論壇期間表示。"電信業仍處于開發5G移動網絡的‘非常，非常，非常早期’時期。

華為于2024年2月正式發布了5.5G智能核心網絡解決方案，中國移動將從今年開始完善5.5G基礎設施，預計到2026年底將實現5.5G全面商業化。產業達成共識5.5G應用將成為時鐘芯片基站市場新的增量需求，“2024年將成為5.5G商用元年”。

根據Omdia的最新統計，盡管面臨歐洲市場退出的壓力，華為在2023年再次以31.3%的市場份額奪得全球通信設備市場冠軍。其次是愛立信，其市場份額為24.3%，中興以13.9%的市場份額位居世界第四。此外，2022年烽火通信系統設備收入209億元，是中國市場第三大供應商。

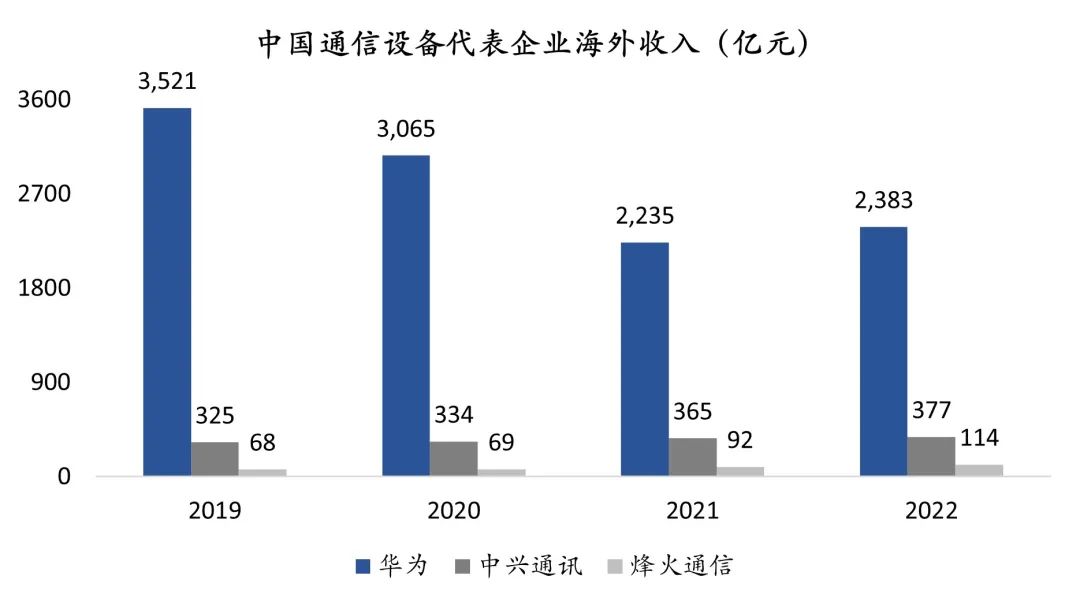

新時代的背景下，兼顧價格、技術、產業鏈優勢，中國通信設備供應商在海外業務拓展方面取得了顯著成效。華為是中國最早布局全球化的通信設備企業之一，出海收入遙遙領先。近年來，美洲的出海成績大幅提升。自2019年以來，中興逐步擺脫制裁影響，企業海外收入不斷增加，其中歐美、大洋洲、亞洲的海外收入已達100億。2019-2022年篝火通信，企業海外收入規模和比例逐年增加。伴隨著國內通信設備供應商出海進程的深入，通信設備核心設備—國產時鐘芯片也隨之開啟了出海時代。

信息來源：Choice

數據中心服務器

一般來說，服務器需要單獨的時鐘芯片商品，單個服務器通常需要10個上下時鐘芯片。

根據IDC數據，2022年全球服務器出貨量超過1516萬臺，同比增長12%，2022年中國服務器出貨量約為448萬臺。

據IDC數據顯示，2022年浪潮服務器市場份額達到28.1%，新華三市場份額為17.2%，超聚變市場份額為10.1%(原華為X86服務器業務，2021年由華為獨立運營)。根據公開披露的信息 ，潮流、超聚變等頭部廠商已經開始批量使用國產時鐘芯片方案。

資料來源：IDC咨詢

值得注意的是，根據機構調查，預計2023年20年基于ARM的華為鯤鵬服務器 CPU）華為升騰服務器(基于AI算率芯片)出貨額度超過200億元，約100億元。預計2024年鯤鵬服務器收入將實現快速增長，華為升騰將保持?jǐn)?shù)倍增長，成為全球第二大AI芯片供應商，超過AMD。

為滿足2023年第三季度的要求生成式人工智能應用需求爆發，全球超大型數據中心和企業級數據中心的采購預算優先轉換為價格較高的AI服務器。據MIC和Trendforce計算，2023年全球AI服務器出貨量超過125萬臺，同比增長47%以上，2024年增長至194萬臺。IDC預測，到2027年，中國AI服務器市場將達到164億美元。2024年，隨著AIGC的逐步應用，以及各行業數字智能化的不斷深入，通用服務器和人工智能服務器的購買需求將會增加，全球服務器市場需求將全面增長。

數據中心交換機

數據中心場景下，時鐘芯片也廣泛應用于交換機中。

根據IDC數據，2023年中國交換機市場同比增長0.7%，其中數據中心交換機同比增長2.2%。由于近兩年互聯網行業持續下滑，企業網數據中心交換機主要影響投資，自2022年以來，運營商數據中心交換機的建設一直在上升。ChatGPT走紅后，數據中心的超大型組網需求接踵而至。

從市場競爭格局來看，交換機行業集中度較高，思科、華為、新華等少數公司占據絕大多數市場份額。在中國市場，華為和新華占70%以上，其次是銳捷網絡。從下游客戶的反饋來看，時鐘芯片今年也將大規模實現國產化。

資料來源：IDC咨詢

加快國產時鐘芯片替代加速加速

TI、瑞薩電子(IDT收購)、Skyworks(購買Silicon Labs）、ADI等國際大型模擬芯片企業是時鐘芯片行業的龍頭企業， 憑借深厚的技術積累和產品性能優勢，占據了全球大部分市場份額?，F(xiàn)在一家時鐘芯片上市公司在國內還沒有跑出來，作為一個規模100億、國內替代需求強的市場，有機會培育出一家市值至少100億的芯片公司。國內相關創業目標包括 新港海岸的奧拉半導體 (獲得哈勃投資、篝火通信、華勤技術等戰略投資)等。據悉，除上述領先的國際模擬芯片企業外，國內通信行業前三大客戶只有奧拉半導體和新港海岸兩家實現了去抖時鐘等高端時鐘芯片的批量供應。

過去，時鐘芯片的國產化幾乎為零。，由于其高科技含量和時鐘芯片是系統穩定性的重要保證，客戶專注于使用國際制造商的完善計劃。之后，因為中興、華為等廠商紛紛被列入出口管制“實體名單”，為了保證供應鏈的安全性和穩定性，通信設備上游零部件供應存在缺口，奧拉半導體和時鐘芯片制造商的國內新港海岸得到了迅速的幫助。

國內時鐘芯片替代門檻極高，首先，需要行業內稀缺的高速數?；旌先瞬艌F隊；其次， 對可靠性、適應性要求較高， 當供應商和客戶需要配合消費數萬人時，需要進行R&D驗證測試、系統驗證和抗老化測試。一般來說，時鐘芯片需要2-3年的時間，從用戶送樣到正式導入量產。，一旦進入供應鏈，就很難更換； ， 顧客相對集中，前期需要與頭部客戶進行深入預研另外，時鐘芯片下游通信設備、數據中心客戶都有產業化要求，以確保大規模生產；代工供應鏈?zhǔn)欠袷菄a(chǎn)的同時也是一個重要的關注因素， 國內時鐘芯片公司基于國產工藝量產與海外廠商齊平的產品性能和可靠品質，也成為一大挑戰。
