臺積電，顛覆封裝？
近年來，人工智能已經完全點燃了GPU，并且作為其背后的支撐力量。臺積電CoWoS封裝技術也在蓬勃發展。
大家都知道，多年來，GPU絕對領先的英偉達一直是臺積電的重要合作伙伴，但是 AI 在領域最初的熱潮之后，NVIDIA 進一步加深了與臺積電的合作?，F(xiàn)在，雙方的合作關系已經發展到一定程度。除臺積電外，英偉達CEO黃仁勛甚至說，NVIDIA 別無選擇，尤其是在那里 CoWoS 領域。"這個封裝技術很先進，很抱歉，目前我們還沒有別的選擇。”黃仁勛說。
這項技術也給臺積電帶來了很多好處。有消息稱，他們甚至超越了太陽和月光，成為世界上最大的測試玩家。然而，他們并沒有停止，這幾年企業的CoWoS產能也有了很大的擴張。與此同時，一些新的技術變化正在悄然發生。
CoWoS的演變瓶頸
在半導體行業觀察之前的文章《瘋狂的CoWoS》中，我們對臺積電的CoWoS有著深刻的描述。但是在這里，我們應該注意一點，那就是英偉達在最新的Blackwelll。 更多的CoWoS將用于系列產品。-L 包裝生產能力，降低 CoWoS-S 封裝產能。
據路透社報道，黃仁勛在日月光科技子公司硅產品精密工業有限公司（SPIL）“隨著我們進入Blackwell，我們將主要使用Blackwell，”在新聞發布會上舉行的先進封裝工廠正式啟用。 CoWoS-L 封裝?！?”“當然，我們?nèi)匀辉谏a(chǎn)。 Hopper 封裝，Hopper 還可以使用封裝 CowoS-S 封裝。我們還將把 CoWoS-S 包裝產能轉化為 CoWoS-L 封裝。所以，我們不是要降低產能，而是要提高產能。 CoWoS-L 包裝能力?！?/p>
這一決定背后的一個重要原因是基于這一決定 Blackwell 架構的 B200和NvidiaB100 GPU 需要兩個計算芯片，并且需要 10 TB/s 相互連接的帶寬。而臺積電的 CoWoS-L 該技術已經實現了這一點，該技術采用了局部硅互連 (LSI) 橋接裝置及重分布層 (RDL) 有機中介層。
CoWoS臺積電-L
但是，我們也必須認識到，隨著芯片尺寸的不斷增加，例如 AI 可以實現芯片尺寸 80x84 mm，一塊 12 這種芯片只能容納四個英尺晶圓。另外，超大型CoWoS封裝面臨著與基板尺寸和排熱相關的考驗。例如，5.5倍光罩的版本需要100x100毫米的基板，而9倍光罩的版本則超過120x120毫米。大型基板將影響系統設計和數據中心設備，尤其是在電源和制冷系統方面。就功耗而言，高性能處理器每個機架的功耗可達數百KW，這使得液冷和浸入式冷卻技術能更有效地管理排熱。
同時，臺積電過去也在CoWoS中使用助焊劑。助焊劑的作用是提高連接芯片與中介層微沉孔的附著力，防止形成氧化膜，降低鍵合質量。然而，CoWoS 逐漸演變成一個使用助焊劑越來越困難的環境。沉孔鍵合后必須清除(清洗)助焊劑，但隨著中介層尺寸的增大，在中心積聚的助焊劑很難完全清除。若有助焊劑殘留，可影響芯片的穩定性。
事實上，臺積電也專注于解決這一問題。
例如，據報道，臺積電正在積極探討無助焊劑鍵合技術在CoWoS中的應用。報告指出，臺積電去年在提高CoWoS良率方面遇到困難后，不得不專注于替代技術，包括無助焊劑鍵合。
半導體行業人士此前透露，“臺積電現在正在進口少量無助焊劑鍵合機，并在R&D階段進行評估”，“我們預計今年年底將完成測試”。

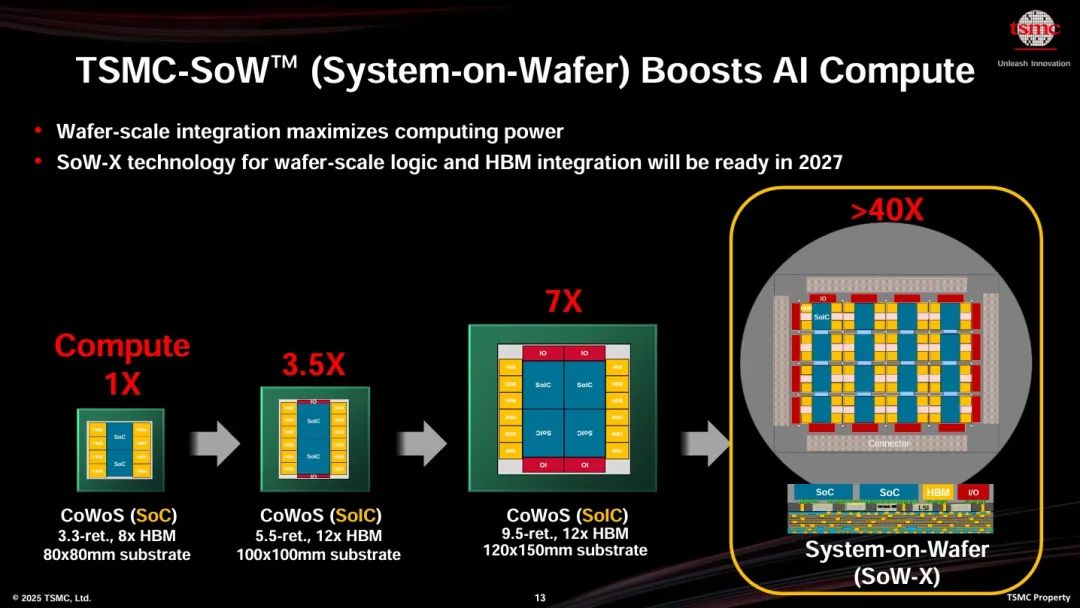

就中介層的尺寸而言，截至 2023 年，臺積電 CoWoS 中介層在封裝中的寬度是 80x80mm。大概比光罩大 3.3 倍。根據臺積電計劃，到2026年，將推出具有臺積電的計劃。 5.5 雙掩模尺寸 CoWoS-L 。有創紀錄的 9.5 雙掩模尺寸，集成 12 HBM 堆棧的 CoWoS 也有望于 2027 年推出。另一種叫SoW的臺積電路線圖-X (System-on-Wafer)的技術，與 CoWoS 與之相比，它的性能得到了提高 40 倍，模擬完整的服務器機架功能，計劃在服務器機架上。 2027 實現年度量產。
然而，這并沒有緩解每個人的焦慮，這正是FOPLPLP。（Fan-out panel-level packaging）最近半年被提及的原因之一。我們還在之前的文章《FOPLP襲擊，CoWoS壓力暴增》中介紹了這一點。相關報道還指出，臺積電在這項技術上也有布局。
不過最近，另一則新聞透露，臺積電將對CoPoS技術進行下注，并計劃下注。 2029 每年實現量產。而且英偉達，有望成為他們的第一個顧客。
顛覆傳統中介層
CoPoS是Chip-on-Panel-on-相比之下，CoWoS是Substrate的縮寫，Chip-on-Wafer-on-Substrate。整個命名過程都可以看到，就是中間的這個wafer換成了panel。

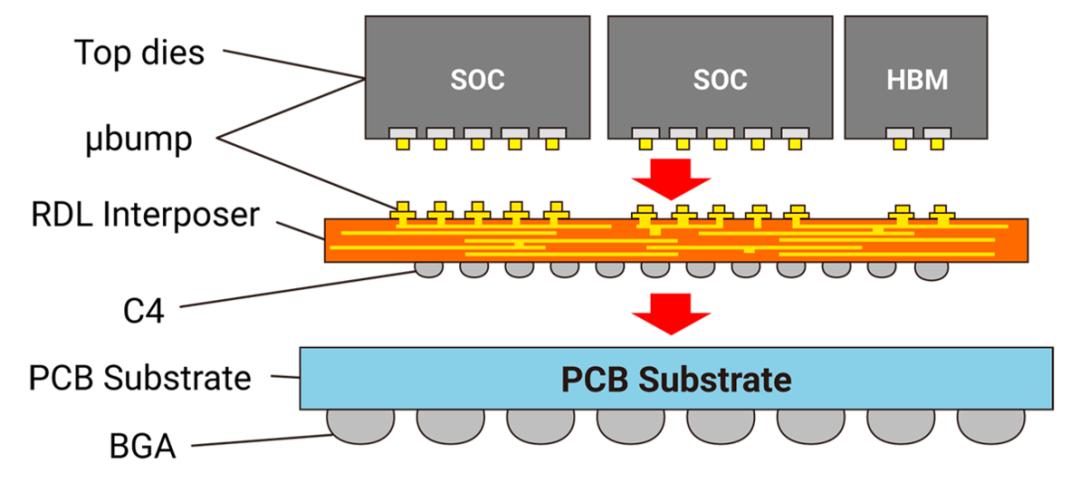

就技術而言，CoPoS 本質上就是把中介層“面板化”，建立所謂的面板。 RDL(重分布層)，或?qū)⑿酒旁凇懊姘寮墑e” RDL “層”上。即使是這樣 510x515 mm面板，還可以容納數倍于數倍的面板 300 芯片數量為mm晶圓。
就臺積電而言，CoPoS本質上是CoWoS-L和CoWoS-L。CoWoS-R的方形面板演變，用矩形基板代替?zhèn)鹘y(tǒng)的圓形晶圓。據悉，矩形設計尺寸為310x310mm，比傳統圓形晶圓提供了更大的可用基板空間，從而提高了產量效率，降低了成本。
根據臺灣媒體報道，臺積電位于嘉義。 AP7 工廠正逐步成為下一代先進封裝的關鍵樞紐。該工廠計劃分八個階段進行建設，并將在第四階段開始大規模生產 CoPoS。臺灣媒體進一步報道，AP7 第一階段(P1)將作為蘋果的特殊用途。 WMCM(多芯片模塊)基地，而第二階段和第三階段則致力于改進 SoIC 的產量。值得注意的是，該報告稱，AP7 沒有計劃生產 CoWoS，而是要保留在這里 AP8，該廠由群創光電的舊廠改造而成。
聰明的你一定會發現，不管是FOPLP還是COPOS，都與面板有關，那么這兩者又有什么不同呢？
第一，如上所述，F(xiàn)OPLP(扇形面板級封裝)和 CoPoS(基板上面板芯片封裝)全部采用大面板基板封裝。然而，它們在架構和應用上存在著顯著的差異，尤其在中介層面。（interposer）使用方面。FOPLP 這是一種不需要中介層封裝的方法，芯片直接再次分布在面板基板上，并通過重分布層進行封裝。 (RDL) 進行互連。這種方法成本低，I/O 具有密度高、尺寸靈活等優點，適合邊緣 AI、中端移動終端和集成密度適中 ASIC 等應用。
相比之下，CoPoS 利用中介層，可以實現更高的信號完整性和穩定的功率傳輸——它集成了多個高性能、高功率芯片(例如 GPU 和 HBM）時間非常重要。中介層的出現 CoPoS 高端數據傳輸更適合需要大規模封裝和高速數據傳輸?shù)母叨恕?AI 和 HPC 系統。
另外，據了解。CoPoS 中介材料正從傳統的硅轉變?yōu)椴Ａ?，從而提供更高的成本效率和熱穩定性。
數據顯示，與傳統有機基板相比，玻璃芯基板具有更好的互連密度、更靈活的信號線路和更少的信號線路。 RDL 層數、較高的帶寬密度和較低的一次數據傳輸功耗。特別值得注意的是，選擇 TGV(玻璃埋孔)技術，消耗極小，而且材料的平面度，CTE(熱膨脹系數)、剛度，吸水，傳熱等特性都比較理想。另外，它還具有優良的機械和電氣特性，以及光傳輸應用的潛力。
它也是臺積電的將軍 CoPoS 定位為未來 CoWoS-L 其中一個潛在的替代品。據悉，未來CoPoS封裝市場將鎖定AI等高級應用，其中選擇CoWoS-R制程的鎖定博通，CoWoS-L是英偉達和超微的目標服務。
據業內分析，CoPoS在AI中放棄了傳統的圓形晶圓，將芯片直接排列在大型方形面板基板上，大大提高了產能和面積利用率。CoPoS的封裝結構更具彈性，適合多樣化芯片的尺寸和應用需求。、在高效率計算領域，5G具有很強的競爭力。
寫在最后
雖然有很多好處，但是我們要明白，如果一項看上去不錯的技術還沒有普及，那一定是因?yàn)樗€有一些缺點還沒有得到客戶的認可。
例如，從圓形封裝技術到方形封裝技術的轉變，需要投入大量的材料和設備研發。為了實現高精度的導體圖案，需要克服翹曲、勻稱等問題，因?yàn)檫@將是良率的挑戰。此外，客戶對RDL 線距/間隔要求為10。μm 縮小到 5μm，甚至 2μm、1μm，這就要求供應商在RDL 在布局上取得新的突破。
總而言之，未來是可以期待的，仍然需要努力。
