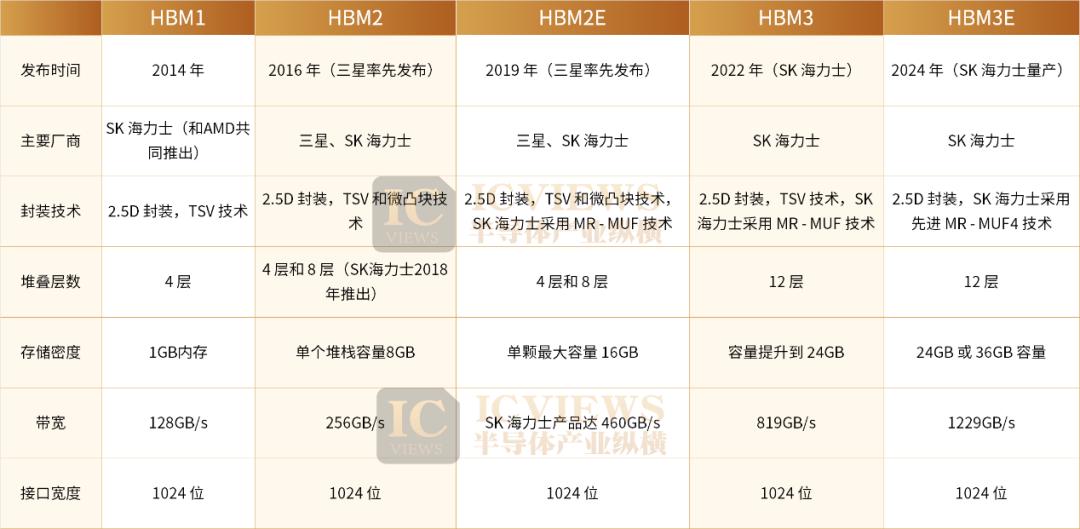

高帶寬內存（HBM）作為下一代動態隨機存取存儲器（DRAM）技術，其核心創新在于獨特的3D堆疊結構。通過先進封裝技術將多個DRAM芯片（通常為4層、8層甚至12層）垂直堆疊，使HBM的帶寬（數據傳輸速率）遠高于GDDR等傳統內存解決方案。

憑借高帶寬、低延遲的特性，HBM已成為AI大模型訓練與推理的關鍵組件。在AI芯片中，它扮演著“L4緩存”的角色，能顯著提升數據讀寫效率，緩解內存帶寬瓶頸，增強AI模型的運算能力。

01 HBM市場，SK海力士獨領風騷

依托HBM技術的領先優勢，SK海力士在行業中的地位不斷攀升。市場數據顯示，自2024年第二季度起，美光與SK海力士的DRAM市場份額持續增長，三星則逐步下滑。在HBM領域，原本與三星近乎平分秋色的格局被打破，截至今年第一季度，兩者份額差距已擴大至兩倍以上。

今年第二季度，SK海力士以約21.8萬億韓元的DRAM及NAND銷售額，首次超越三星電子（約21.2萬億韓元），登頂全球存儲銷售額榜首。這主要得益于其HBM產品的強勢表現。作為英偉達的主要獨家供應商，SK海力士早期在HBM市場未脫穎而出，但隨著全球AI開發熱潮興起，其高性能、高效率的產品需求激增。

第五代高帶寬內存HBM3E是關鍵因素。該產品具備高帶寬、低功耗優勢，廣泛應用于AI服務器、GPU等高性能計算領域。2023至2024年間，吸引了AMD、英偉達、微軟、亞馬遜等科技巨頭競相采購，而SK海力士是全球唯一大規模生產HBM3E的廠商，其2025年的8層及12層HBM3E產能已全部售罄。

反觀三星電子，因向英偉達交付延遲錯失良機，在AI市場應用最廣的HBM3E領域大幅落后于SK海力士。市場份額從去年第二季度的41%暴跌至今年第二季度的17%，甚至有報道稱其未通過英偉達第三次HBM3E認證。

光大證券預計HBM市場需求將持續增長，帶動存儲產業鏈發展；花旗證券則預測，SK海力士將繼續主導HBM市場。SK海力士有望在AI時代成為“存儲器恐龍”。

02 存儲廠商開發HBM替代方案

面對SK海力士的強勢，行業內其他廠商紛紛加速技術創新，探索HBM的替代方案。

三星重啟Z - NAND

2025年，三星電子在擱置七年后，決定重啟Z - NAND內存技術，并將其定位為滿足人工智能（AI）工作負載增長需求的高性能解決方案。這標志著三星重新進軍高端企業存儲領域。

三星內存業務執行副總裁Hwaseok Oh表示，公司正全力重新開發Z - NAND，目標是將其性能提升至傳統NAND閃存的15倍，同時把功耗降低多達80%。即將推出的新一代Z - NAND將搭載GPU發起的直接存儲訪問（GIDS）技術，讓GPU可直接從存儲器獲取數據，無需經過CPU或DRAM，以降低延遲，加速大型AI模型的訓練與推理進程。

Z - NAND的復蘇，反映出快速擴展的AI模型已超越傳統存儲基礎設施的承載能力。當前系統中，數據傳輸過程形成嚴重瓶頸，既導致性能下降，又增加能耗。而三星支持GIDS的架構可消除這些瓶頸，允許GPU將大型數據集從存儲器直接加載到VRAM中，能顯著縮短大型語言模型（LLM）及其他計算密集型AI應用的訓練周期。

事實上，三星早在2018年就首次推出Z - NAND技術，并發布了面向企業級和高性能計算（HPC）應用的SZ985 Z - SSD。這款固態硬盤性能優異，讀取速度快，延遲低，配備節能DRAM，額定寫入容量高，可靠性強。

X - HBM架構重磅登場

NEO Semiconductor推出全球首款適用于AI芯片的超高帶寬內存（X - HBM）架構。該架構基于其自研的3D X - DRAM技術，突破了傳統HBM在帶寬與容量上的瓶頸，或?qū)⒁I(lǐng)內存產業邁入AI時代的“超級內存”新階段。

相比之下，預計2030年左右上市的HBM5，僅支持4K位數據總線和每芯片40Gbit的容量；預計2040年左右推出的HBM8，也僅能實現16K位總線和每芯片80Gbit的容量。而X - HBM憑借32K位總線和每芯片512Gbit的容量，可讓AI芯片設計人員繞過傳統HBM技術需耗時十年才能突破的性能瓶頸。其帶寬達到現有內存技術的16倍，密度為現有技術的10倍，能滿足生成式AI與高性能計算的需求。

Saimemory開發堆疊式DRAM

由軟銀、英特爾與東京大學聯合創立的Saimemory，正研發全新堆疊式DRAM架構，目標是成為HBM的直接替代方案，甚至超越其性能。

該公司聚焦3D堆疊架構優化，通過垂直堆疊多顆DRAM芯片并改進芯片間互連技術，提升存儲容量并降低數據傳輸功耗。目標產品將實現容量較傳統DRAM提升至少一倍，功耗較HBM降低40% - 50%，且成本顯著低于現有HBM方案。

這一技術路線與三星、NEO Semiconductor等企業不同，后者聚焦容量提升，而Saimemory更側重解決AI數據中心的電力消耗痛點，契合綠色計算的行業趨勢。

在技術合作層面，英特爾提供先進封裝技術積累，東京大學等日本學術機構貢獻存儲架構專利，軟銀則以30億日元注資成為最大股東。初期150億日元研發資金將用于2027年前完成原型設計及量產評估，計劃2030年實現商業化落地。

閃迪聯手SK海力士推進HBF高帶寬閃存

閃迪與SK海力士近日宣布簽署諒解備忘錄，聯合制定高帶寬閃存（High Bandwidth Flash，HBF）規范。HBF是閃迪今年2月提出的專為AI領域設計的新型存儲架構，融合了3D NAND閃存與高帶寬存儲器（HBM）的技術特性。閃迪將于2026年下半年推出首批HBF內存樣品，采用該技術的AI推理設備樣品則預計在2027年初上市。

作為基于NAND閃存的內存技術，HBF采用類HBM封裝形式，能顯著提升存儲容量并降低成本，同時具備數據斷電保留的非易失性優勢。這是業界首次將閃存的存儲特性與類DRAM的高帶寬性能整合到單一堆棧中，有望重塑AI模型大規模數據訪問與處理的模式。

03 多維度架構創新降低HBM依賴

除了存儲技術創新，廠商們也在探索AI領域的架構革新，以降低對HBM的依賴。

存算一體架構

上世紀40年代，基于“存儲 - 計算分離”原理的馮?諾依曼架構誕生，此后芯片設計基本沿用該架構。近70年里，芯片行業技術進步多集中于軟件與硬件優化，底層架構未發生根本改變。

存算一體（Processing - In - Memory, PIM或Compute - In - Memory, CIM）架構應運而生。其核心理念是在存儲器本體或鄰近位置集成計算功能，規避傳統架構中“計算 — 存儲 — 數據搬運”的瓶頸。通過在存儲單元內部直接部署運算單元，縮短數據傳輸距離，整合計算與存儲單元，優化數據傳輸路徑，突破傳統芯片的算力天花板。這不僅能縮短系統響應時間，還能使能效比大幅提升。一旦技術成熟，有望降低對高帶寬內存的依賴度，部分替代HBM的功能。

華為的AI突破性技術成果

華為近期發布的UCM（推理記憶數據管理器），是以KV Cache（鍵值緩存）為核心的推理加速套件。它融合多種緩存加速算法工具，可對推理過程中產生的KV Cache記憶數據進行分級管理，擴大推理上下文窗口，實現高吞吐、低時延的推理體驗，降低每個Token（詞元）的推理成本。通過這一創新架構設計，UCM能夠減少對高帶寬內存（HBM）的依賴，同時提升國產大模型的推理性能。

04 未來將是多層級架構的時代

在訓練和推理場景中，算力與存儲是率先受益的領域，將決定未來十年AI競爭格局。

與GPGPU產品類似，HBM（尤其是HBM3及以上規格）需求旺盛，且長期被國外廠商壟斷。2025年初，HBM3芯片現貨價格較2024年初暴漲300%，單臺AI服務器的DRAM用量是傳統服務器的8倍。從市場格局看，海外廠商仍占主導地位：SK海力士以53%的份額領先，且率先實現HBM3E量產；三星電子占比38%，計劃2025年將HBM供應量提升至去年的兩倍；美光科技目前份額為10%，目標是2025年將市占率提升至20%以上。

盡管HBM在高端AI應用領域表現卓越，但隨著其他內存技術在成本控制、性能提升及功耗優化等方面的突破，其未來可能面臨新興技術的競爭壓力。不過短期內，HBM仍是高帶寬需求場景的首選方案。

從長期看，市場將隨技術演進與應用需求變化而調整優化。未來AI內存市場不是簡單的“替代與被替代”關系，HBM替代方案的創新呈現出“架構哲學的多樣性”。AI計算與內存領域不會出現全面取代HBM的“唯一贏家”，而是會形成更復雜、分散化且貼合具體場景的內存層級結構，單一內存解決方案主導高性能計算的時代正在結束。

未來的AI內存版圖將是異構多元的層級體系：HBM聚焦訓練場景，PIM內存服務于高能效推理，專用片上內存架構適配超低延遲應用，新型堆疊DRAM與光子互連等技術也將在系統中占據一席之地。各類技術針對特定工作負載實現精準優化，共同構成AI時代的內存生態。
